Плата электроники от недорого пылесоса с циклонными фильтром Daewoo мощностью 1800W - модели не знаю, предположительно Electronics RCC-2810... Стандартный пылесос, с регулятором мощности на корпусе сверху... на сегодня уже снят с производства.
+ Щелкайте по фото, чтобы увеличить!
Это небольшая плата одностороннего стеклотекстолита. К плате припаяно четыре толстых провода: на эту плату подается напряжение электросети, и далее на электродвигатель. К плате одним винтом притянут алюминиевый радиатор. Убираем его, убираем провода.
Итак, плата. На ней маркировка: ST0606-1600-EMC. Радиатор охлаждал симистор с логотипом STMicroelectronics и маркировкой VU BTA16 600B - это BTA16-600BW3G. Транзистор BC547. Диодный мост... Затем один двухконтактный разъем - он идет на регулятор ползункового типа.
Обратная сторона платы - дорожки... элементов нет... маркировка - 0449A.
На этом все.
Михаил Дмитриенко, специально для PRETICH.ru
2019 г.
Еще одна подобная плата электроники, как в первой части, и пылесос очень похожий... но называется он Vestel VIVO 1600W. Его я тоже не стал полностью разбирать и описывать - пылесос бэушный, значит в нем пыли и грязи огромное количество. Мне только отмывать его придется несколько часов! А смысл? - все эти пылесосы одинаковы и примитивно сделаны... А плата электроники еще туда-сюда, годится для описания.
+ Щелкайте по фото, чтобы увеличить!
Вот этикетка этого пылесоса с днища - специально оторвал, чтобы не забыть...

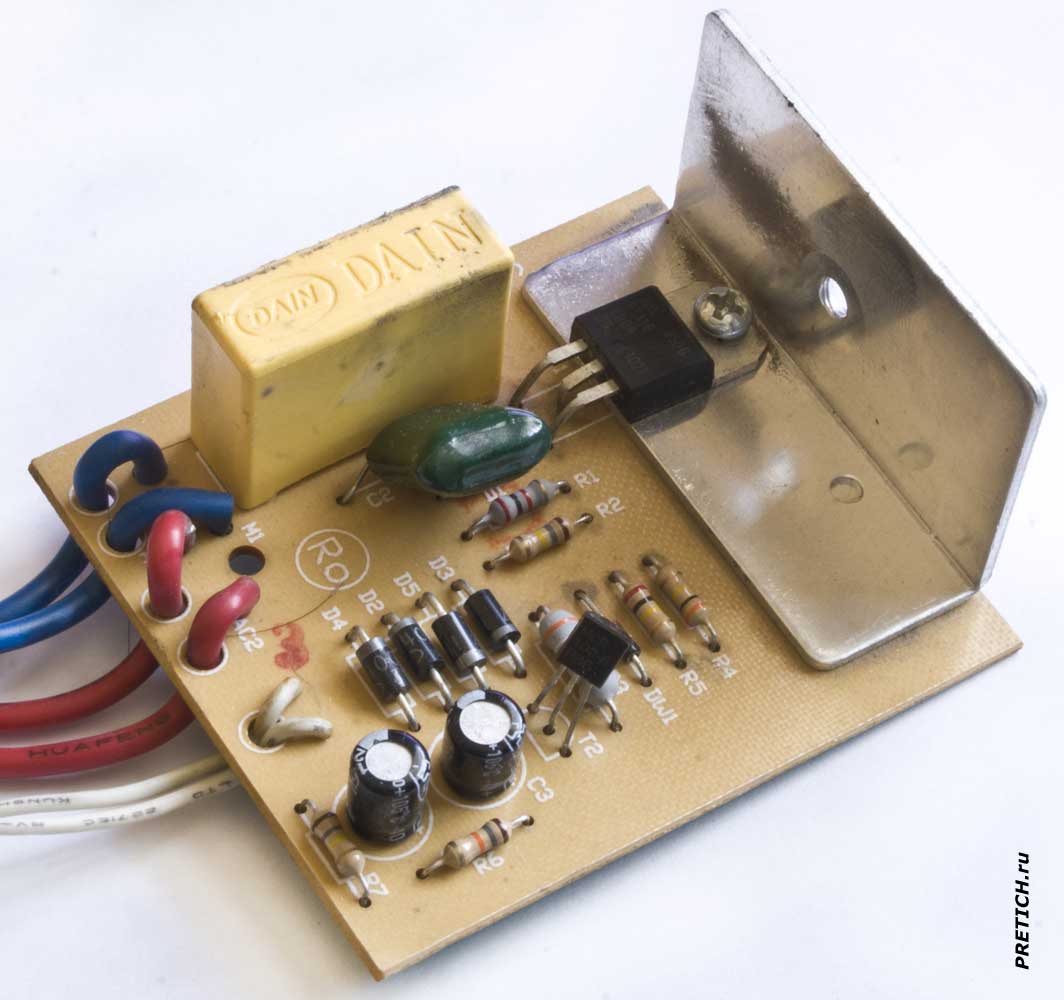

Сама плата электроники такая же маленькая и с небольшим алюминиевым радиатором. К плате припаяны провода - четыре провода... два идут с сети электрического тока, два идут на двигатель... два тонких белых - идут на регулятор мощности (обычный ползунковый переменный резистор).

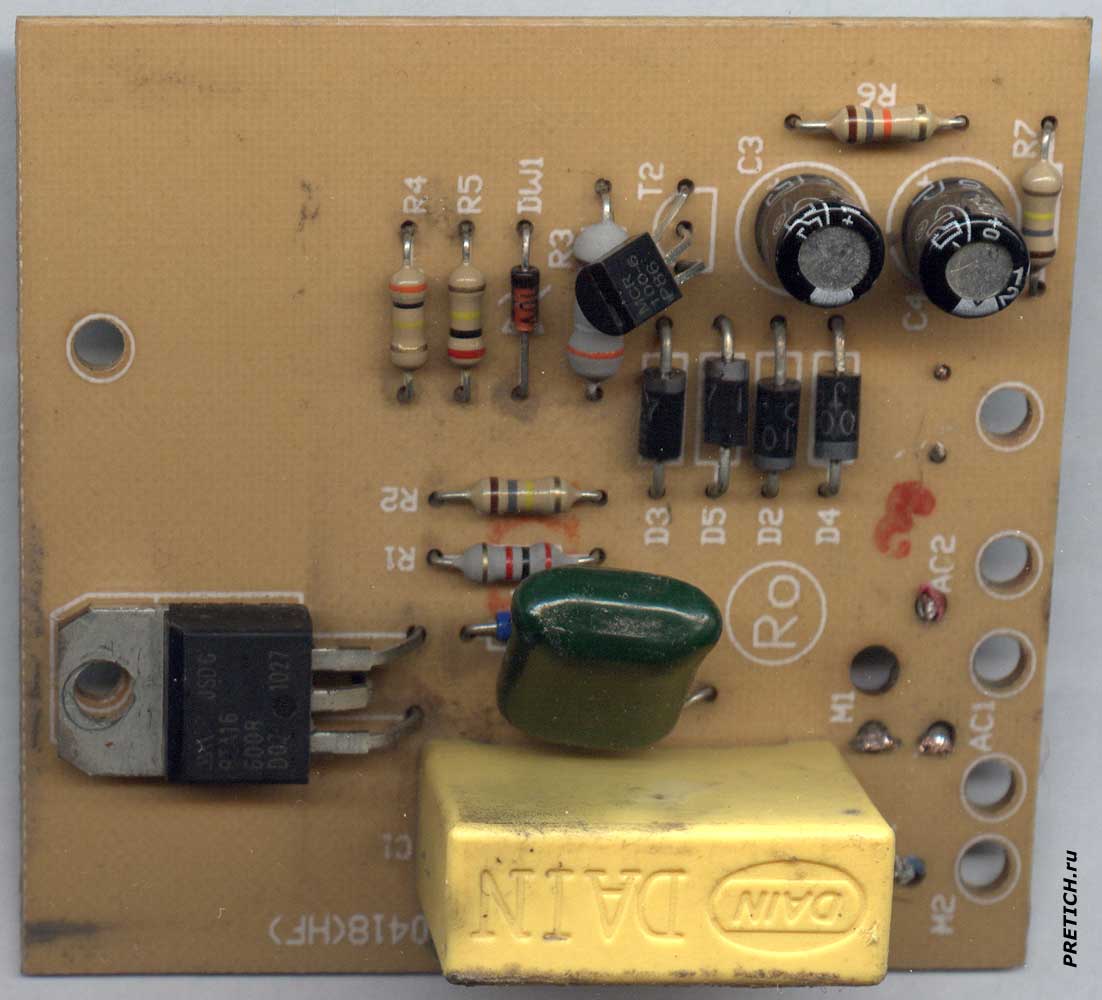

Убираем радиатор... вот такая плата. Мешают нам два эти пленочных конденсатора: желтый 0,47µFK 275V~X2 MPX/DAIN 40/110/21/0 и второй, рядом, подушечка - 224J 400V... удаляем их.

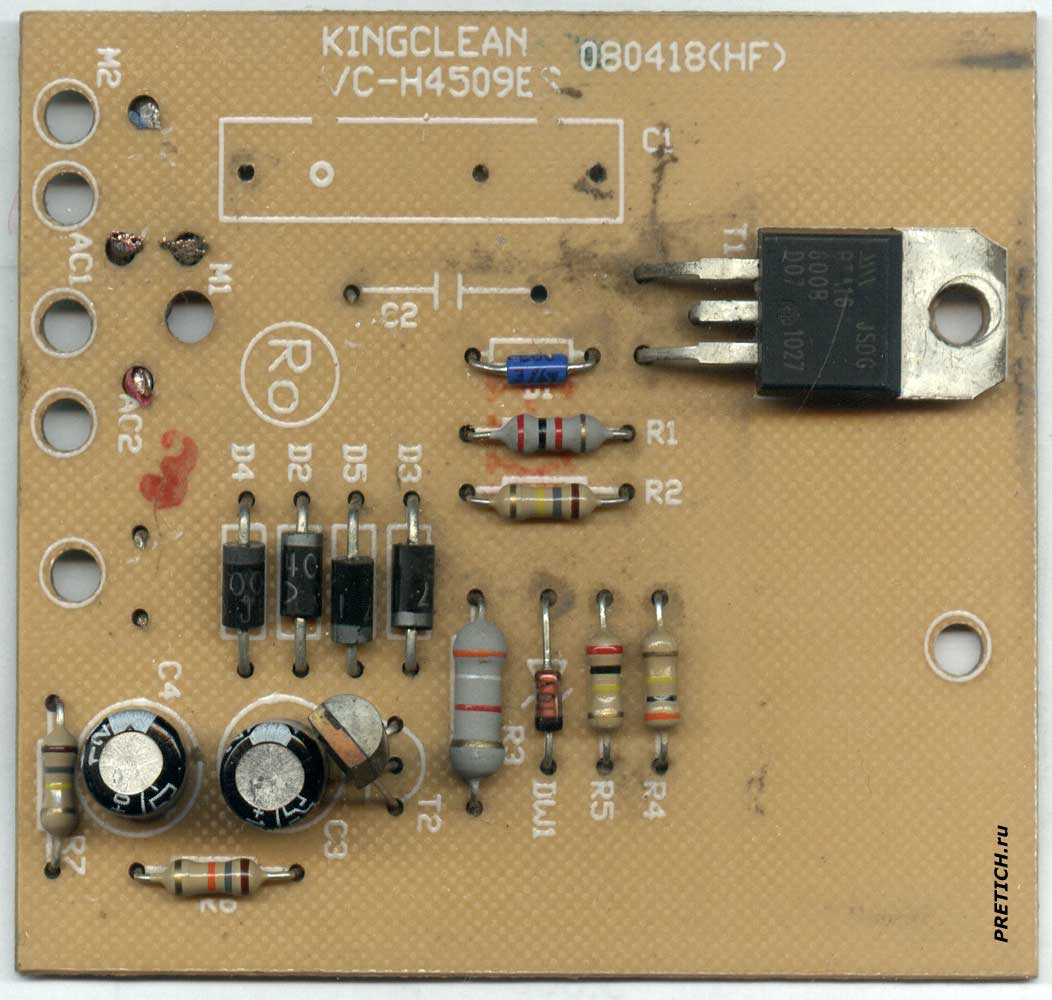

Вот теперь можно все хорошо рассмотреть. Плата односторонний стеклотекстолит. Маркировка: KINGCLEAN /C-H4509E 080418(HF)/C-H4509ES. На плате мы видим небольшой набор радиоэлементов: диоды, стабилитрон, резисторы, конденсаторы... Один тиристор MCR100-6 P86... Ну и мощный симистор JSDG BTA16 600B D07 1027 - это BTA16-600B, на 16 ампер и 600 вольт... именно его и охлаждает радиатор.

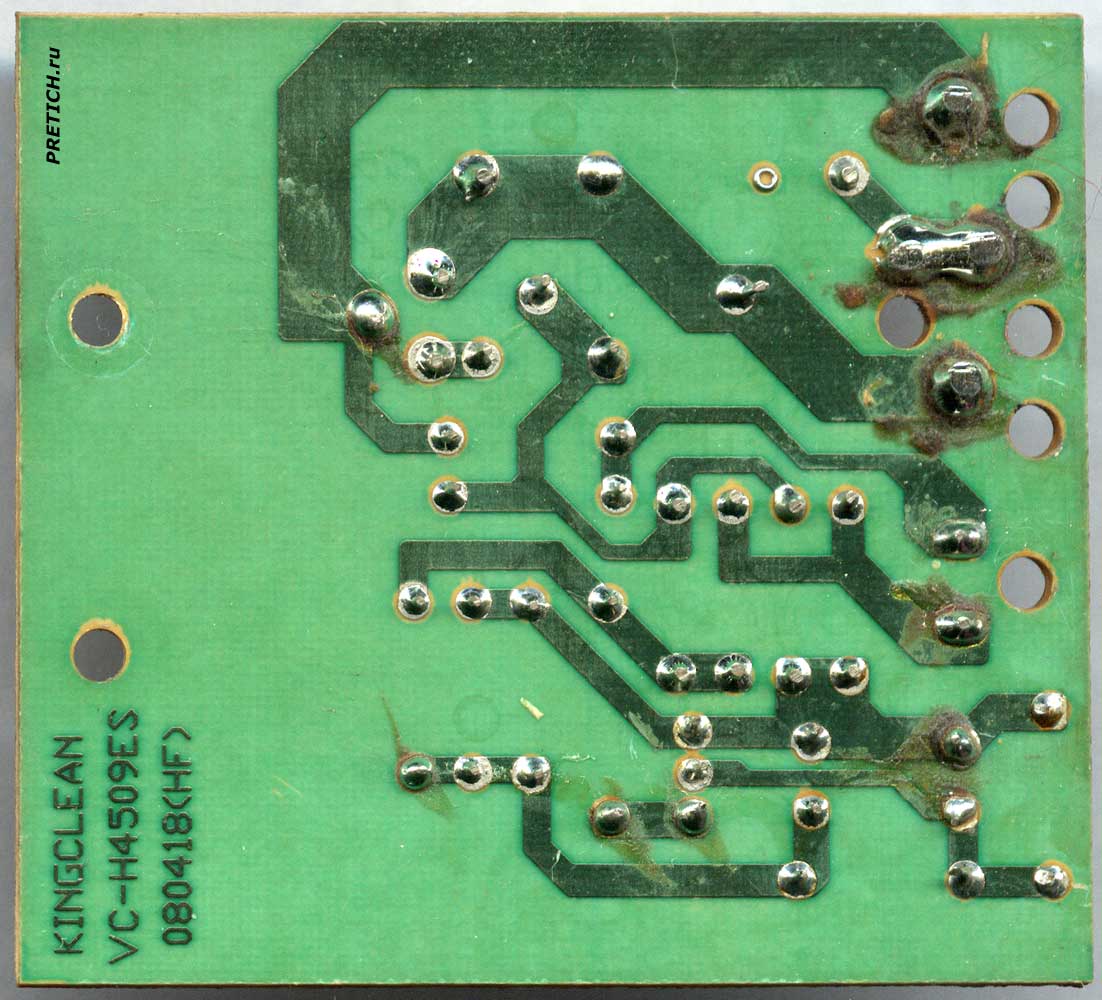

На обратной стороне платы элементов нет, только дорожки и маркировка - KINGCLEAN VC-H4509ES 080418(HF).
На этом, в общем-то, все... Если попадутся еще такие же платы от других пылесосов - статью дополню.
