В этом цикле статей я буду кратко рассматривать всевозможные блоки питания или адаптеры, или зарядки - для различных устройств, выделять которые в отдельные статьи нет смысла.
Это зарядное устройство, по-видимому, предназначено для каких-то китайских телефонов TCL TCL-50550. Сделано оно хорошо, крепкая пластмасса, хороший провод. Штепсельная вилка - два плоских контакта (у нас это принято называть "китайский разъем", но это скорее американский разъем), для наших розеток нужен переходник.
На этикетке мы видим следующие надписи: TCL, название модели TCL-50550, входные напряжения 100-240V~50/60Hz 0.15A, выходные напряжения 5.0V 550mA постоянный ток. Кроме того некоторые знаки спецификации, еще код GFG02030 195786. Как видим, в районе шнура корпус зарядки несколько поплавился...
Разъем на обратном конце кабеля зарядного устройства вот такой... Разбираем его.
+ Щелкните по фото, чтобы увеличить!
Приступаем к разборке. Корпус не имеет винтов - он просто склеен. Разборка, значит, будет с разрушением... Внутри видим небольшую плату - плата собрана отлично. На выходе штука, внешне транзистор, но на плате маркировка IC2, а на самом "транзисторе" маркировка TL431 - это микросхема, стабилизация тока. Далее идут все необходимые элементы - электролитические конденсаторы, дроссель, варистор диоды... Затем идет маленький трансформатор, на нем сбоку этикетка с маркировкой: KC-4006(0220), если выпаять его, под ним на текстолите надпись SH-002. Рядом с трансформатором видна маркировка платы, но она частично залита силиконовым клеем - удаляем его и читаем: TCL-31TC V2.0 2002.11.15 . Оптопара 922, микросхема TNY246P. На входе все те же электролиты и дроссель, плюс диодный мост и большой керамический резистор R1 - 10 Ом 1W.
+ Щелкните по фото, чтобы увеличить!
На обратной стороне платы дорожки и некоторое количество SMD элементов. На выходной части распаяна какая-то восьминогая микросхема, она залита лаком и маркировки совершенно не разобрать (при попытке удалить лак удалялась и маркировка))).
Теперь я разберу очередное китайское творение - зарядку для устройств Apple, корпус зарядки имел стандартную форму этого производителя, но маркировок на нем не было... Но на плате есть маркировка HX-4B. Уж не знаю, к какому сорту ее отнести - поделка или подделка, или просто совместимое зарядное устройство?.. Ну не важно, приступим.
+ Щелкните по фото, чтобы увеличить!
+ Щелкните по фото, чтобы увеличить!
Плата - зеленого цвета двусторонний текстолит, размерами: 24 х 44 мм. Высотой 10 мм. На плате указанная маркировка HX-4B. На входе два стальных контакта - в них "вклинивается" вилка на 220 вольт. Микросхема с семью ножками (одной нет, так и положено), маркировка HX3913 и логотип Haixin Electronic Technology - это стабилизатор напряжения (на сайте производителя есть даташит, но - китайскими иероглифами)... Затем диодный мост - MB6S. Трансформатор... электролитические конденсаторы... SMD элементы... USB разъем на выходе.
Микросхема HX3913...
+ Щелкните по фото, чтобы увеличить!
На обратной стороне платы - пусто. Только дорожки...
На этом все. Разумеется, это зарядное устройство китайский хлам для устройств Apple, но надо сказать - бывает подобный хлам и намного хуже по качеству...
Следующие зарядные устройства на очереди... статья будет дополняться.
Михаил Дмитриенко, специально для PRETICH.ru
2018 Г.
Сегодня мы рассмотрим и полностью разберем зарядное устройство для смартфонов и планшетов Samsung - она по идее должна быть аналогичной зарядке Samsung ETAU11KWK... К сожалению, мне как-то еще не попадала в руки оригинальная зарядка, и сравнить эту мне не с чем...
+ Щелкните по фото, чтобы увеличить!
Внешне зарядное устройство как бы ничем не отличается от оригинального, сделано качественно, хорошая пластмасса, приличный вес... С одного бока нанесена "этикетка" - данные на устройство: логотип Afka-Tech, затем Travel Adapter, название модели ETAU11KWK. Входные напряжения 150-300 вольт сети переменного тока. Выходные напряжения 5,0 вольт 2,5 ампера. Серийный номер, знаки сертификаций, дата изготовления - июль 2014 года. Сделано во Вьетнаме.

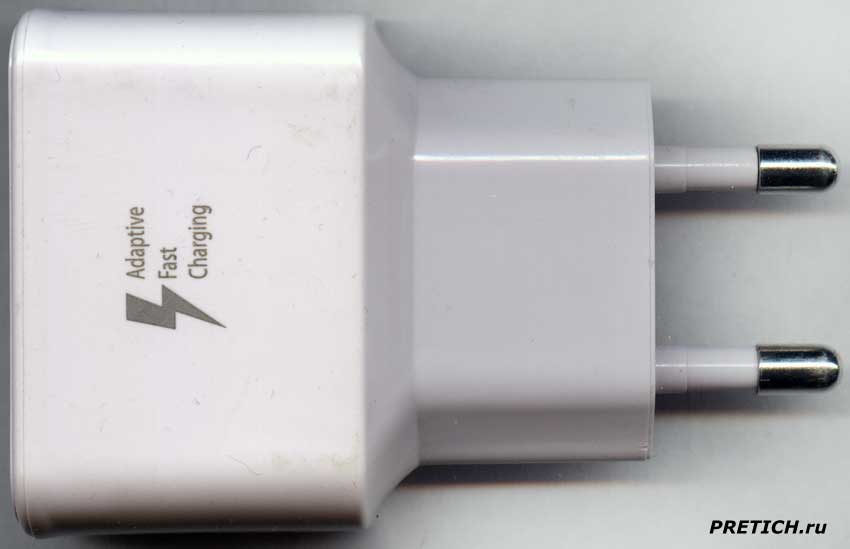

На противоположной стороне значок молнии и надпись: Adaptive Fast Charing.

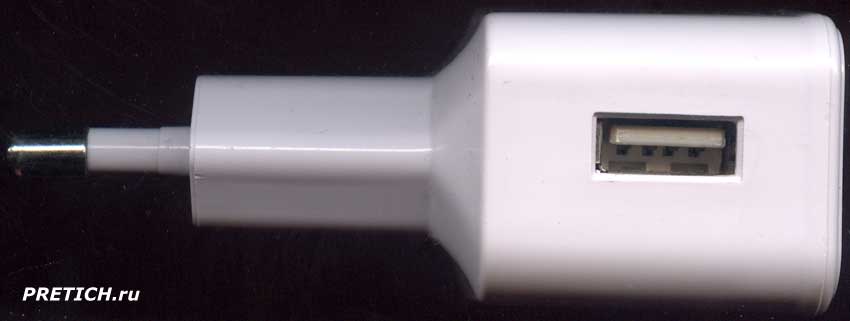

С одной стороны корпуса стандартный USB разъем.

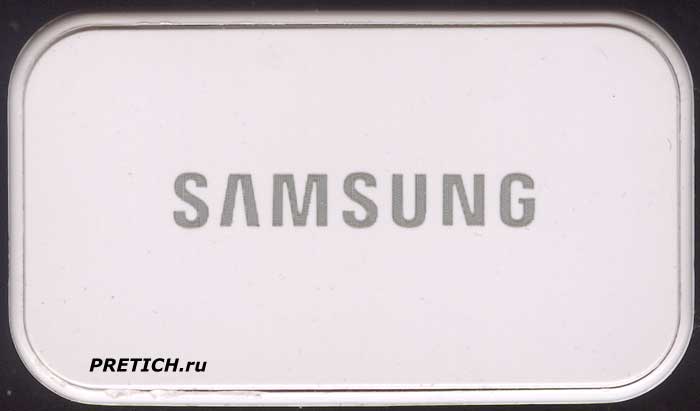

На верхней части логотип Samsung.
Увы, зарядное устройство в нерабочем состоянии, поэтому сразу приступаем к его разборке. И как обычно это некоторая проблема - подобные зарядки имеют неразборный корпус, все склеено так, что без повреждений внешнего вида не обойтись. Здесь все оказалось проще. Верхняя крышка не вклеена, а просто вставлена и держится двумя защелками...
+ Щелкните по фото, чтобы увеличить!

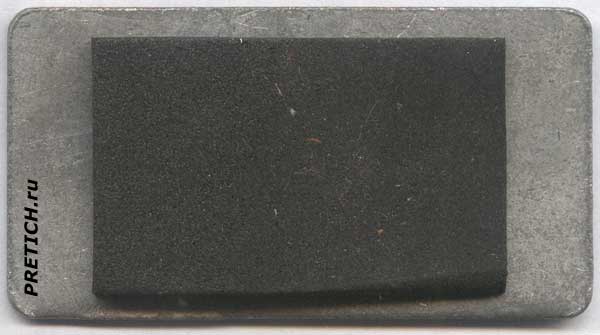

Смотрим внутрь. Видим плату электроники, под ней... ага - первое мошенничество - вставлена стальная пластина для веса... более тяжелые по весу устройства на уровне подсознания вызывают больше доверия...
Сбоку на эту пластину наклеена пористая резина, неизвестно зачем... этот балласт и придает солидный вес зарядному устройству.
+ Щелкните по фото, чтобы увеличить!
Вытаскиваем плату электроники, она к электрической вилке подсоединяется контактными площадками... Плата односторонний текстолит, на ней маркировка: DNE-005 2016.04.17 LFPCB.net. На входе стеклянный элемент, весьма похожий на предохранитель в стеклянном корпусе, на плате подписан как R1. Затем идет оптопара, на плате помеченная как U1. Затем микросхема... и оптпопара и микросхема маркировок не имеют... Три электролитических конденсатора, один пленочный конденсатор и один варистор, два диода и один стабилитрон. Небольшой трансформатор и USB разъем.
+ Щелкните по фото, чтобы увеличить!
На обратной стороне платы мы видим SMD компоненты: диодный мост - также без маркировки, затем резисторы и конденсаторы...
На этом, собственно говоря, и все - больше разбирать и описывать нечего в Afka-Tech ETAU11KWK. Причину поломки я не нашел, правда не особенно и искал...
Сделана зарядка внешне неплохо, но внутри уровень обычного китайского нонейма, этот нонейм, правда, из Вьетнама... В мусорное ведро, и на помойку. Подобных зарядок для устройств Samsung выпускается масса, начиная от вполне солидных, и заканчивая полуподвальным производителем...
Ничего общего с ранее мною рассмотренными зарядками Samsung TAD137UBE/TAD137EBE эта поделка не имеет.
Михаил Дмитриенко, специально для PRETICH.ru
2018 г.
