Здесь я решил собирать различные радиодетали, с небольшими описаниями… Страница будет дополняться продолжениями...
Диодный мост KBP206G – выпрямительный диодный мост, 2А
Кварцевый генератор AEC 9920 27.000 (частота 27000 МГц)
Кварцевый генератор ITT 3530 kHz 486D
Варистор с маркировкой: 151A Y225R X141X. Нанесены знаки сертификации Германии, Норвегии, Швеции, Дании и Финляндии
Варистор с маркировкой: KL102M W400V~X1 250V. Те же знаки сертификации, и Франции
Варистор с маркировкой на двух сторонах: NK102M и X1200~Y1250~
Варистор с маркировкой SVC Eo1-10 (или что-то такое)...
Электромагнитный звуковой генератор (излучатель) HY-07 компании HYCOM
ELECTRO-MAGNETIC SOUND GENERATOR HY-07
Керамический резистор JEIL 0410101 2W 2.7 Ω J
Переменный подстроечный резистор 302, импортный
Советский резистор с маркировкой 2К4 - 2,4 кОм, тип МЛТ
Китайские резисторы, маркировка полосами: 11 кОм ±5% (как видим, маркировка на одних и тех же резисторах может отличаться)
Терморезистор, термистор Z331 Zenamic 9J
Терморезистор NTC 5D-11 S DW
Терморезистор, или термистор MF72 10D9
Советский терморезистор СТ3-23 3Е3В 1077 - октябрь 1977 года, рабочие температуры от 0 до +125°С
Керамический конденсатор, или термистор с маркировкой 180A 13 с логотипом Matsushita
Советские дисковые керамические конденсаторы или терморезисторы, зеленого цвета, без маркировки
Керамический дисковый конденсатор или терморезистор, синего цвета, без маркировки, СССР
Советский дисковый терморезистор (или конденсатор?), коричневого цвета с белой меткой
Импортный керамический конденсатор (?), без маркировки, синего цвета с белой меткой сверху.
Катушка индуктивности, дроссель (?), похожая на резистор. Зеленый цвет и три красные полосы (одна может быть коричневая)
Элемент с маркировкой ITT GG1, может резонатор, или фильтр какой (взят из старого аналогового телефонного аппарата производства СЭВ)...
Вот такой же, с маркировкой ITT Gg22 SEL, судя по маркировке на плате - это диод
Керамический фильтр для ТВ приемников SFF 6,5MB (используется в ТВ тюнерах)
Температурный датчик, выключатель H130TAM 250V-2A 136°C 901 (используется в трансформаторах, обмотках электродвигателей).
Конденсатор или варистор с маркировкой LL2 Y1-250V~ X1-440V~
Советский конденсатор К10-17А с маркировкой 1А3 Fµ22, керамический изолированный (этот конденсатор по некоторым данным содержит драгметаллы). Нанесен -нак в виде ромба.
Держатель вставки плавкой ДВП4-1 90, предохранителя, СССР (верхняя крышка с маркировкой).
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
Продолжаем описание различных радиодеталей и электронных компонентов.

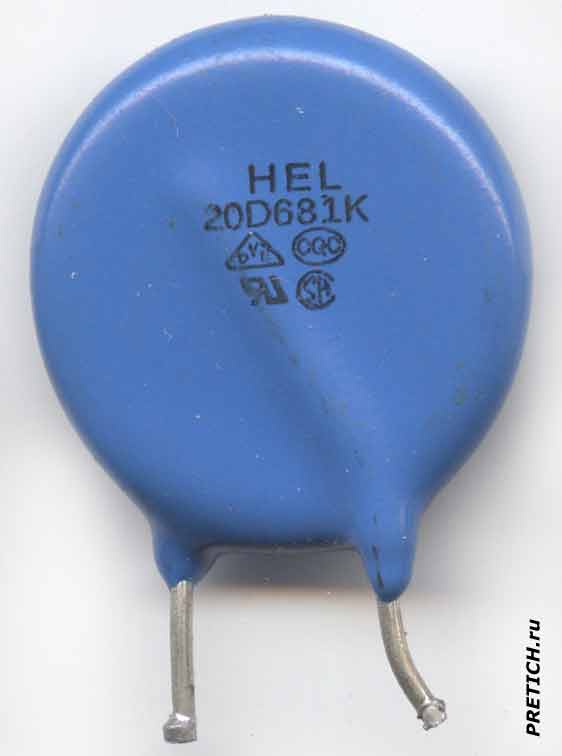

Конденсатор керамический дисковый HEL 20D681K (а может быть варистор?)

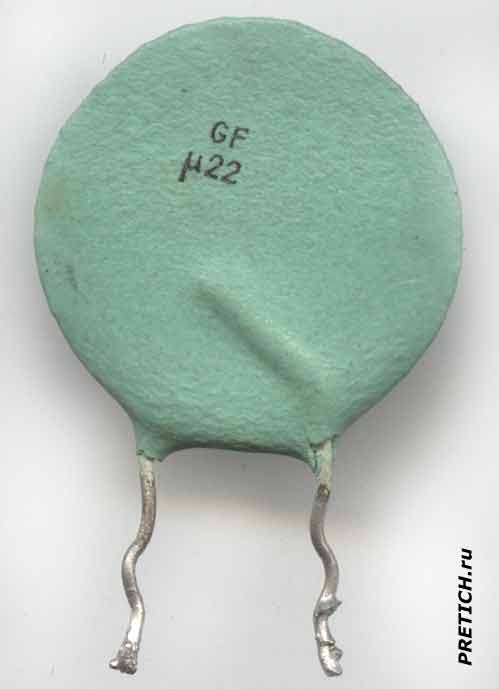

Импортный дисковый керамический конденсатор с маркировкой GF µ22

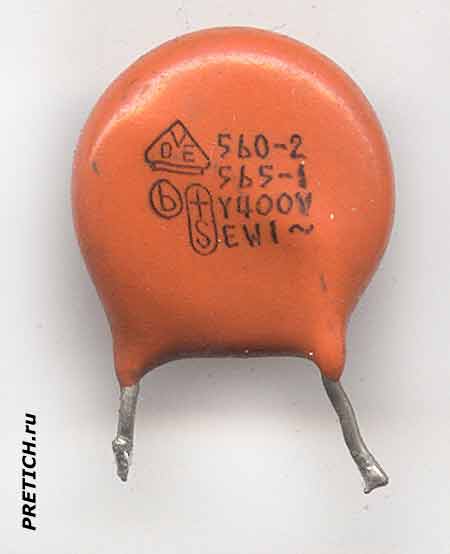

Конденсатор или варистор дисковый, с маркировкой 560-2 565-1 Y400V EVI~ со знаками сертификации Германии, Швейцарии...

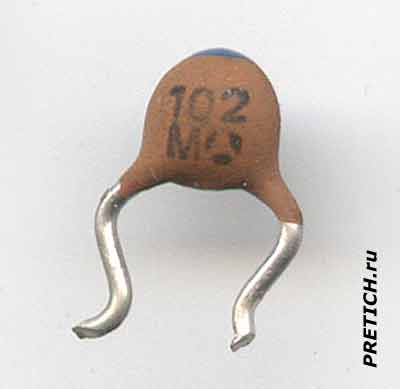

Конденсатор керамический с маркировкой 102 M и синей меткой сверху

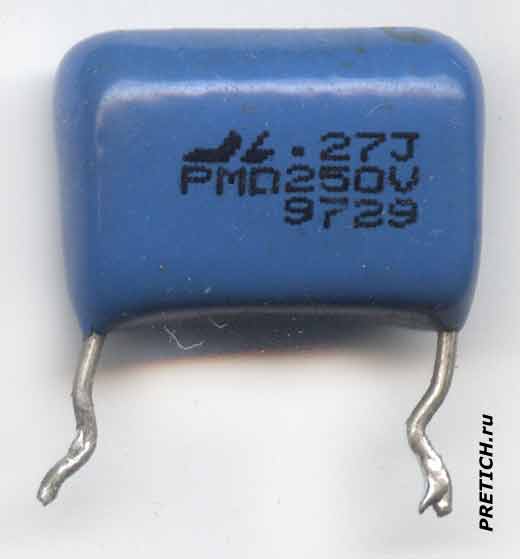

Конденсатор пленочный с маркировкой .27J PMD250V 9729 (последнее дата изготовления)

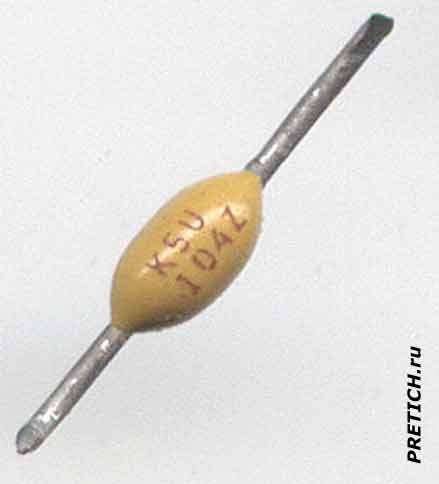

Вероятно конденсатор... маркировка K5U 104Z

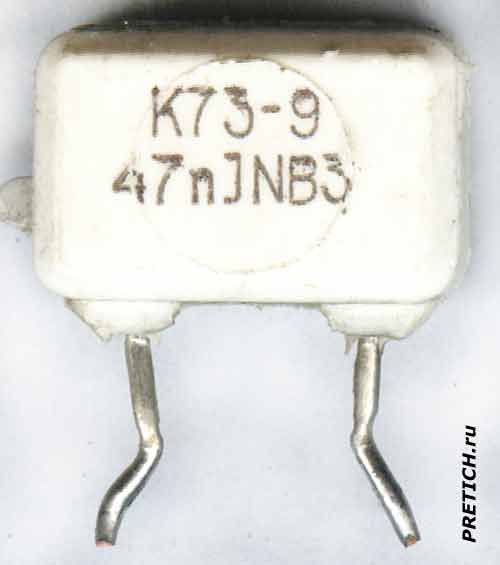

Конденсатор пленочный К73-9 47n JNB3, полиэтилен-терефтлантный, фольговый, СССР

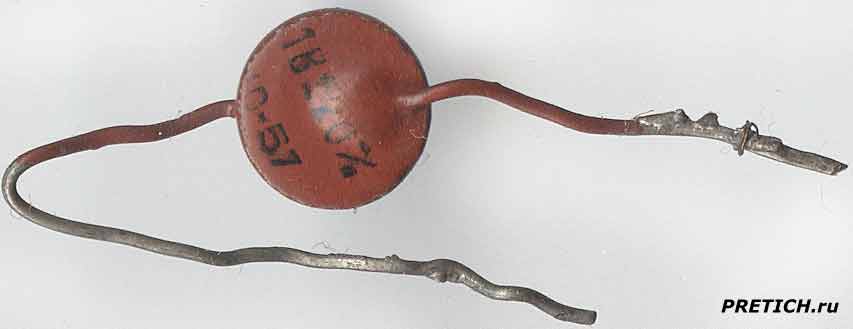

Советский керамический дисковый конденсатор (?) с маркировкой 18 ±20% и дата 10 57 (1957 год)

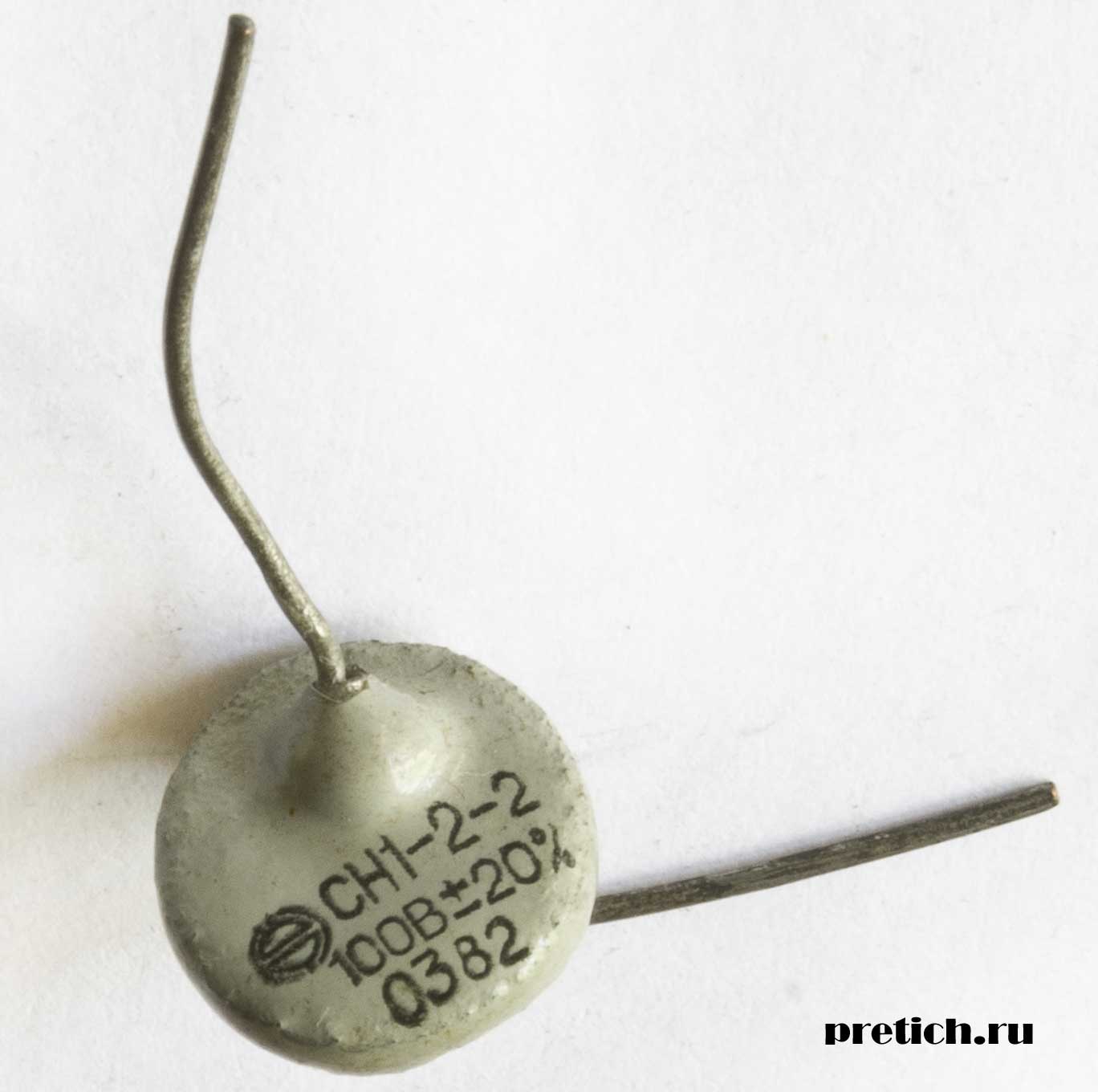

СН1-2-2 100В ±20% 03 82
Варистор дисковый негерметизированный, неизолированный
Изготовлен в марте 1982 года на ПО "Позистор", Абовян, Армянская ССР
Содержание драгметаллов: серебро - 0,0136 г.

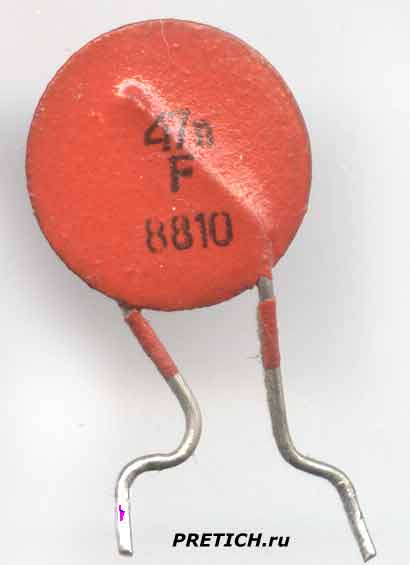

Советский керамический дисковый конденсатор с маркировкой 47n F и дата 88 10 (1988 год)

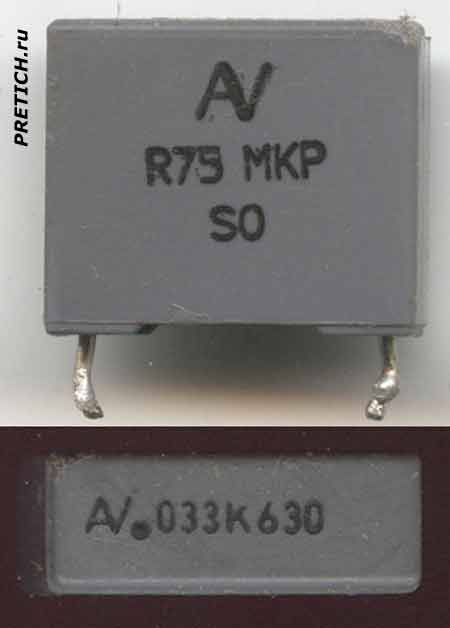

Пленочный конденсатор с маркировкой: AV R75 MKP S0 и .033K630

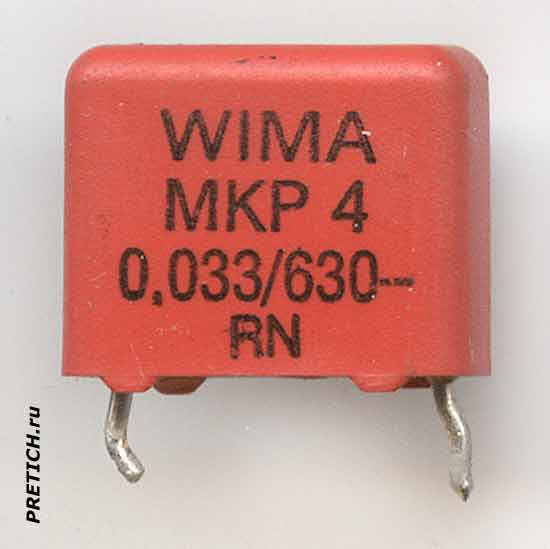

Пленочный конденсатор WIMA MKP 4 0.033/630-RN

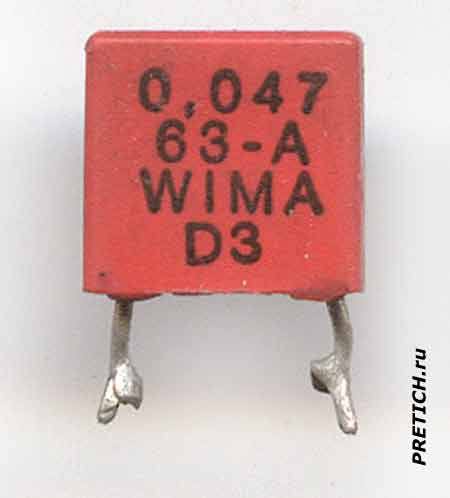

Пленочный конденсатор 0,047 63-A WIMA D3

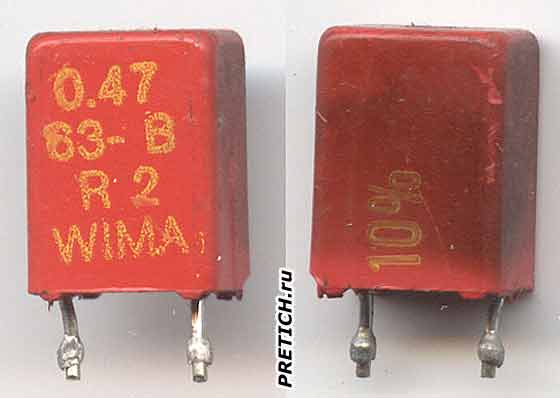

Пленочный конденсатор 0.47 63-B R2 WIMA 10%

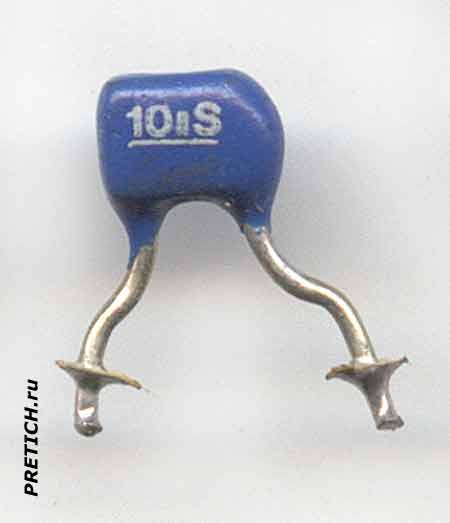

Конденсатор китайский с маркировкой 10nS

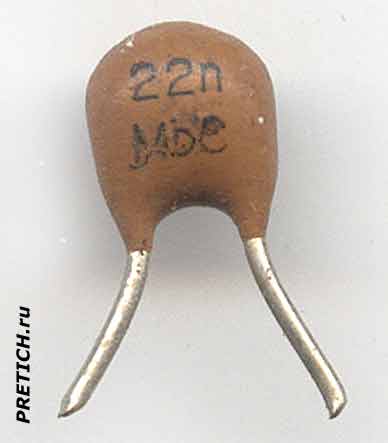

Конденсатор с маркировкой 22n MbC

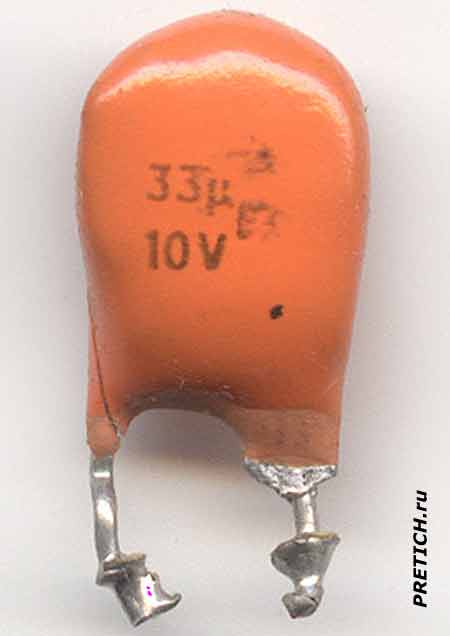

Конденсатор 33µ 10V, сделано в Китае

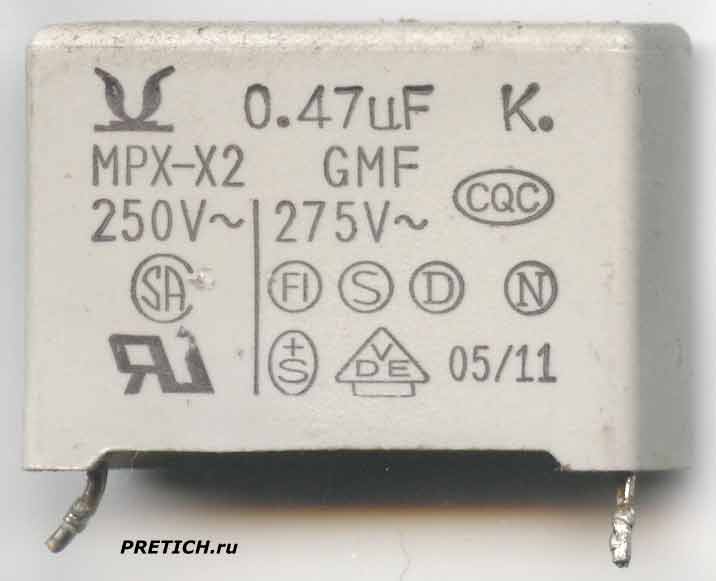

Конденсатор пленочный 0.47uF K. MPX-X2 GMF 250V~ 275V~, применяется в фильтрах

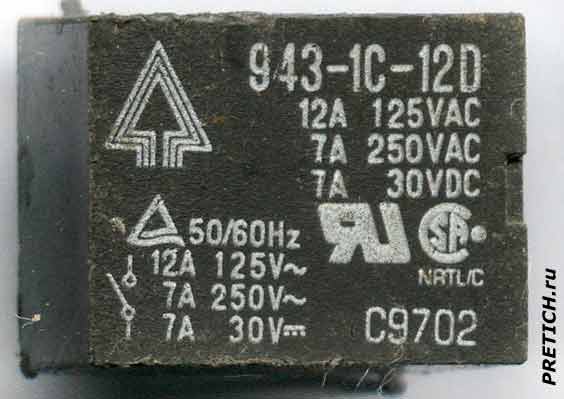

Реле 943-1C-12D 12A 125VAC 7A 250VAC 7A 30VDC C9702, взято из UPS

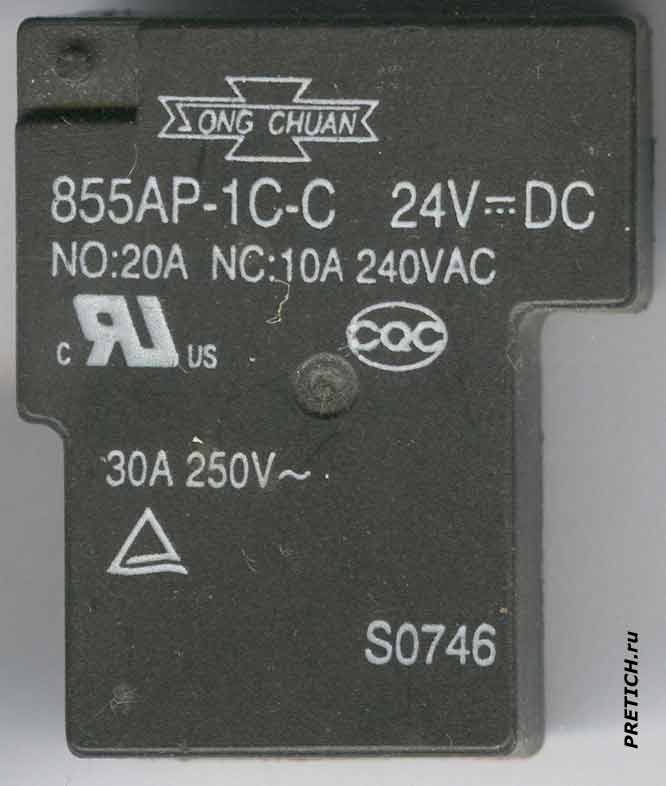

Реле из ИБП Song Chuan 855AP-1C-C 24V DC NO:20A NC:10A 240VAC 30A 250V~

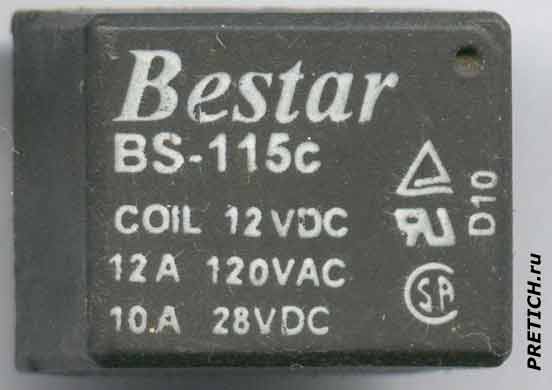

Реле Bestar BS-115c COIL 12VDC 12A 120VAC 10A 28VDC, из источника бесперебойного питания
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
Продолжаем. Здесь будут представлены диоды Шоттки из различных блоков питания, транзисторы и одна советская микросхема...
Диод Шоттки, маркировка C2516 02C, полное название ESAC25M-02C производство Fuji Electric
Диод Шоттки D83-004 52 полное название ESAD83-004, также производства Fuji Electric
Диод Шоттки C25P040, из старого компьютерного блока питания, маркировка уже стирается...
Диод Шоттки, маркировка D15LCA20 JAPAN 12, производитель Shindengen Electric Mfg. Co., Ltd.
Диод Шоттки MOSPEC S20C40C
Диод Шоттки с маркировкой Sirect MBR20150PT AKA AC0410, 20 Amp, 150 Volt
Диод Шоттки, на нем маркировка LT 306D SBL3040PT
Диод Шоттки LT 416 SBL4040PT
B1565 E806, биполярный низкочастотный pnp транзистор производства Rohm, полная маркировка 2SB1565
Биполярный транзистор с маркировкой E44 B1151-Y, производства Fairchild Semiconductor, полное наименование KSB1151YSTU
МОСФЕТ транзистор 2SC2810, на нем маркировка C2810 1D R, логотип SK
Транзистор C5149 7E, полное наименование 2SC5149
Toshiba C5280 9B транзистор, 2SC5280
Транзистор Toshiba C5411, полное наименование 2SC5411
Транзистор биполярный D1944 K246 2SD1944 производства ROHM Semiconductor
Популярный в компьютерных блоках питания биполярный транзистор E13009L производства Fairchild, полное наименование KSE13009L
Советский транзистор МП39, очень распространенный
Советский биполярный n-p-n транзистор КТ829А 1990 года изготовления
Транзистор КТ805ИМ, СССР, 1990 год
Микросхемы К286КТ2А (мощная ключевая схема для преобразователей и стабилизаторов напряжения и тока), изготовлены в СССР, в 1986 году на ташкентском заводе "Фотон" (фото платы 486262 4218)
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
Продолжаем нашу фотогалерею различных электронных компонентов, часть четвертая...
Регулятор EZ1084CT - POSITIVE VOLTAGE REGULATOR
Транзистор J325, полное имя GT50J325
Транзистор MOSFET J5804 F42, полное имя 2SJ5804, производитель Fairchild
Регулятор K3067, полное наименование 2SK3067, производство Toshiba - Chopper Regulator, DC-DC Converter and Motor Drive Applications
Регулятор вольтажа KA78R08 E30, производитель Fairchild - Low dropout voltage regulator, 1A, 8V output.
Микросхема, стабилизатор КРЕН8Б, полное наименование КР142ЕН8Б, СССР, дата изготовления 1990 год
Стабилизатор напряжения LM317T QRQ925, логотип Motorola
Вольтаж регулятор LM7808CT 52XX, логотип производителя National Semiconductor - 3-Terminal Positive Regulators
Мощный биполярный транзистор MJE8500 8815, производитель Motorola Semiconductor
Диодная сборка STPR12 20 CT U7020 MOROCCO, производство STMicroelectronics - ULTRA FAST RECOVERY RECTIFIER DIODES
Транзистор биполярный TIP42C
Полевой транзистор P3N60F1 U815 MALAYSIA, полное наименование MTP3N60FI
Микросхема SEC 1L0380R, стабилизатор напряжения, Power Switch (SPS)
Транзистор TIP31C производства Моторола, был в компьютерном блоке питания
Тиристор MCR 100-6 производства Motorola, Inc, Reverse Blocking Triode Thyristors
Биполярный транзистор SS8550 D010
Биполярный транзистор S9014
