В этой статье будет обзор и разборка трубки радиотелефона дальнего радиуса действия SENAO SN-258. Не будем писать ничего лишнего - кратко и сжато.
+ Щелкайте по фото, чтобы увеличить!
Вот так выглядит трубка: 19 кнопок номеронабирателя и прочих функций. Дисплея нет, просто индикаторы со светодиодами под ними... внизу три дырки - микрофон. Вверху пластмассовая вставка - динамик. Кстати, антенны нет. В этих аппаратах была отвратительная антенна, она быстро теряла форму и отваливалась...
С левого бока трубки мы видим разъем типа мини-Джек, для подключения гарнитуры, а также петельку на корпусе, для крепления шнурка...
Сверху - опять видим петельку для шнурка, и гнездо, куда вкручивается антенна...
Снизу две контактные площадки - для зарядки аккумулятора в трубке. Между ними наклейка - 79B07863...
С другого бока снизу есть маленькое отверстие... там тоже микрофон...
Обратная сторона трубки - здесь крышка аккумуляторного отсека.
Убираем крышку, там аккумуляторная батарея, она зафиксирована стальной пластиной и притянута винтом...
На внутренней стороне крышки наклейка, с инструкцией по АКБ.
Вытаскиваем АКБ, под ним две наклейки: SN-258 и вторая 00886302A.
От аккумулятора идут два провода - красный и черный, и разъем. Этикетка на АКБ: Energizer Nickel-Cadmium 710200174*80 800mAh 1C82 Cell made in U.S.A.
Снимаем пленку - там четыре ячейки, по сути четыре аккумулятора формата АА.
Не буду перечислять все характеристики радиотелефона SENAO SN-258. Но вот ничего не сказать об основных параметрах - это плохо. Это радиус связи! Со штатной антенной на базовом блоке и на трубке, в городских условиях связь работает от 1 до 3 километров... на открытой местности до 5 километров. С внешней антенной в городе до 5 км, на открытой местности до 18 километров. Но можно использовать еще и усилители... и здесь максимум, на который "бьет" телефон - 80 километров!
Первый шаг в разборке трубки радиотелефона SENAO SN-258. Выкручиваем в отсеке АКБ два шурупа, все остальное держится на защелках. Пластмасса крепкая, и защелки не слабые. Но разобрать трубку не сложно.
Убираем заднюю крышку - вот что внутри... электронику подробным образом опишем во Второй части статьи.
Продолжаем - выкручиваем еще два шурупа... а по бокам защелки держат плату. Решил удостовериться и пассатижами отломал эти защелки... реально - крепкая пластмасса, но сломать можно. В корпусе передней панели вклеен динамик... металлические контактные площадки для зарядки АКБ... матрица кнопок - резиновый коврик с контактными площадками.
На этом первая часть закончена - все остальное во второй части.
- Sanyo CLT-75KM радиотелефон - обзор и разборка
- Вторая часть
Электроника трубки радиотелефона SENAO SN-258 состоит из двух плат: одна основная и радиоблок. Соединены они между собой через штыревой разъем. Рассмотрим все это ближе. + Щелкайте по фото, чтобы увеличить!

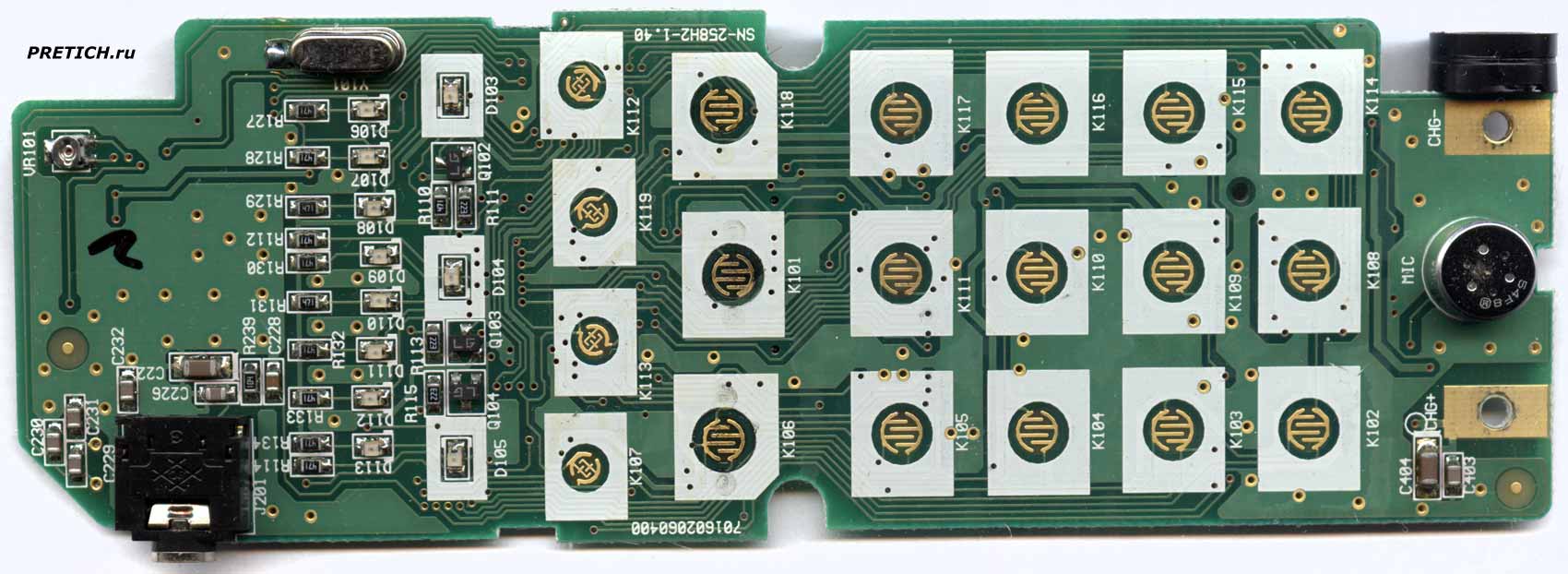

Основная плата имеет маркировку 701302060400 SN-258H2-1.40. С одной стороны матрица кнопок номеронабирателя, здесь же есть светодиоды подсветки, микрофон 54F8 с логотипом Matsushita (она же Панасоник). Рядом в пластмассовом корпусе вроде как второй микрофон, но это спикерфон - излучатель сигнала вызова. Так же с этой стороны платы распаян один разъем типа мини-Джек, для гарнитуры. Кварцевый резонатор N3.579545.

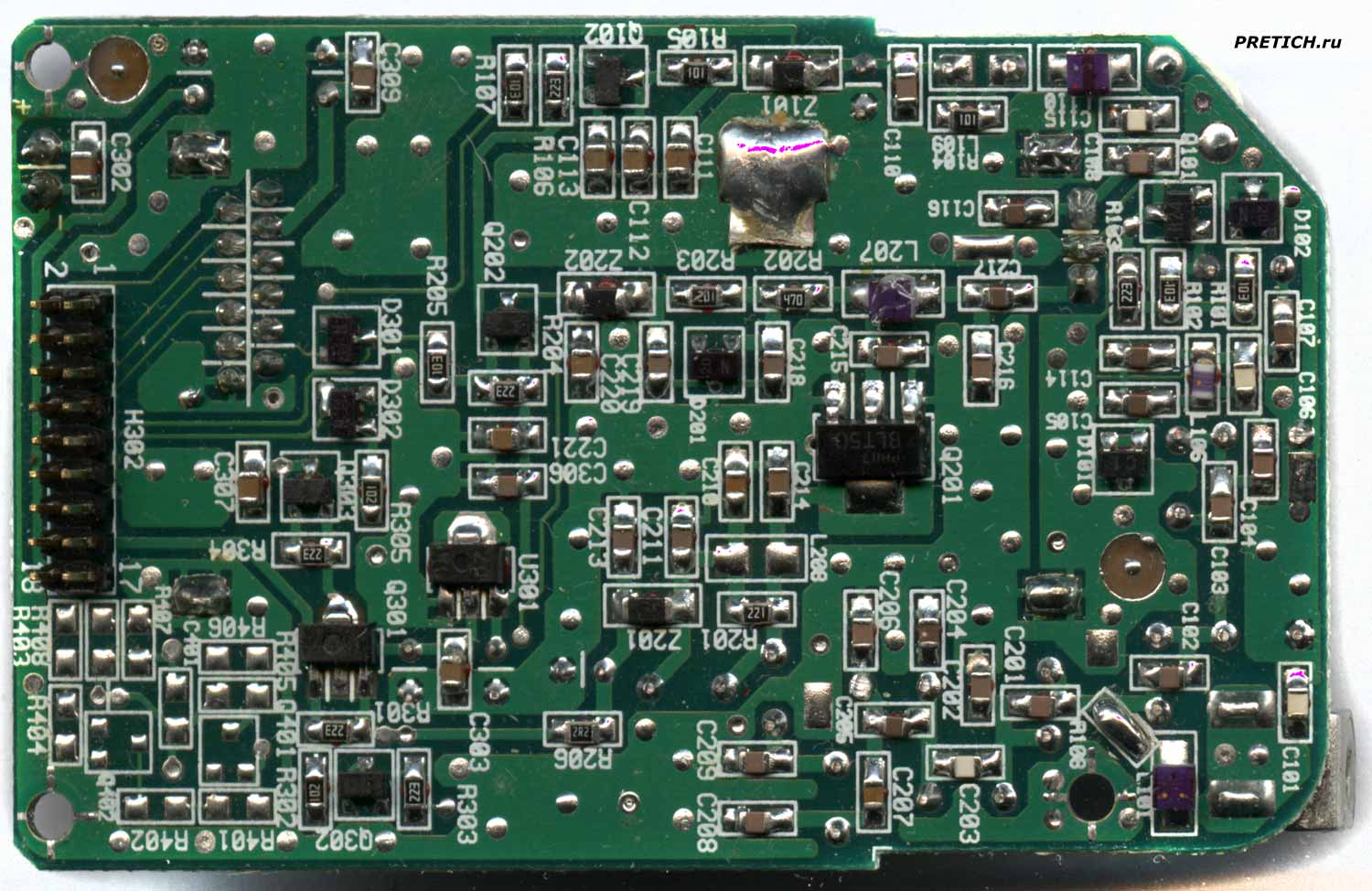

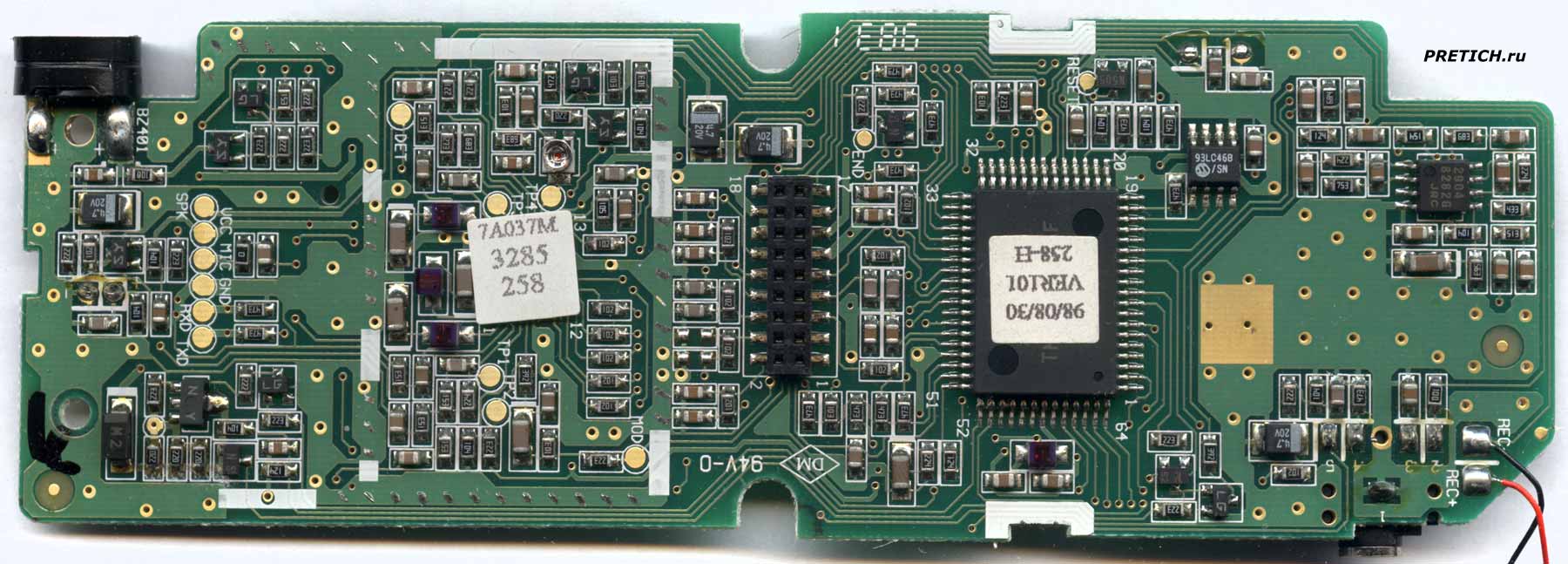

С обратной стороны платы мы убираем маленькую плату. На двух микросхемах наклейки: 98/08/30 VER.1.01 258-H. Под наклейкой маркировка микросхемы: TMP87PH40AF - это микроконтроллер. Наклейка на другом чипе: 7A037M 3285 258, а сама микросхема промаркирована как: AK2358E - и это скремблер, или шифратор-дешифратор данных. Еще пара восьминогих микросхем: Serial EEPROM 93LC46B - флеш память, и чип 2904 - двухканальный операционный усилитель. Неподалеку к плате двумя проводами припаян динамик...

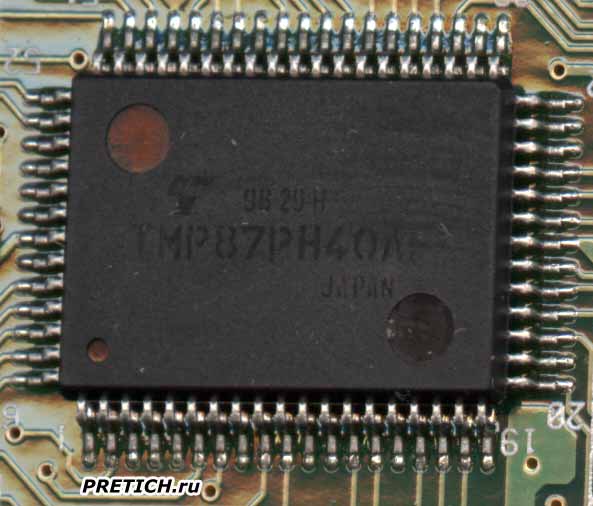

TMP87PH40AF

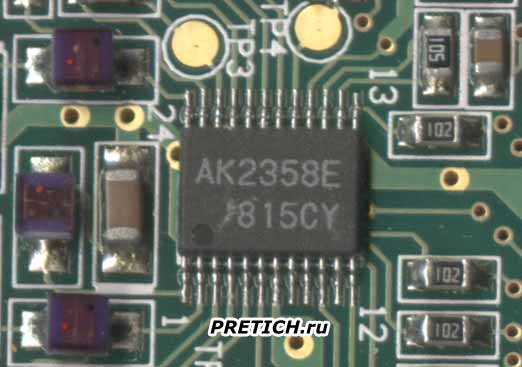

AK2358E

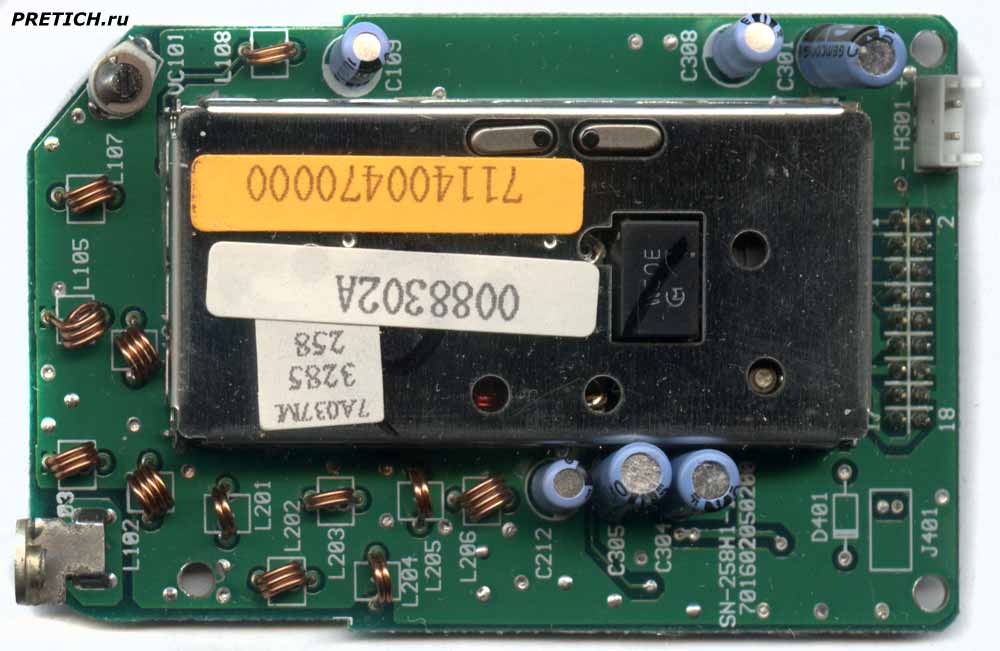

Плата радиоблока, большой стальной экран на котором наклейки: одна уже знакомая... затем 0088302A и 711400470000...

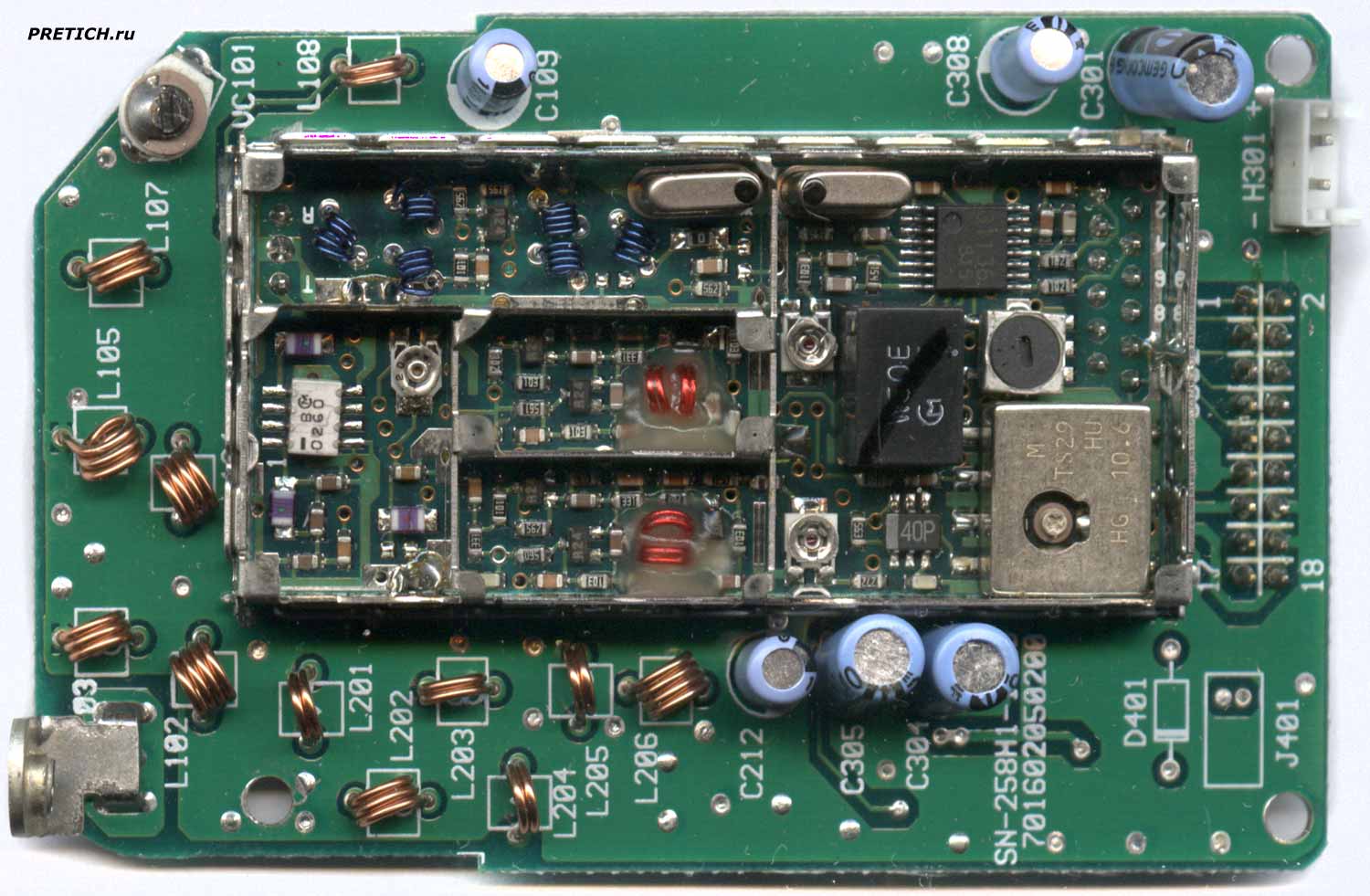

Убираем экран. На текстолите маркировка: SN-258H1-20 701602050200. На плате распаяны контурные катушки индуктивности, кронштейн для крепления антенны... Электролитические конденсаторы. А под стальной крышкой экрана - матрешка: снова маленькая плата... Здесь микросхема 31136. Отодрав элемент M TS29 HU HG 10.6, на текстолите находим маркировку M107-1.65

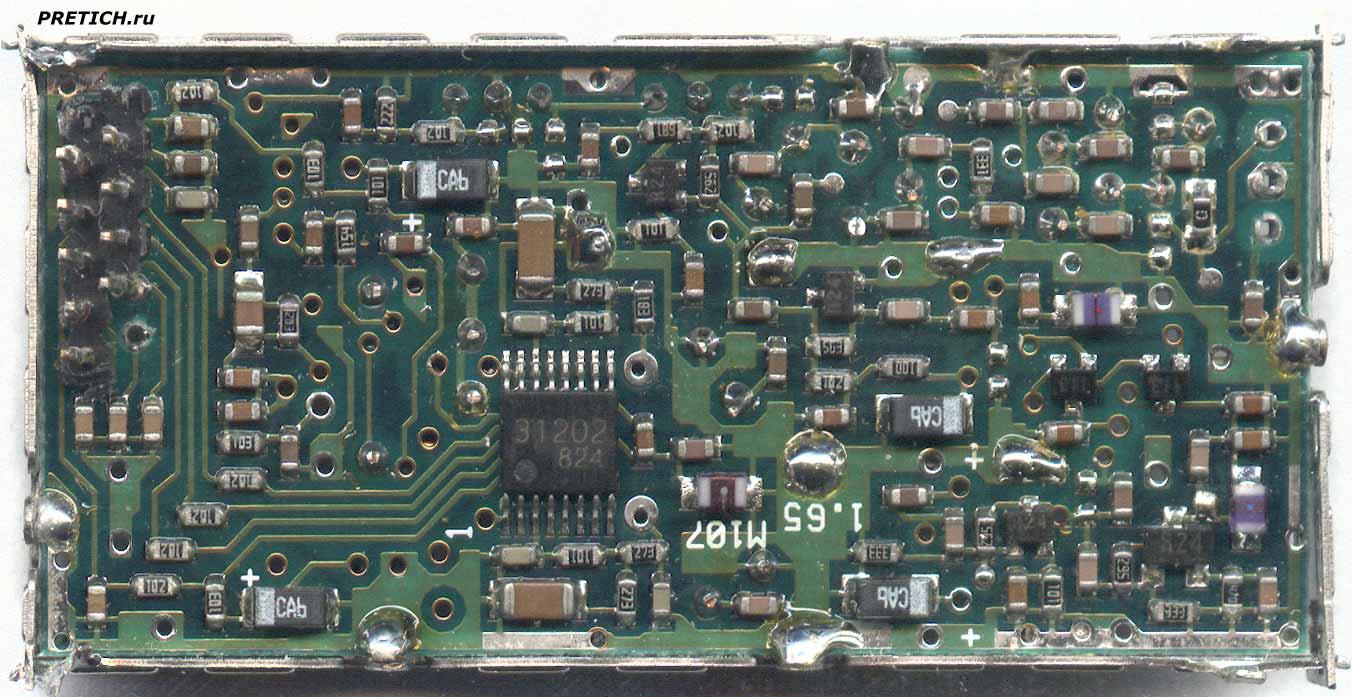

А отодрав всю эту маленькую плату в экране, с обратной стороны видим чип 31202...
Обратная сторона платы радиомодуля. Здесь масса SMD элементов - резисторов, конденсаторов, транзисторов, диодов...

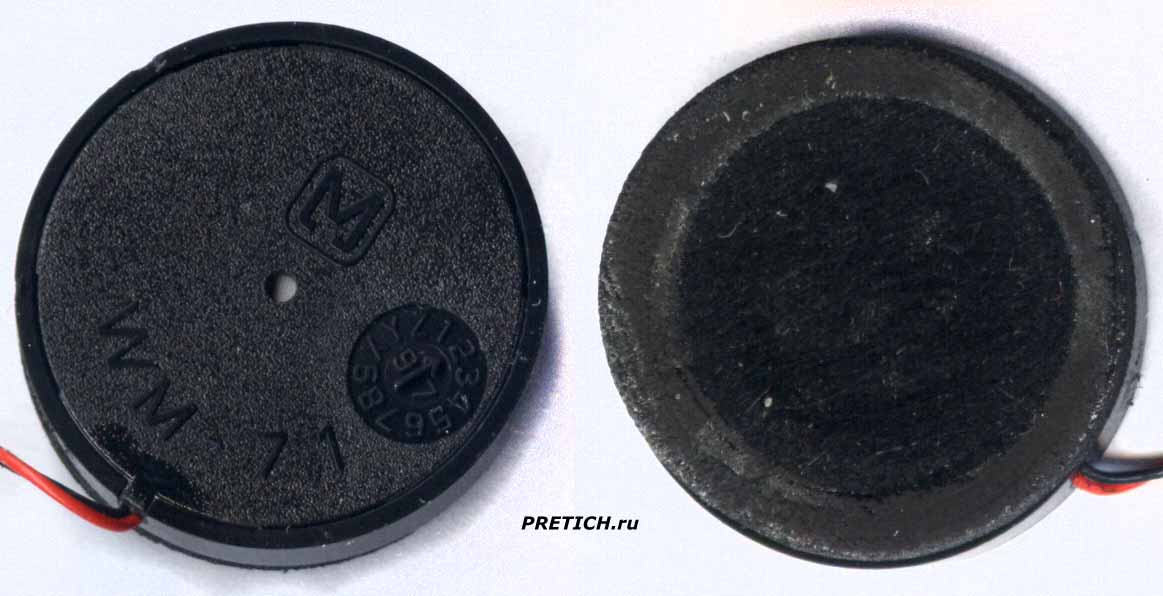

Динамик - пластмассовый диск с логотипом Matsushita и маркировкой WM-71...

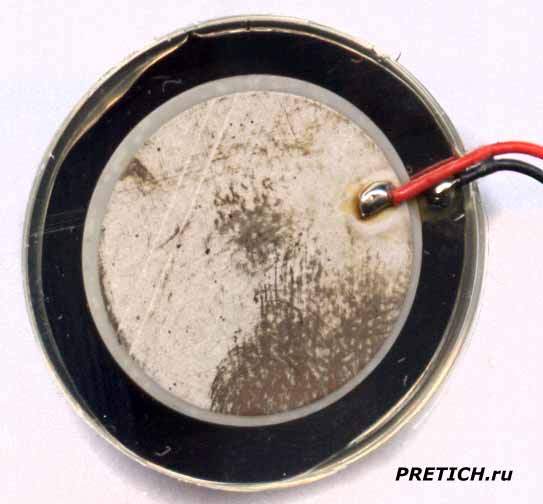

Внутри обычный пьезокерамический излучатель... Это Buzzer или зуммер... но здесь просто динамик.
На этом трубку SENAO SN-258 я заканчиваю описывать. Добавить, в общем-то, нечего.
