Статьи » IT - высокие технологии » Кардридер Нонейм, на чипе AU6370 - разборка
Кардридер Нонейм, на чипе AU6370 - разборка

Mitsumi FA407D-ML кардридер, обзор и разборка





Во второй части статьи мы рассмотрим другой кардридер, намного более солидный, более дорогой, но по части электроники и функционала - все то же самое, что и в первой части статьи... Кардридер Mitsumi FA407D-ML в общем-то, ничем не отличается от своего нонейм-собрата.

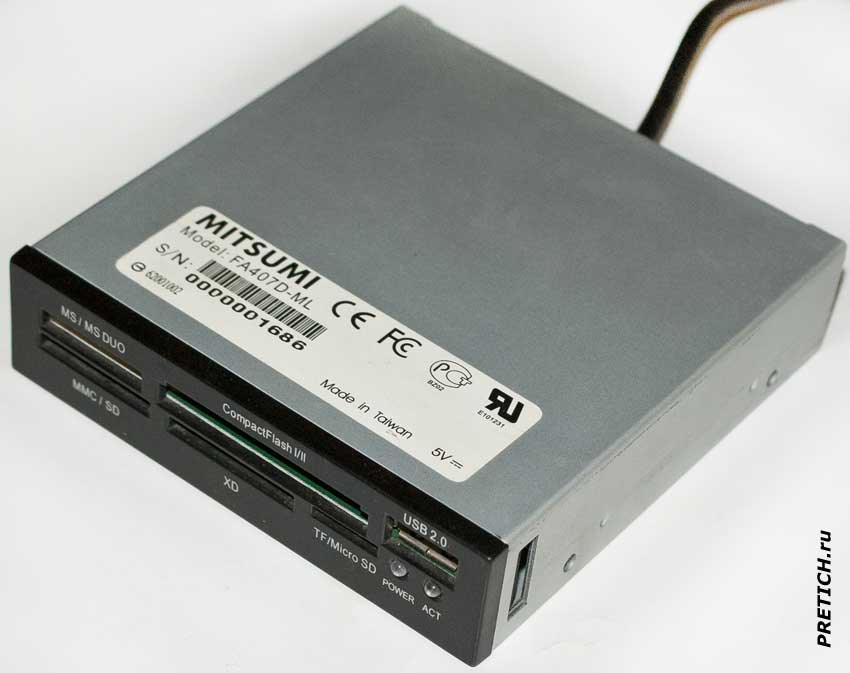

Mitsumi FA407D-ML обзор кардридера



Итак, кардридер Mitsumi FA407D-ML (FA-407D-ML) имеет пластмассовую переднюю панельку, и корпус из стали. Видимо из-за этого он и весит примерно 250 грамм... Форм-фактор прежний 3,5 дюйма. На передней панели все те же шесть прорезей для карт памяти, в одной из которых расположен порт USB2.0. Под ним также два светодиодных индикатора.

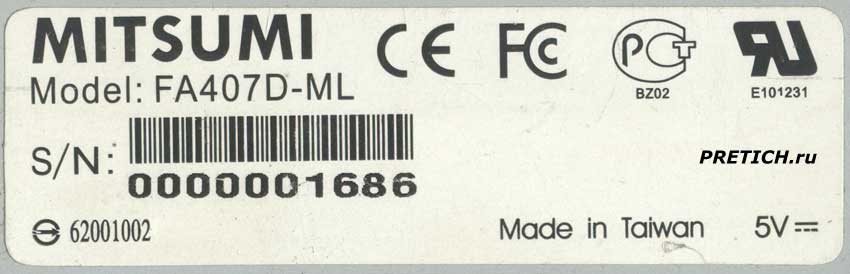

Mitsumi FA407D-ML этикетка кардридера



На верхней стороне корпуса этикетка, на которой логотип Mitsumi и название модели - FA407D-ML. Серийный номер, значки сертификаций, 5 вольт постоянного тока - требование по электропитанию, и страна происхождения - Тайвань.



Mitsumi FA407D-ML кардридер описание



Сбоку на корпусе есть еще одна наклейка с цифровыми кодами и штрих кодами... Так же по бокам отверстия с резьбой, для установки кардридера в корпус компьютера.

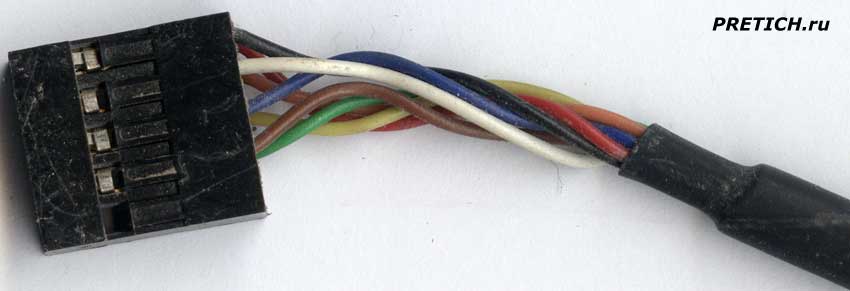

Mitsumi FA407D-ML кабель соединения по USB



Небольшой кабель с разъемом для подключения к внутренней колодке USB2.0 на материнской плате...

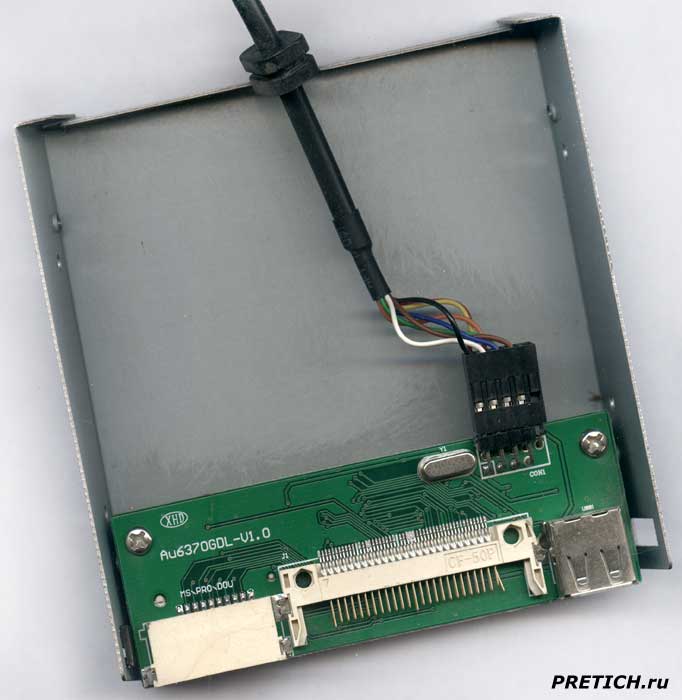

Mitsumi FA407D-ML разборка и устройство кардридера



Вскрываем корпус... для этого надо снять переднюю панель. Она на боковых защелках. С одной стороны защелка отстегнулась просто, с другой сломалась... Внутри - можете видеть на фото: маленькая плата и кабель, который подключен к плате через разъем.



Au6370GDL-V1.0 плата электроники Mitsumi FA407D-ML

+ Щелкните по фото, чтобы увеличить!

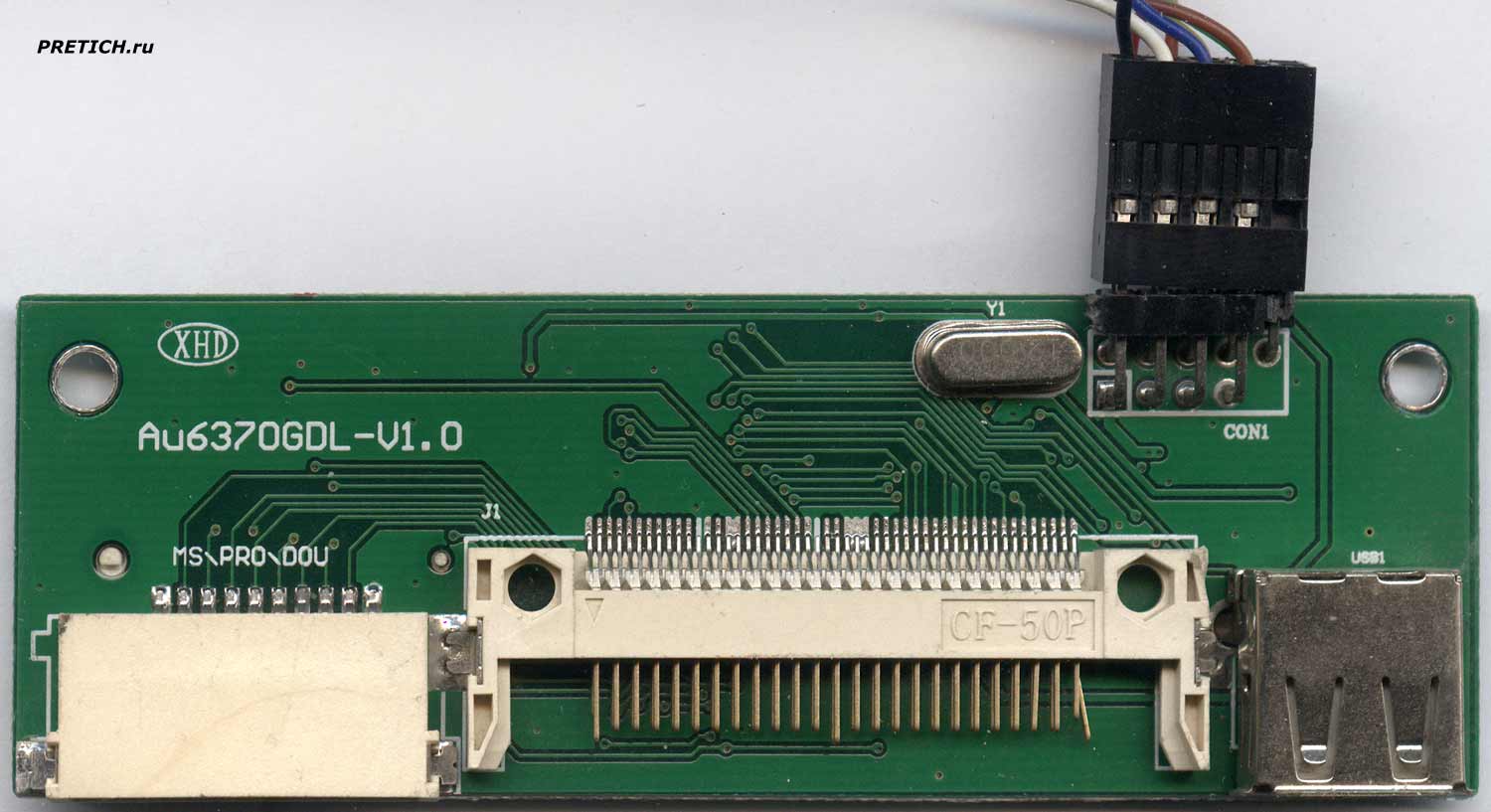

Плата электроники имеет маркировку: Au6370GDL-V1.0 и какой-то непонятный логотип - овал и в нем буквы XHD. С этой стороны платы только кварцевый резонатор и разъемы...



Mitsumi FA407D-ML схема кардридера на чипе AU6370

+ Щелкните по фото, чтобы увеличить!

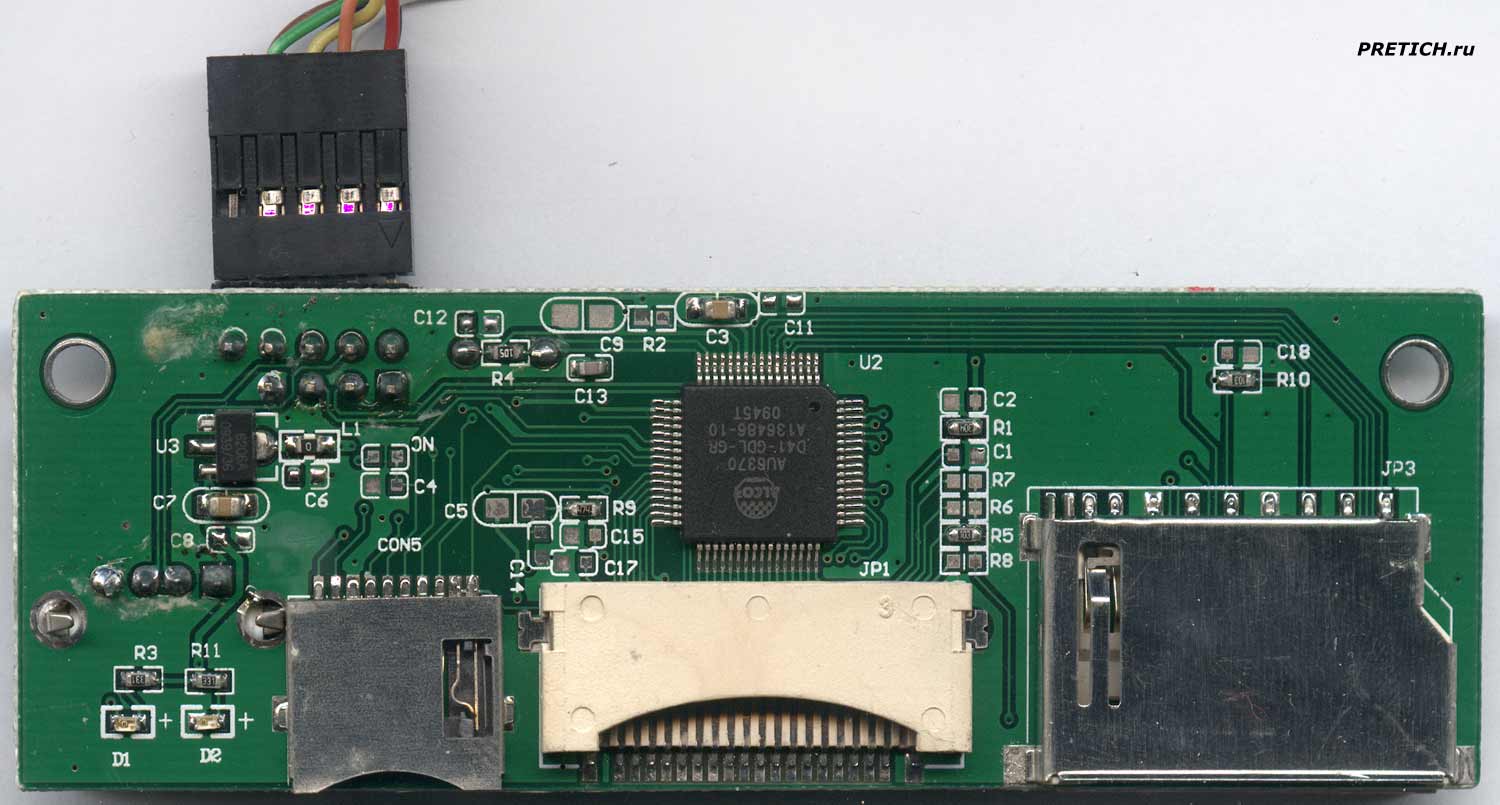

Обратная сторона платы. Здесь маркировок нет. Тоже разъемы. Контроллер AU6370 (AU6370 D41-GDL-GR A136486-10 0945T такая полная маркировка на чипе). Так же на плате SMD элементы... среди них U3 - стабилизатор напряжения 6206A...



В общем, плата является почти копией платы в нонеймовском кардридере. Разводка немного иная, но все элементы, их расположение, и даже не распаянные элементы - полная копия... Качество - точно такое же. Вот металлический корпус, из стали в 0,5 мм - это и все отличие...



Когда мне попадет в руки еще какой-нибудь кардридер, под разборку, я его обязательно выложу - продолжением статьи... а пока могу для сравнения предложить внешний кардридер - Gembird Flash Card reader, USB, All in 1, все на том же чипе AU6370...





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
