Samsung TAD137UBE - зарядка для мобильника

Samsung TAD137EBE зарядное устройство





Продолжение предыдущей статьи, теперь зарядное устройство для мобильных телефонов Samsung TAD137EBE (а прошлое называлось TAD137UBE).

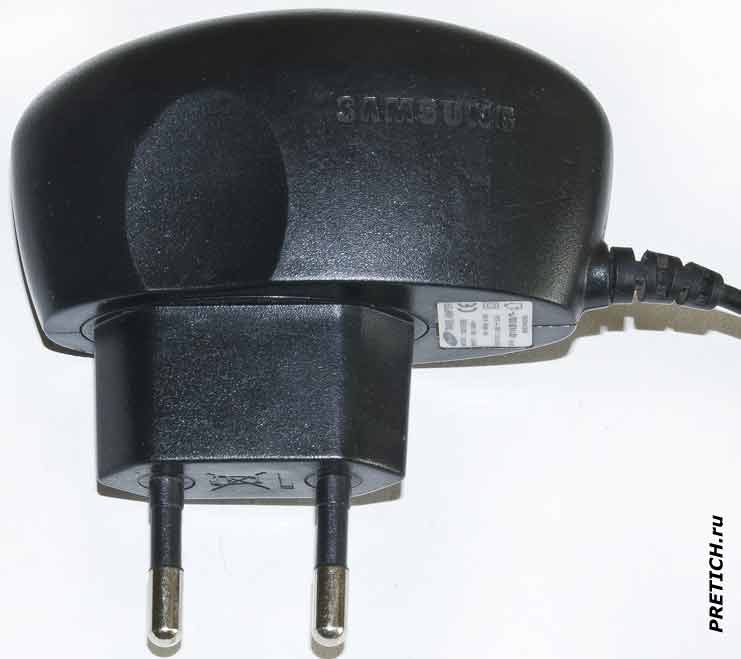

Samsung TAD137EBE зарядное устройство, обзор



Устройства очень похожи, только электрическая вилка - там британский стандарт, здесь наша стандартная - евровилка...

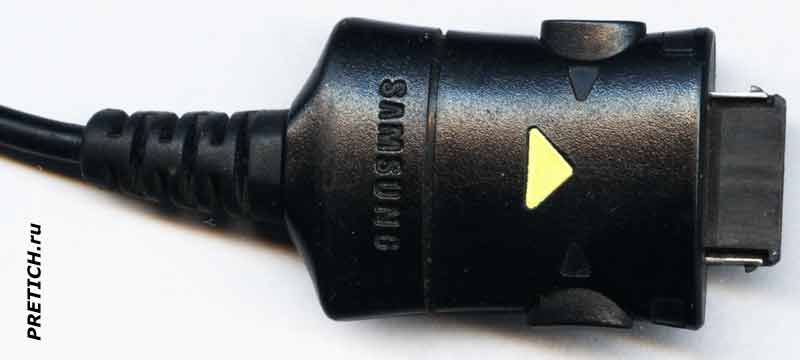

Samsung TAD137EBE разъем зарядки для мобильных



Выходные разъемы одинаковы. Кабель сделан качественно: под изоляцией один провод идет в виде экрана, но не плетеного косичкой, а просто как бы обвивая центральную жилу. Центральная жила в изоляции, также из тонких скрученных проводов, в которые вплетена как бы крепкая нить...

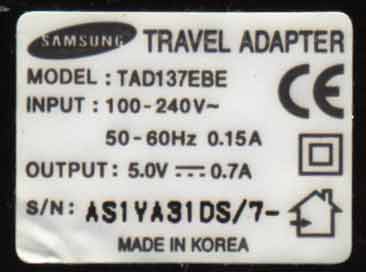

Samsung TAD137EBE этикетка блока питания



Этикетка точно такая же, с теми же характеристиками... Только прошлая зарядка сделана в Китае, а эта - в Корее.



Samsung TAD137EBE как разобрать зарядку

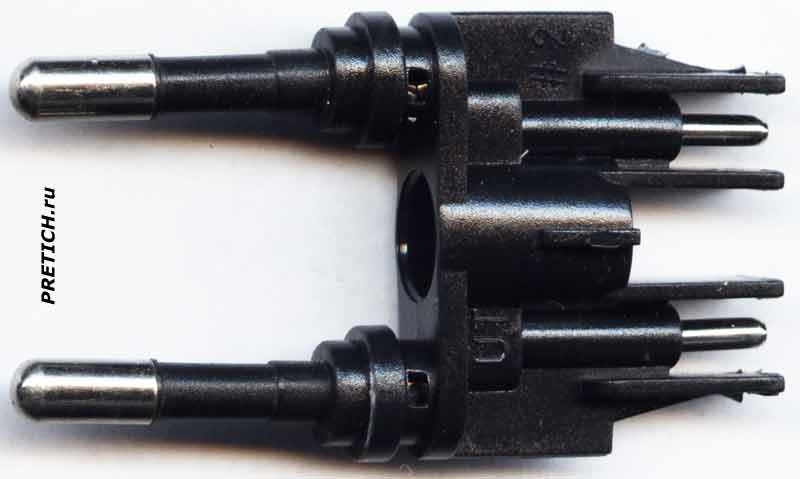

Samsung TAD137EBE розетка зарядки

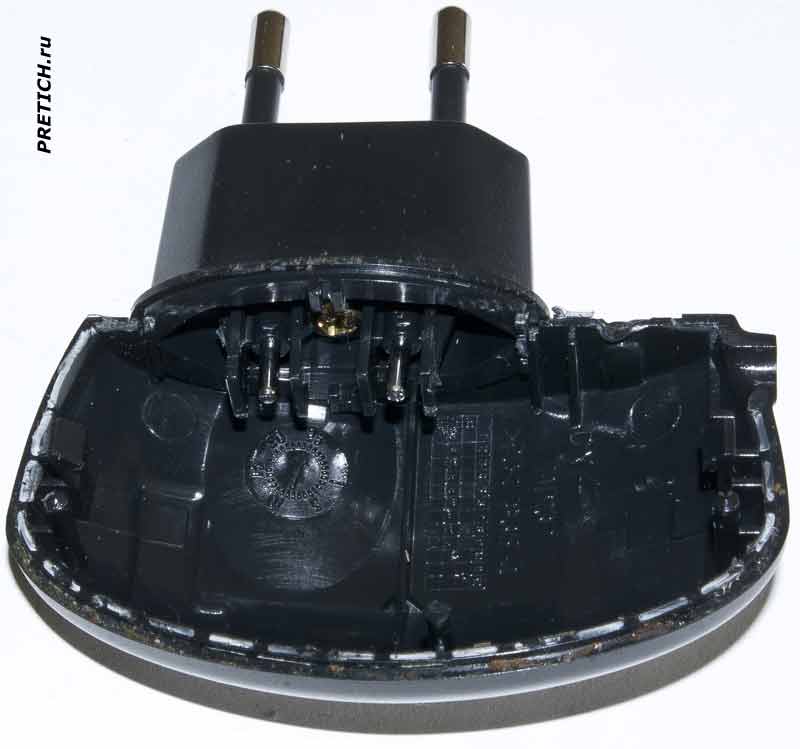

Сразу приступаем к разборке, а она не самая простая, похоже корпус склеен, или соединен "мертвыми" защелками. Приходится прибегнуть к серьезному инструменту... впрочем, при желании, можно разобрать эту зарядку не нарушив "товарного вида".



Смотрим внутрь, все вроде аналогично предыдущей зарядке, но... отличия все-таки есть, даже серьезные отличия.



Samsung TAD137EBE плата электроники

+ Щелкните по фото, чтобы увеличить!

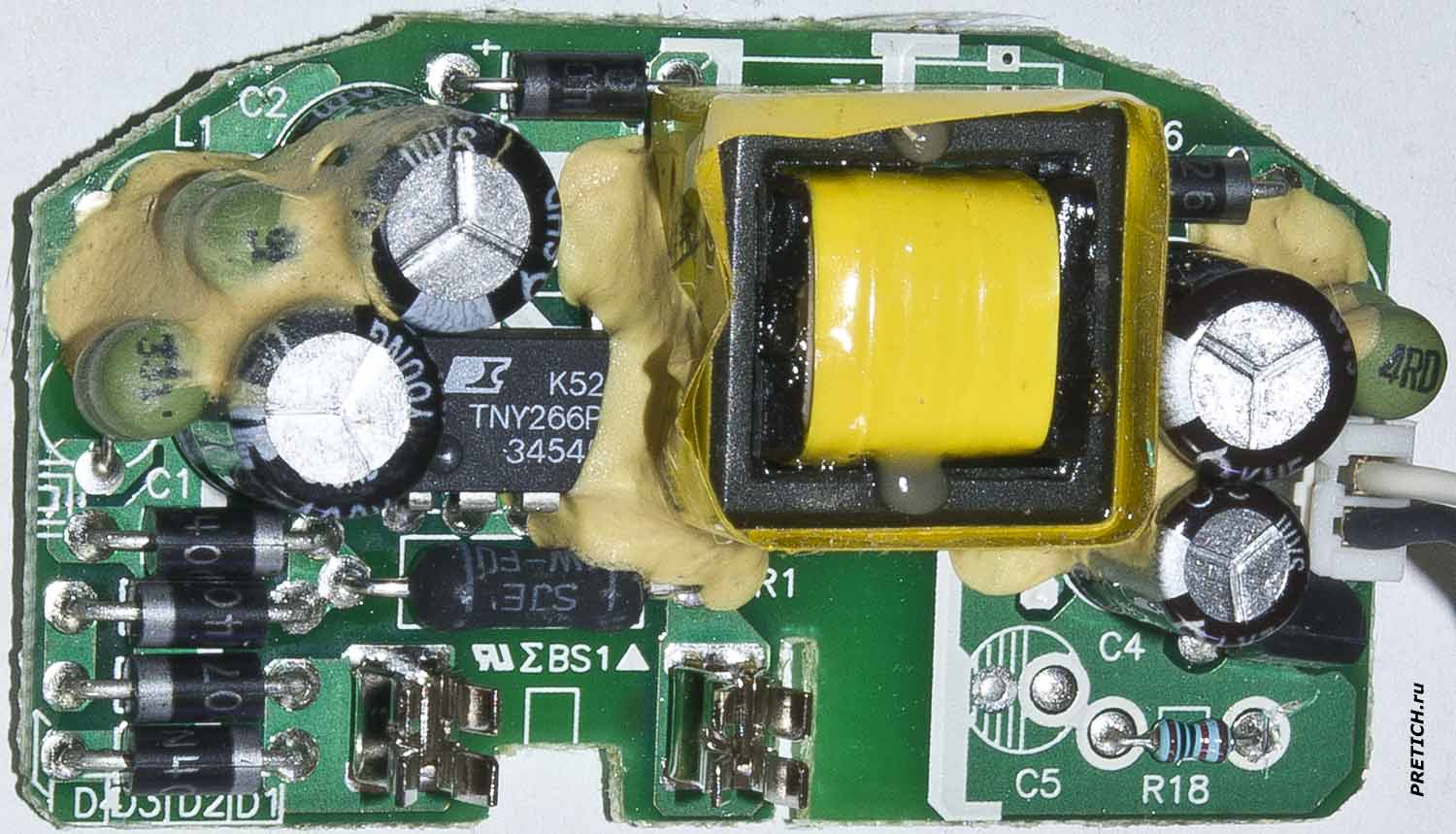

На плате мы видим импульсный преобразователь AC/DC с маркировкой TNY266PN. Трансформатор, сбоку есть маркировка, но она нечитаемая... Если убрать трансформатор, на текстолите видим маркировку TAD137 SYW 0500221. Еще на плате распаян стабилизатор TL431. Два металлических разъема, с помощью которых плата соединяется с электрической вилкой. Выходные провода идут через специальный разъем...



TAD137NOY  схема зарядки Samsung TAD137EBE

+ Щелкните по фото, чтобы увеличить!

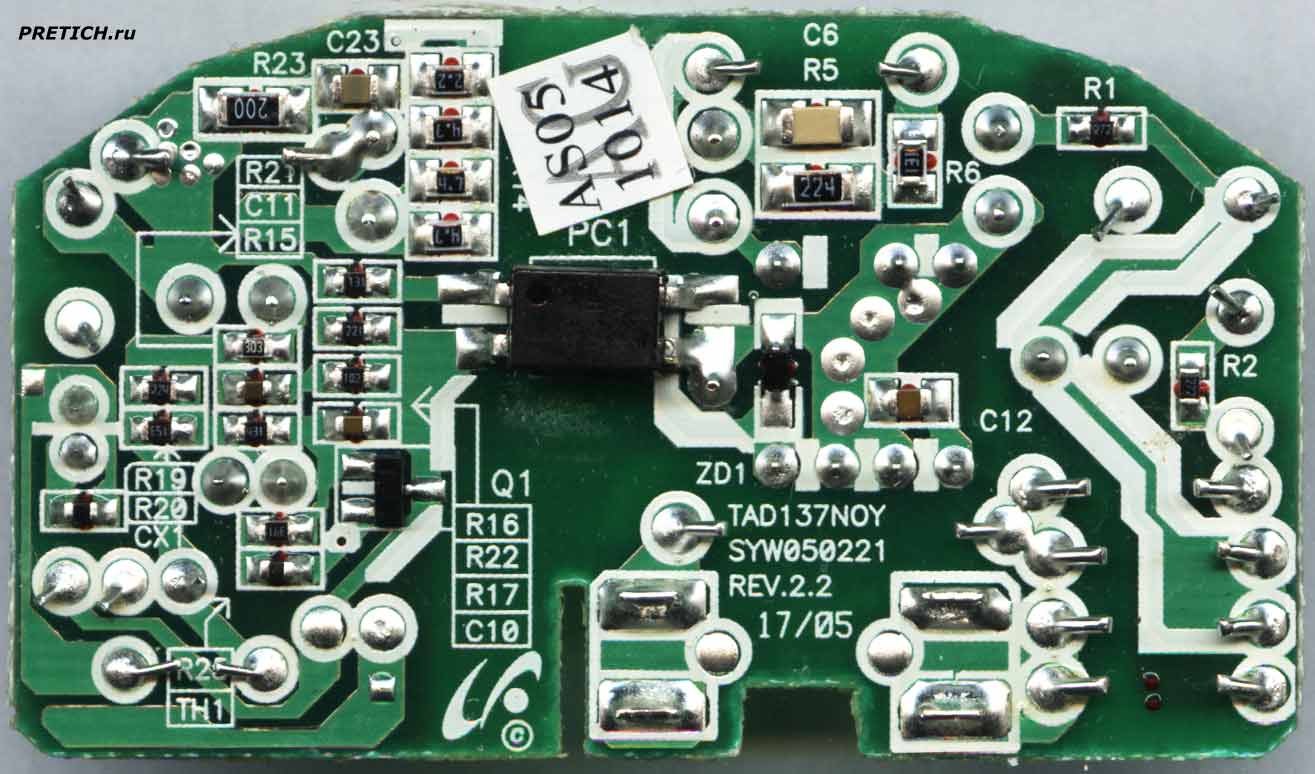

На обратной стороне платы одна оптопара, SMD элементы и снова маркировка: TAD137NOY SYW050221 REV.2.2 17/05. Еще на плате есть бумажная наклейка - AG AS05 1014.



Все сделано качественно, крупные элементы залиты материалом, наподобие герметика...



На этом все. Вы сами можете сравнивать фотографии и найти все различия...







Михаил Дмитриенко, специально для PRETICH.ru

2016 г.



Samsung TAD137EBE Charger





The continuation of the previous article, now the charger for mobile phone Samsung TAD137EBE (and the past called TAD137UBE).

The devices are very similar, only the electrical plug - there is the British standard is our standard - Europlug ...

Output connectors are the same. The cable is made qualitatively: under one insulated wire is in the form of a screen, but not woven pigtail, just like obvivaya central core. Central lived in isolation, also of thin wires twisted in which is woven like a strong thread ...

The label is the same, with the same characteristics ... Just past the charge is made in China, and this - in Korea. Immediately proceed to disassembly, and it is not the easiest, it seems glued housing or is connected to "dead" snaps. We have to resort to serious tool ... but, if you wish, you can make out the charge without violating the "presentation".

Look inside, everything seems similar to the previous charge, but ... the difference is still there, even serious differences.

On the board we see a pulse inverter AC / DC with TNY266PN marking. The transformer is marked on the side, but it unreadable ... If you remove the transformer on the PCB marking see TAD137 SYW 0500221. Once the board is soldered stabilizer TL431. Two metal connector in which card is connected to the electric plug. Output wire go through a special connector ...

On the reverse side of the board, one optocoupler, SMD elements and again marking: TAD137NOY SYW050221 REV.2.2 17/05. Still on the board there is a paper label - AG AS05 1014.

Everything is done qualitatively, major elements are filled with a material such as a sealant ...

That's all. You can compare the pictures themselves and find all the differences ...





Michael Dmitrienko, especially for PRETICH.ru

2016
