Polaris PHC 0301R - разборка

1 - внешний осмотр, характеристики, впечатления

2 - через 5 лет, разборка, чистка, аккумуляторы

Как в комментариях попросили, так я и пишу. Машинка для стрижки Polaris PHC 0301R отработала почти 5 лет, и в конце концов - пшик... Аккумулятор перестал держать - быстрый разряд, слабо работает... В общем, она изначально была так себе - плохонькая, а теперь с нею работать вообще невозможно стало.

+ Щелкайте по фото, чтобы увеличить!

Да, надо сказать, что ею и пользовались совсем не по инструкции. Ставили на зарядку и одновременно стригли - чего делать нельзя. Не дожидались полной разрядки, а иногда забывали, что она заряжается. Иногда она валялась в забвении, по несколько месяцев в году...

Одним словом, в отношении этой машинки для стрижки волос встала задача: разобрать ее, почистить, если есть поломки - попытаться их устранить, посмотреть какой там стоит аккумулятор и насколько рентабельно его менять?

Разборка Polaris PHC 0301R

Снимаем насадку с ножами - об них поговорим попозже. Корпус состоит из двух половинок, стянутых между собой тремя винтами - два возле насадки, один на другом конце - возле разъема питания, под этикеткой. Кроме того, есть еще и защелки. Но в целом разбирается без проблем.

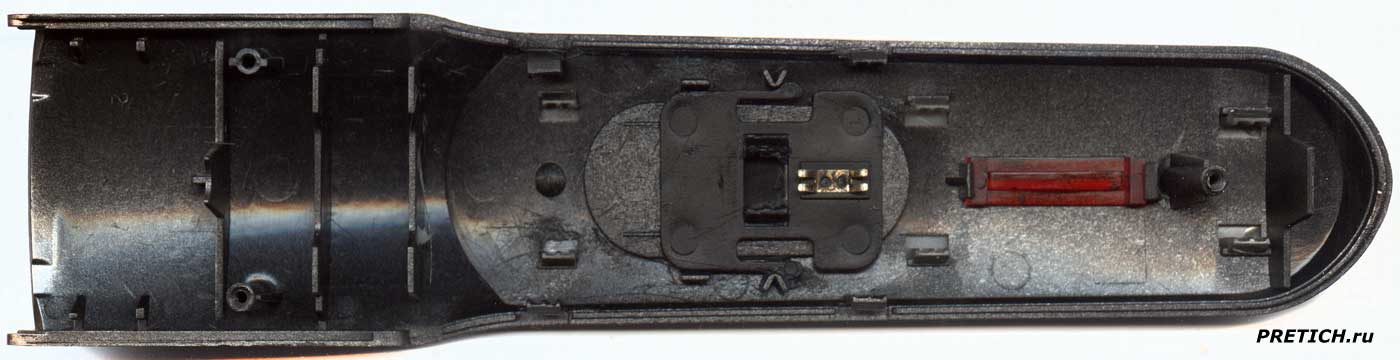

На фото - верхняя часть корпуса. Здесь ползунок с контактами - включение или выключение машинки. Вставка из красной прозрачной пластмассы - индикатор зарядки. В общем-то, все...

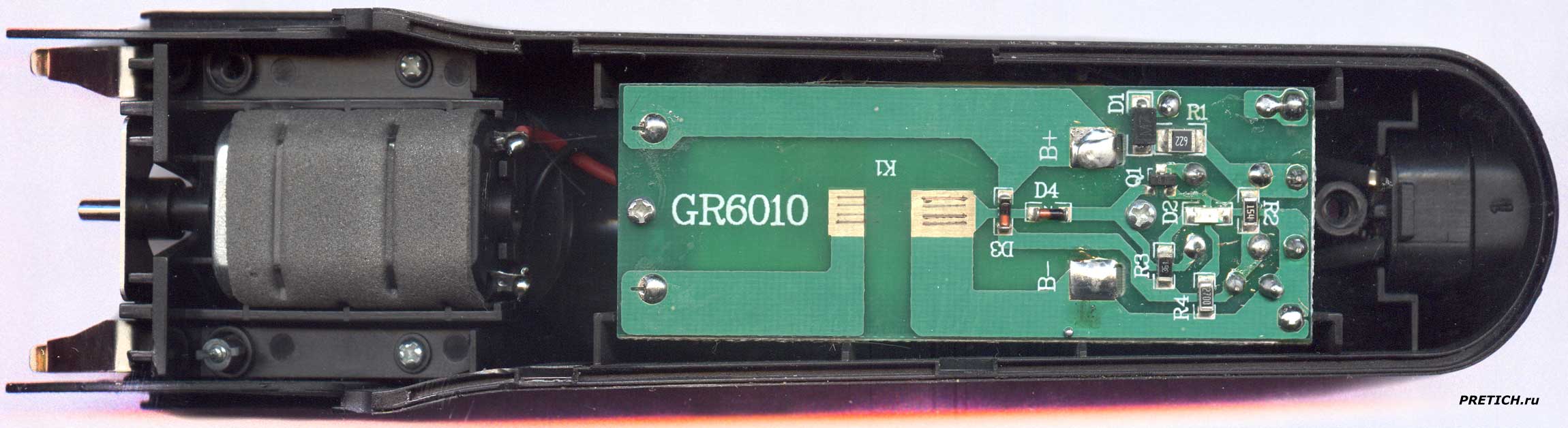

Другая часть корпуса, здесь все и смонтировано. Смотрим на фото, слева направо: металлическая планка - фиксатор насадки с ножами. Электродвигатель, с эксцентриком на оси. Двигатель закрыт эластичной, похожей на вспененный полиуретан (или резину), лентой. Его прижимает вторая половинка корпуса.

Далее идет плата электроники, на ней маркировка GR6010. Плата односторонний стеклотекстолит, все дорожки покрыты зеленым лаком. Но вот две площадки - голые. Это контактные площадки - здесь ходит ползунок включения/выключения устройства. Далее идут SMD элементы - диоды, резисторы, транзистор и светодиод (индикатор - горит, когда заряжается АКБ). Заканчивается все - разъемом для шнура электропитания.

Выкручиваем два шурупа, вытаскиваем электроразъем и плату электроники (все вытаскивать не стал). Вот так плата выглядит с обратной стороны, теперь справа налево: вход от сети 220 вольт переменного тока. Два пленочных конденсатора, один маленький трансформатор. Затем идет с виду обычный резистор, на текстолите подписанный как F1 - буквой F обычно подписывают - предохранители, разрядники, устройства защитные... Может быть EMI-фильтр?

Затем два аккумулятора SANJ Ni-Cd 1.2V, формата AA, емкостью 600mAh - стандартное время зарядки 15 часов... Аккумуляторы хорошие, если они выработали свой ресурс, то заменять их нет смысла - стоимость примерно таких же будет равна стоимость новой машинки для стрижки волос...

На выход идут два провода - красный и черный, плюс и минус соответственно - они идут на двигатель.

Здесь мы ничего "криминального" не обнаружили. Разве что все было серьезно загрязнено - в первую очередь мелкими "опилками" волос... все почистили.

Разбираем насадку с ножами

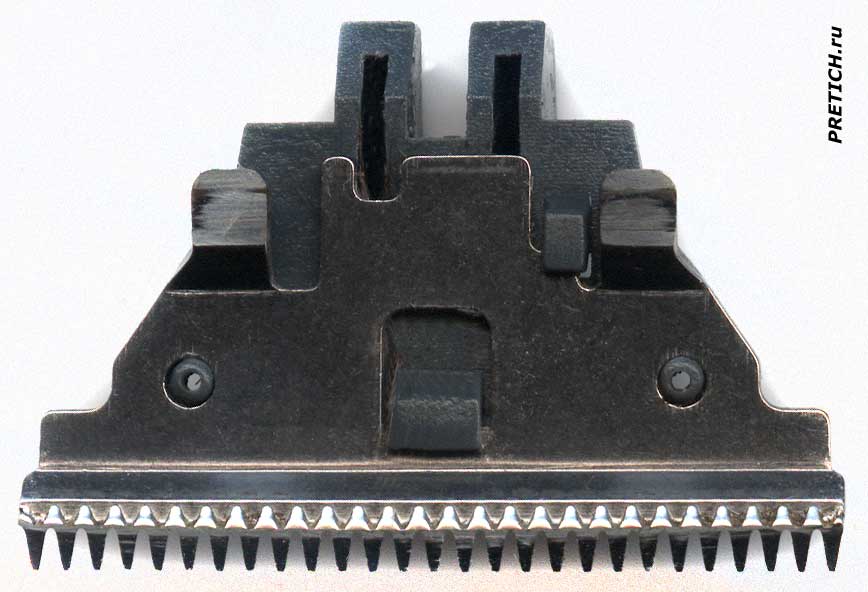

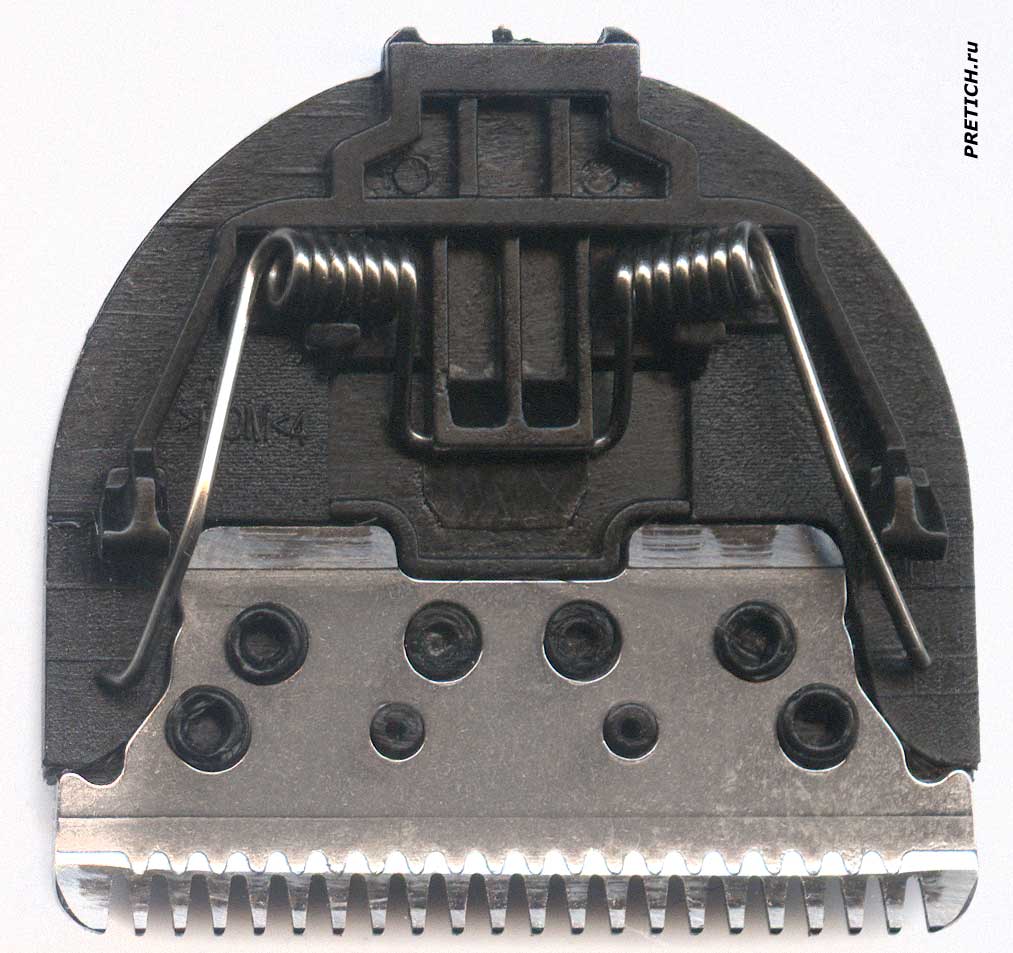

Теперь надо разобрать и посмотреть, что там с ножами? Эта насадка также была сильно забита волосами, так, что подвижный нож еле-еле двигался. Его прижимает пружина. Сдвигаем "усики" пружины в сторону, снимаем подвижный нож. И под ним большое количество волос... Все чистим - аккуратно и дотошно. Смотрим через увеличительное стекло на ножи - они в хорошем состоянии, следов выработки почти нет...

Смазываем ножи маслом. Собираем все назад.

Вот так насадка с ножами сидит на корпусе... В рабочем положении, вторая половинка корпуса прижимает двигатель и центрирует насаженный на ось эксцентрик.

Ставим на зарядку. Засекаем время. Зарядка длилась ровно 6 часов, и машинка от нее с успехом проработала 29 минут. Новая работала по 40 минут, а то и больше... ну а сейчас, аккумуляторы ведь давно не новенькие, и это хорошо.

Причина была в загрязнении. Думаю, она еще проработает какое-то время, а потом - можно считать, что она, как стахановец, перевыполнила норму на сотни процентов...

На этом все, если будет какая-нибудь новая информация о Polaris PHC 0301R, статью я дополню.

- PHILIPS Philishave C241 машинка для стрижки волос - обзор и разборка

- DINGLING RF-609 обзор, разборка, ремонт и отзыв

Михаил Дмитриенко, специально для PRETICH.ru

02.02.2020 г.
