Статьи » Аудио, видео, фото, радио » Смена-Символ, обзор и разборка фотоаппарата, СССР
Смена-Символ, обзор и разборка фотоаппарата, СССР

Смена-Символ, обзор объектива Т-43, СССР





1 - внешний обзор и разборка

2 - разборка объектива

3 - Смена-8М, обзор и разборка





В фотоаппарате Смена-Символ использован тот же объектив, что и в Смене-8М, называется он Т-43 4/40 ЛОМО. Отличия только декоративные, ну и конечно иной спусковой механизм... В этой части статьи мы рассмотрим этот объектив и разберем его полностью.



+ Щелкайте по фото, чтобы увеличить!



обзор объектива фотоаппарата Смена-Символ



Т-43 4/40 ЛОМО полное описание объектива



Т-43 4/40 ЛОМО советский объектив, обзор

Смена-Символ описание объектива Т-43 4/40



Внешний вид объектива вы можете видеть на фото. На передней части, помимо маркировки, кольцо регулировки диафрагмы и шкала диафрагм, и шкала светочувствительности пленки. По кругу идут: шкала дистанций, шкала символов погоды, и кольцо установки, шкала выдержек... Сбоку спусковой рычаг. Характеристики и прочие данные вы можете найти в инструкции по эксплуатации, поэтому я на этих моментах останавливаться не буду. Основные материалы, из которых изготовлен объектив - алюминий, сталь, латунь, пластмасса, ну и конечно стекло оптики.

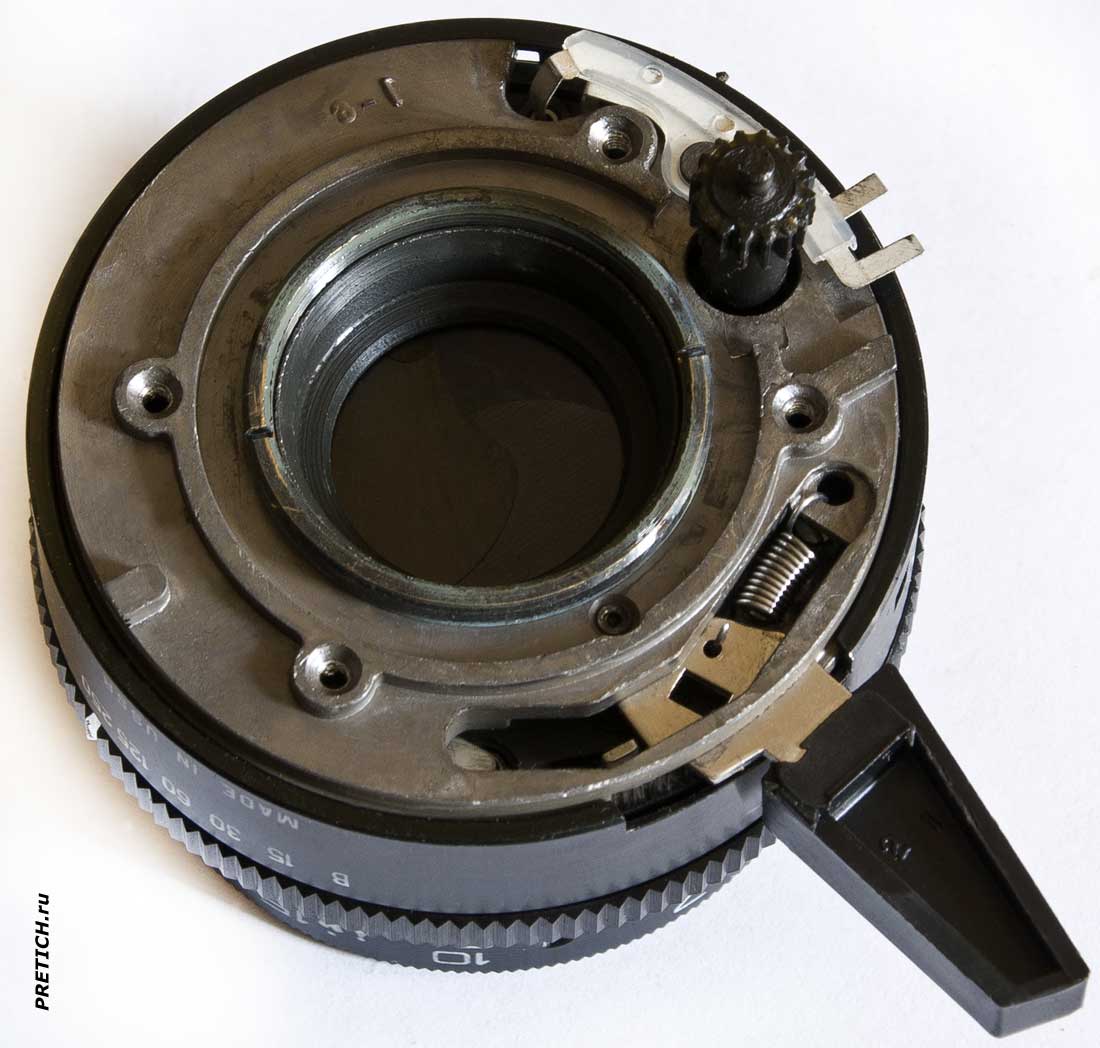

Т-43 4/40 ЛОМО устройство объектива



Обратная сторона объектива Т-43 4/40. Алюминиевая отливка, спусковой рычаг с пружиной... выступающие контакты - идут на синхронизатор вспышки. Выступающий шток с шестерней - через нее и происходит взвод затвора.



Т-43 шток для взвода затвора Смена Символ



Этот шток просто вытаскивается...

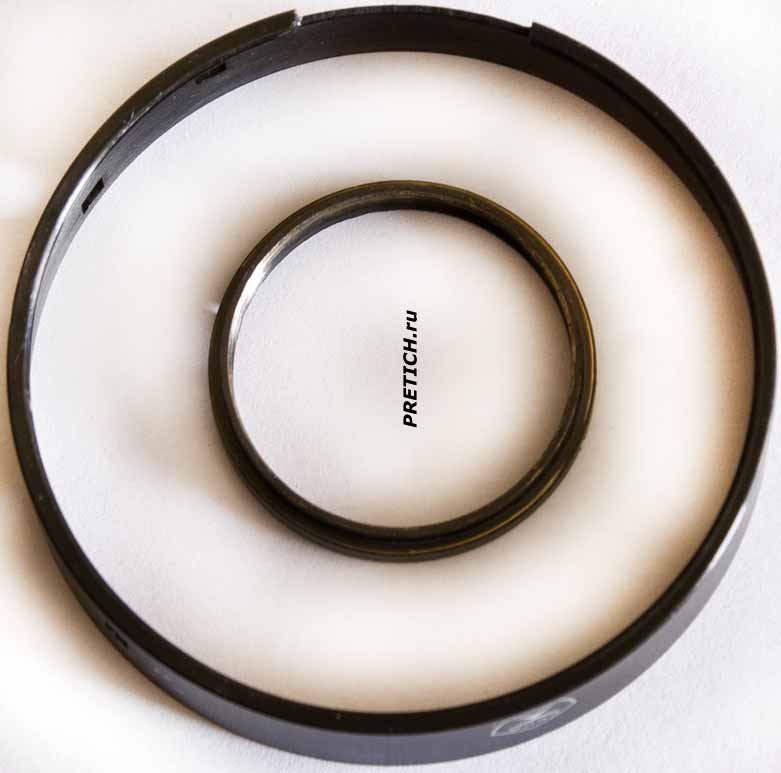

разбираем объектив Т-43 4/40 ЛОМО



Выкручиваем латунное резьбовое кольцо, снимаем алюминиевое внешнее кольцо...

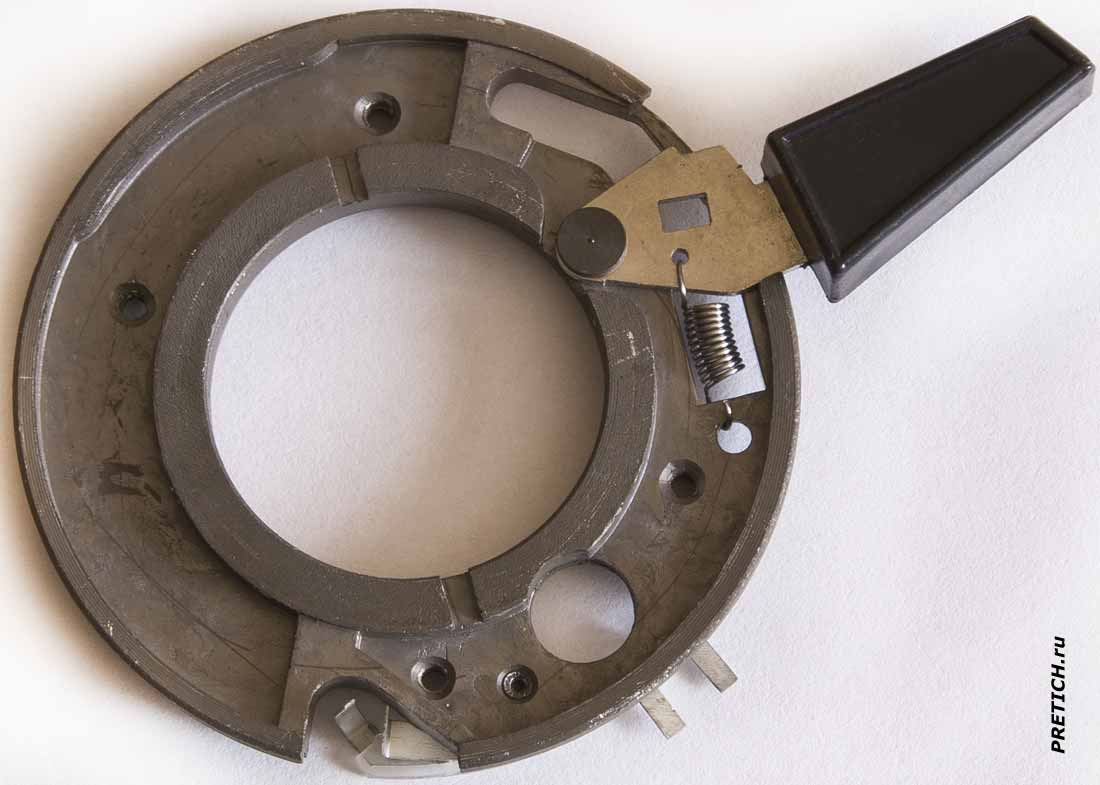

разборка затвора в Т-43 4/40 ЛОМО



Это диск из алюминия же, на нем спусковой рычаг затвора с пружиной, с обратной стороны мы видим контакты для синхронизатора.



Т-43 4/40 ЛОМО объектив для Смены Символ, разбор



Смена-Символ полная разборка объектива



Т-43 4/40 ЛОМО кольца на объективе, СССР



Т-43 4/40 ЛОМО шторки затвора



снимаем шторки с объектива Т-43 4/40 ЛОМО



Т-43 4/40 ЛОМО как устроен объектив, СССР



Смена-Символ разборка и ремонт объектива Т-43



Т-43 4/40 ЛОМО ремонт объектива от Смены-Символ



кольца объектива Т-43 4/40 ЛОМО



Т-43 4/40 ЛОМО хороший ли это объектив



Т-43 4/40 ЛОМО отделяем механизм затвора



Смена-Символ что можно сделать с объективом



Т-43 4/40 разборка объектива от ЛОМО



затвор, механизм, объектив Т-43 4/40 ЛОМО



Т-43 4/40 ЛОМО советский объектив, устройство

Смена-Символ использование объектива в современных



Смена-Символ все части затвора



А здесь мы уже приступаем к разборке самого затвора - объектив тот же, что и на Смене-8М, но затворы разные... Внешнее кольцо объектива - выкручиваем четыре винта и снимаем. Алюминиевый диск со шкалами диафрагм - просто приклеен.



Т-43 4/40 ЛОМО полное описание, устройство



Смена-Символ сам объектив, что с ним делать?



Т-43 4/40 ЛОМО регулировка диафрагмы

Смена-Символ и его объектив Т-43 4/40 ЛОМО



Вот сам объектив - на внешней стороне пластмассовая несъемная насадка (я ее просто сломал). Пластмассовая втулка - ею выставляем размер диафрагмы... Сам объектив Т-43 4/40 ЛОМО, как уже говорил, совершенно идентичен тому, который я разбирал в прошлой статье о Смене-8М, потому повторяться не буду.



В заключение обзора фотоаппарата Смена-Символ, скажем несколько слов. Этот фотоаппарат многие ошибочно принимают как дальнейшую модернизацию Смены-8М, на самом деле они производились одновременно. Смена-Символ должна была сочетать в себе все достоинства Смены-8М, плюс дополнительные удобства - взвод затвора с одновременной протяжкой ленты на один кадр. Это конечно, было несомненное удобство. Видоискатель также стал более симпатичным и главное более удобное его расположение. Однако пропала такая ценная возможность - съемка с помощью спускового тросика, что очень огорчило тогдашних любителей селфи... Я не знаю чем руководствовались конструктора ЛОМО, когда часть корпуса решили делать не из карболита, а из полистирола, может быть снижением веса и снижением себестоимости? Но этот шаг, на мой взгляд, стал минусом.



В общем и целом этот фотоаппарат был хорошо принят фотографами-любителями, как у нас в стране, так и за рубежом. Но все же этих фотоаппаратов было выпущено намного меньше, чем Смена-8М. До наших дней их дожило и того меньше, хотя, разумеется, Смена-Символ никак не может считаться редкостью.



На Белорусском оптико-механическом заводе - БелОМО - с 1974 по 1985 годы выпускался аналогичный фотоаппарат "Вилия" - он был практически копией Смены-Символ, лишь с незначительными внешними, дизайнерскими отличиями... самое большое - смещенное на край гнездо для фотовспышки.



Насчет стоимости... здесь я точных данных не имею. Но есть так сказать "устные свидетельства", что Смена-Символ в начале 70-х годов стоила 15 рублей, затем ее стоимость поднялась до 23, а вначале 90-х она стоила уже 25 рублей...

Я также не нашел ни одного отсканированного "Руководства по эксплуатации"... Если мне оно попадется, я его обязательно отсканирую и выложу...

На этом все.





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
