Смена-8М обзор и разборка фотоаппарата, СССР

Смена-8М разборка объектива Т-43





1 - внешний обзор и первый этап разборки

2 - разборка объектива

3 - Смена-Символ обзор и разборка





В первой части мы рассмотрели и разобрали советский фотоаппарат Смена-8М, теперь мы полностью разберем объектив этого фотоаппарата. На фотоаппарате объектив держится при помощи двух длинных винтов.



+ Щелкайте по фотографиям, чтобы увеличить!

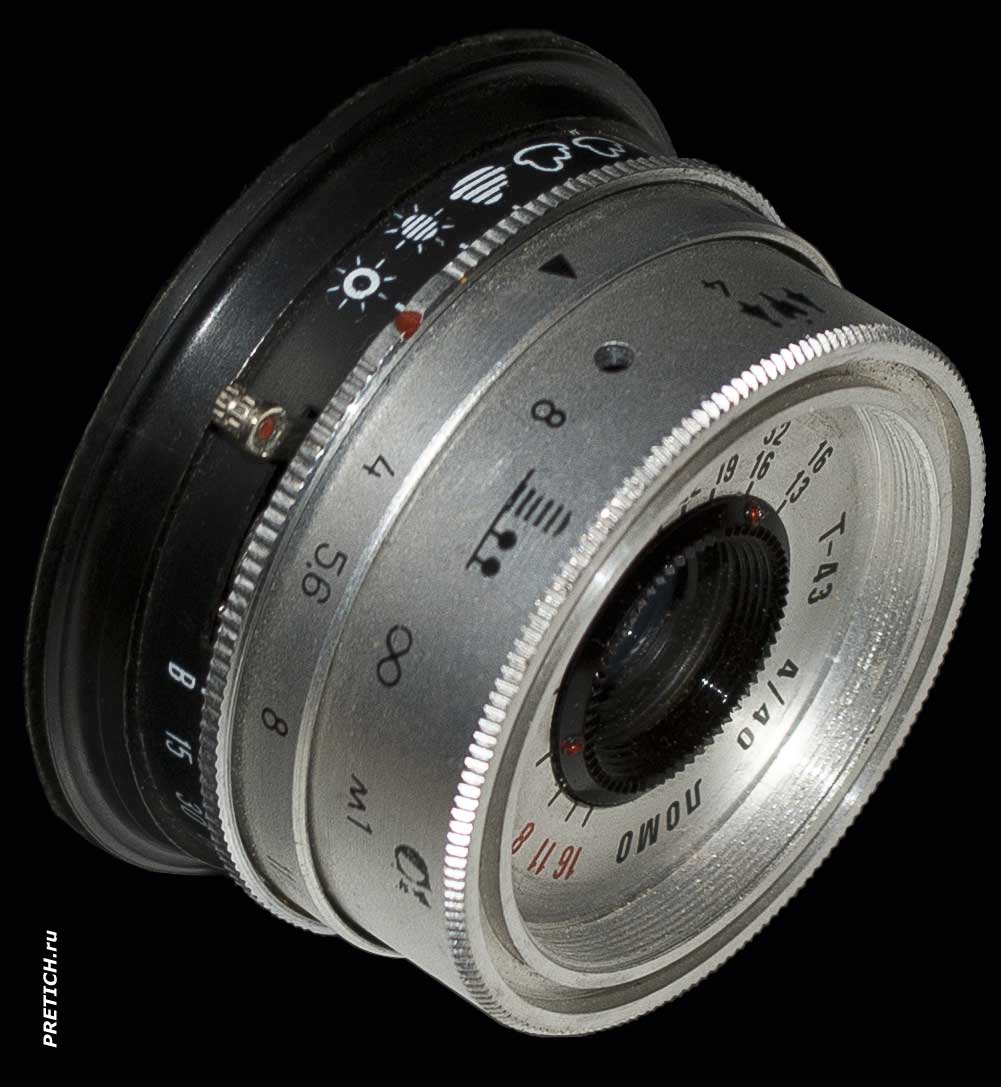

Т-43 4/40 ЛОМО обзор и разборка объектива



Объектив именуется Т-43 4/40 ЛОМО, типа триплет - оптическая схема состоит из трех линз. Линзы имеют просветляющий слой. Объектив использовался в нескольких моделях фотоаппаратов семейства "Смена" - еще с 1961 года. Объектив совмещен с затвором - апертурный центральный затвор. Затвор не связан с механизмом перемотки пленки. Объектив снабжен резьбой для установки светофильтров. На объективе имеется разъем для синхронизатора фотовспышки.



Т-43 4/40 ЛОМО советский объектив, описание из чего состоит объектив фотоаппарата Смена-8М

Разборка объектива...

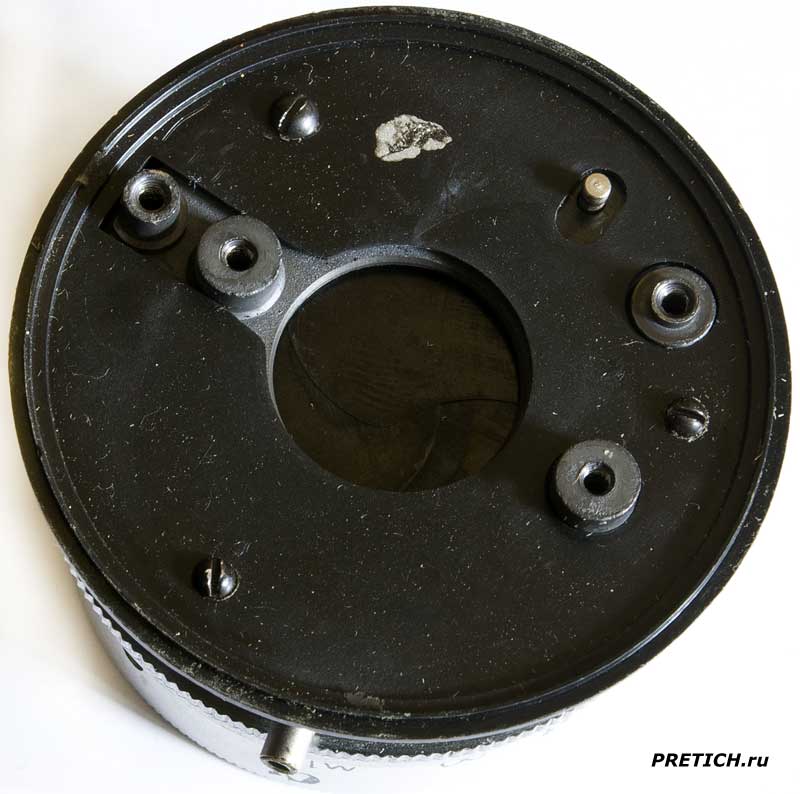

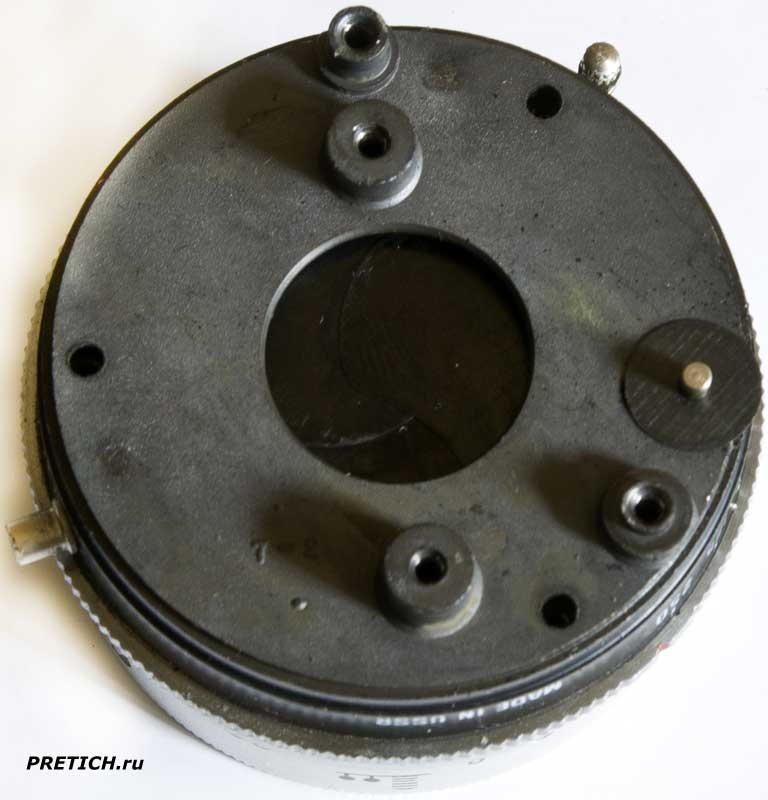

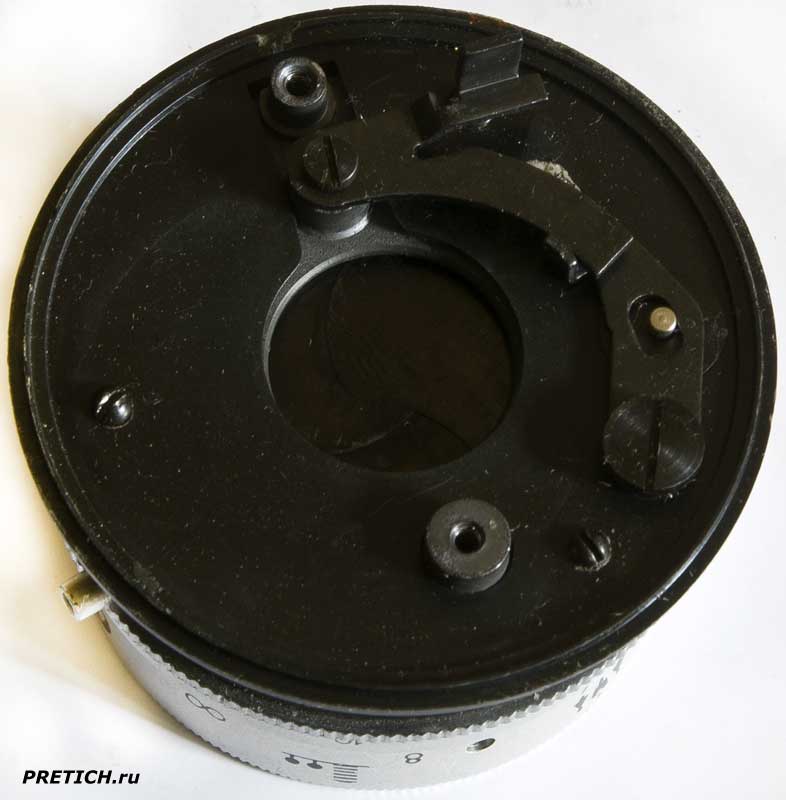

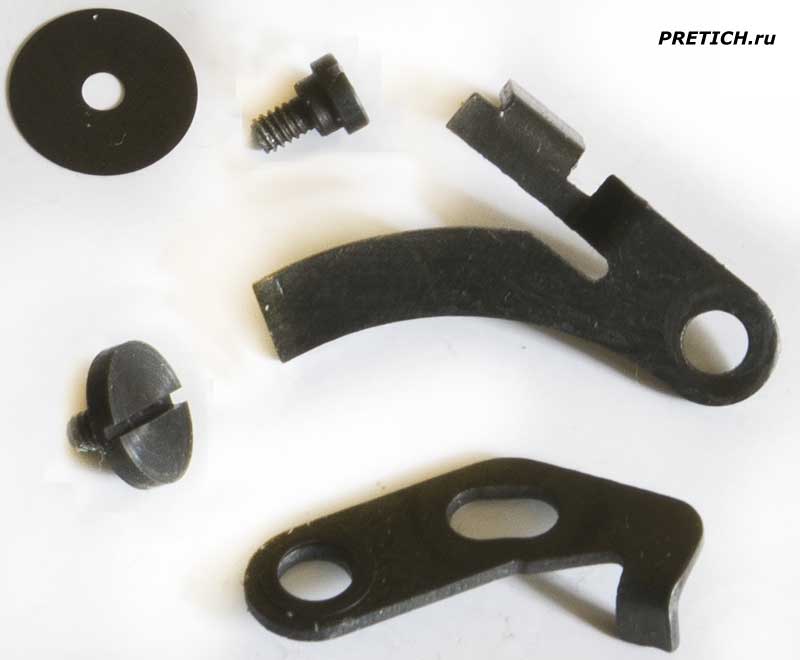

Итак, с внутренней стороны объектива мы видим рычаг спуска затвора, под ним большое пластмассовое кольцо. Выкручиваем винты и снимаем все. Элементы спуска затвора...

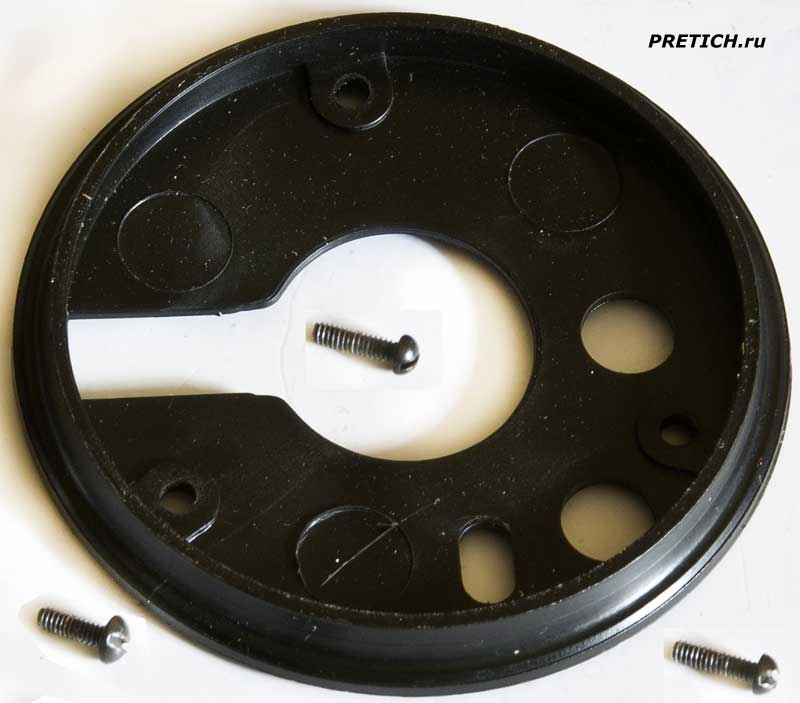

Смена-8М разборка объектива Смена-8М как разобрать объектив

Пластмассовое кольцо с другой стороны.

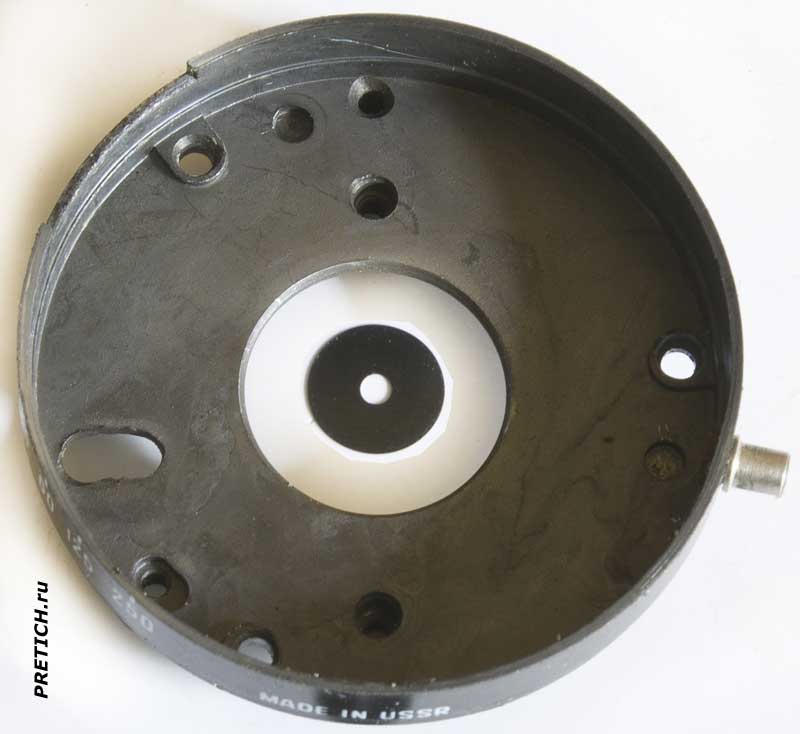

Т-43 4/40 ЛОМО устройство объектива, разбираем Смена-8М ремонт объектива фотоаппарата

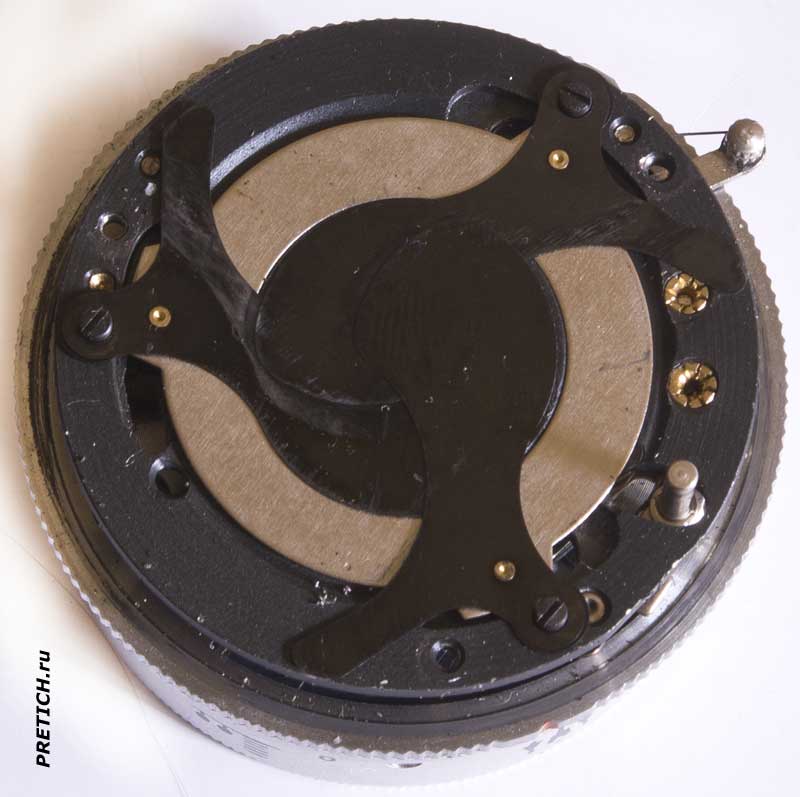

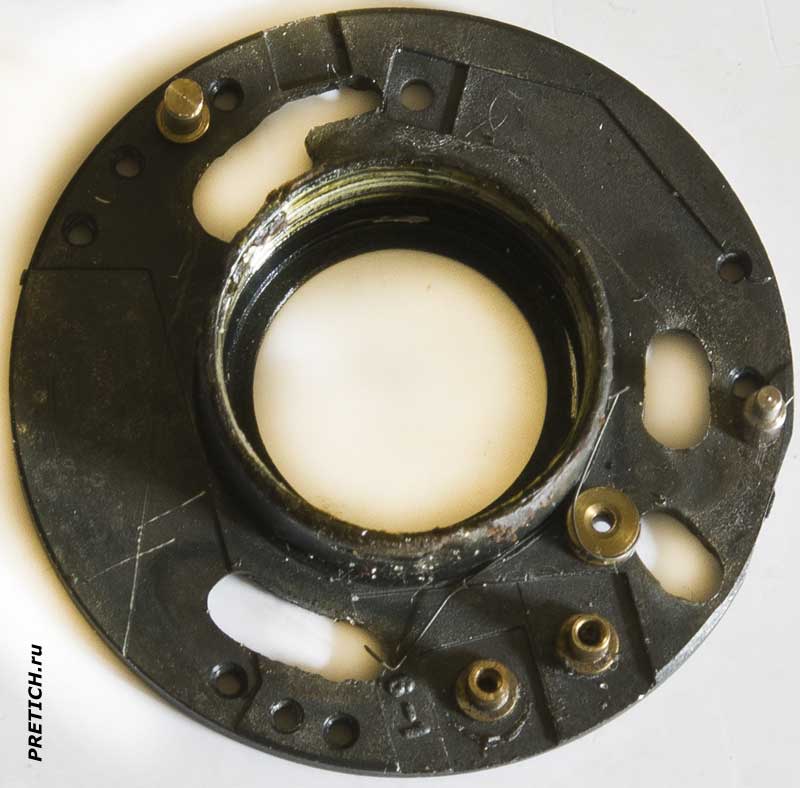

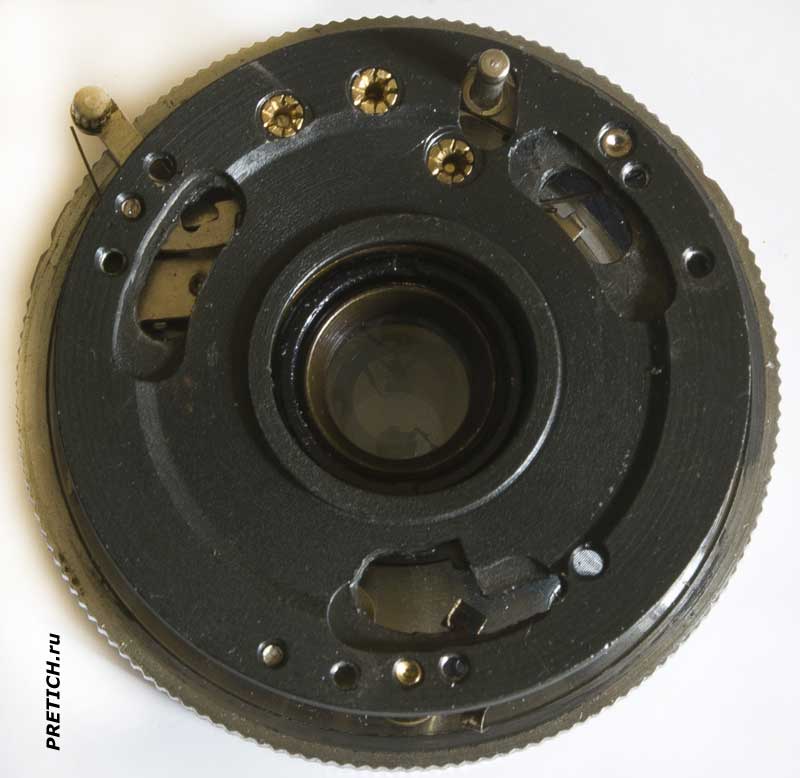

Алюминиевый корпус затвора, посередине видим лепестки затвора... Снимаем и его - обратная сторона.



Т-43 4/40 ЛОМО устройство затвора объектива

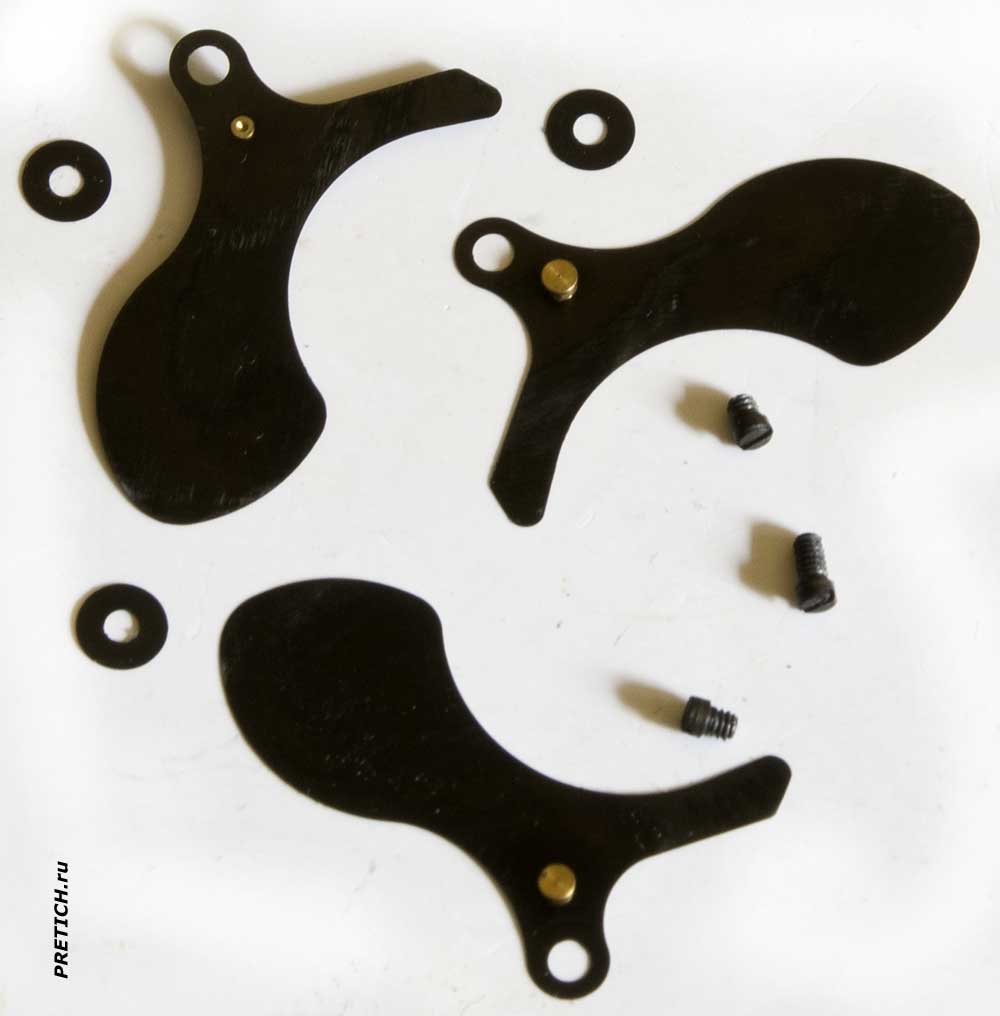

Смена-8М шторки затвора в объективе



Т-43 4/40 ЛОМО все этапы разборки объектива

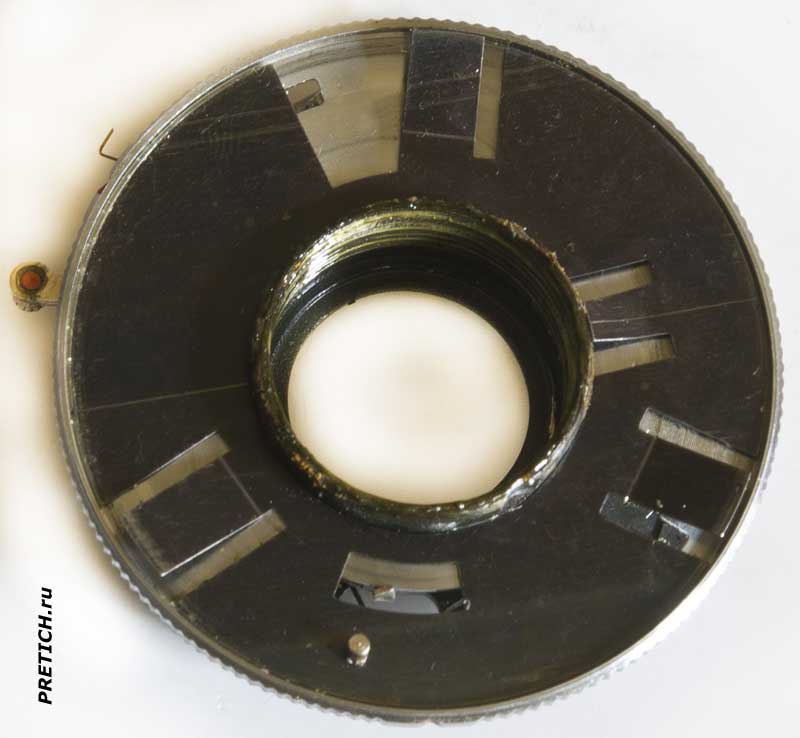

Смена-8М кольцо в объективе фотоаппарата



Т-43 4/40 ЛОМО полная разборка объектива



Смена-8М разборка объектива Т-43



Смена-8М разборка, описание, все детали

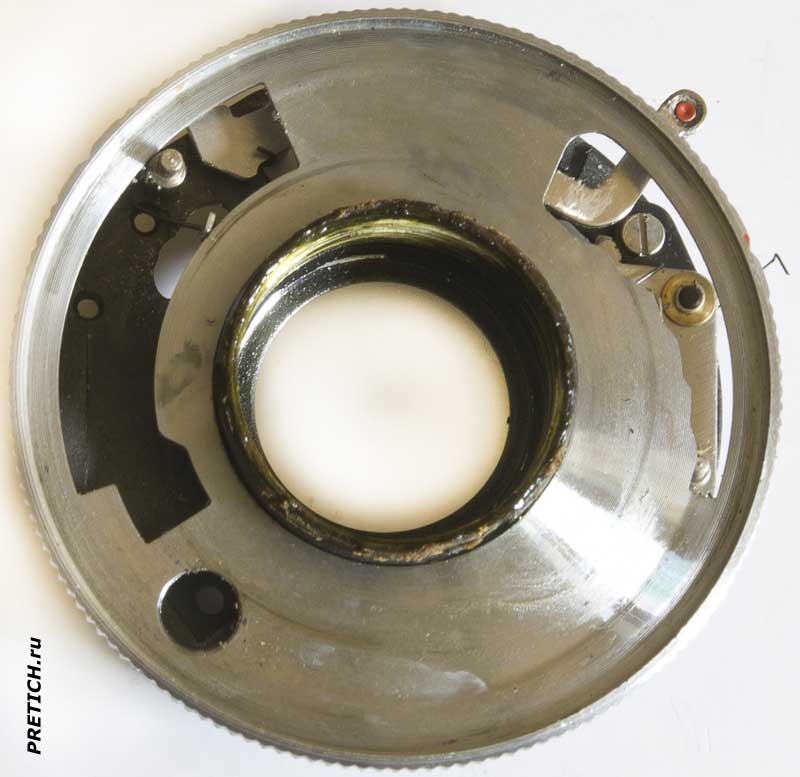

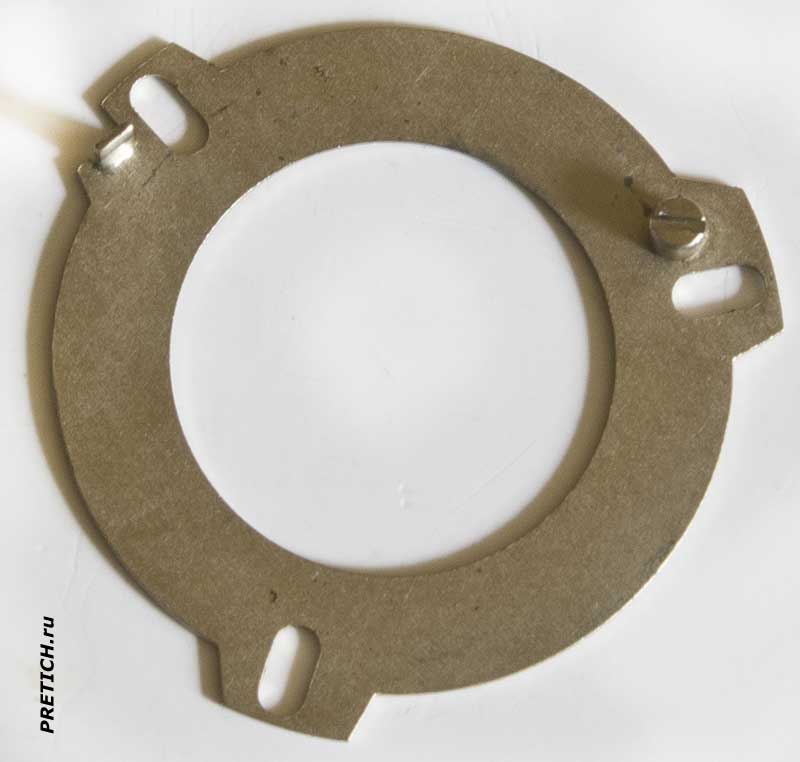

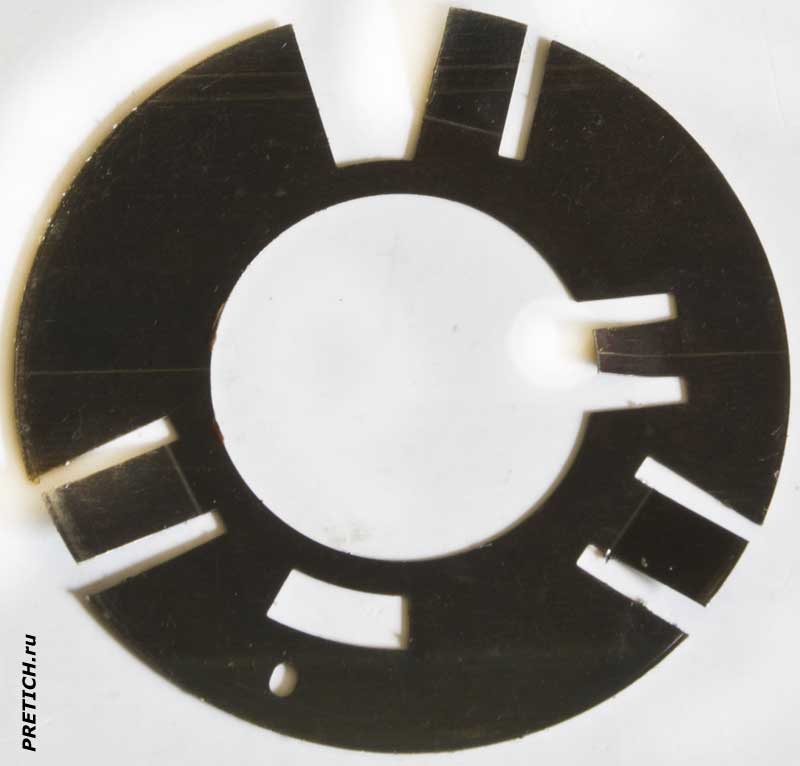

Т-43 4/40 ЛОМО кольцо в затворе, разборка

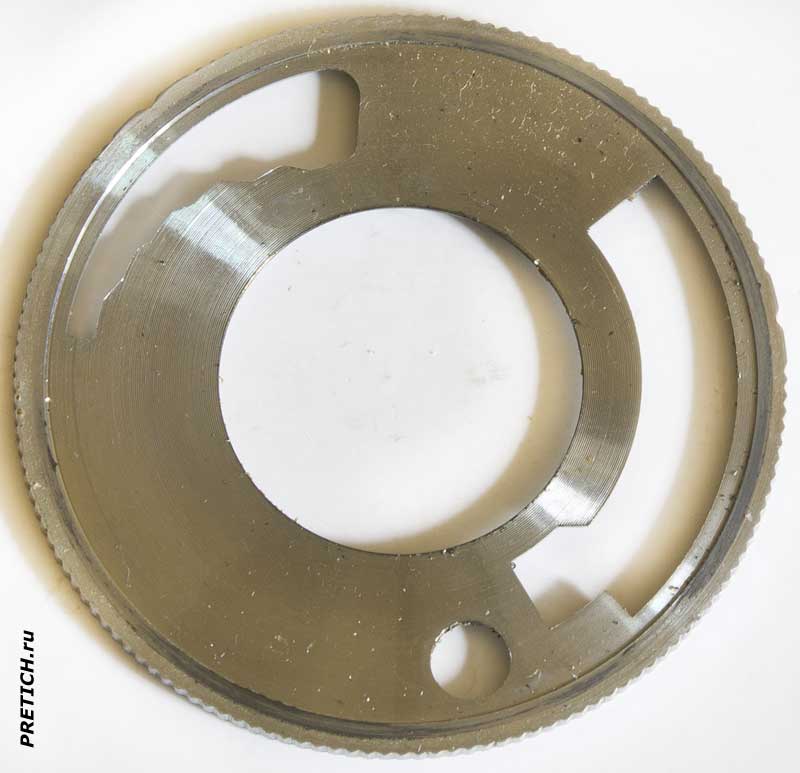

Смена-8М кольцо выдержек в объективе

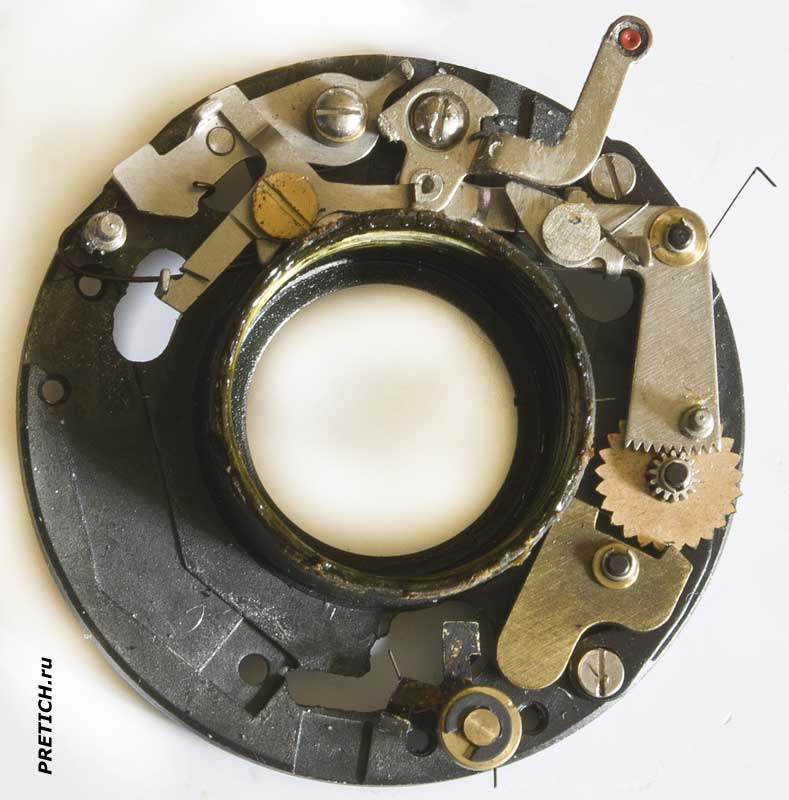

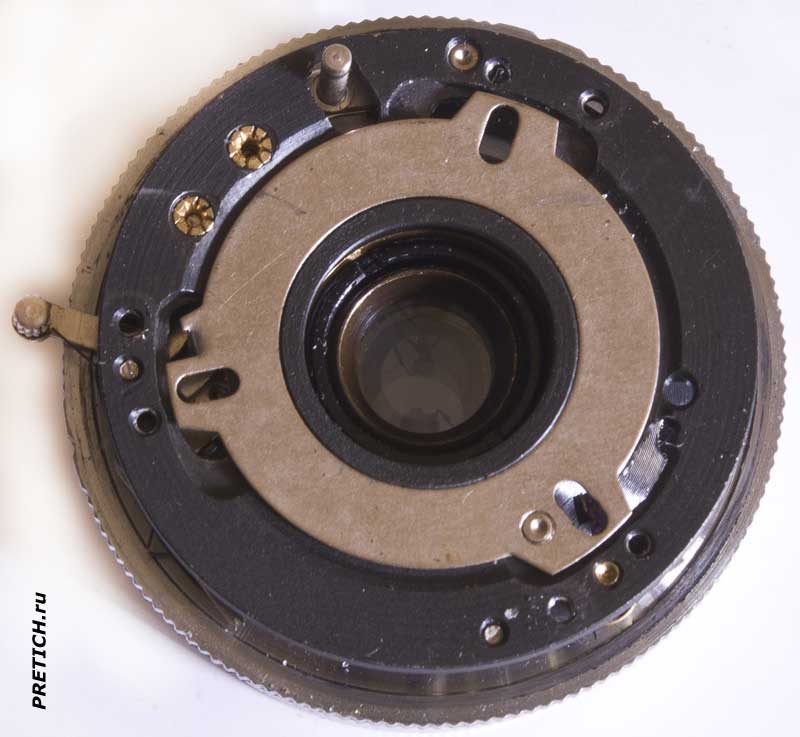

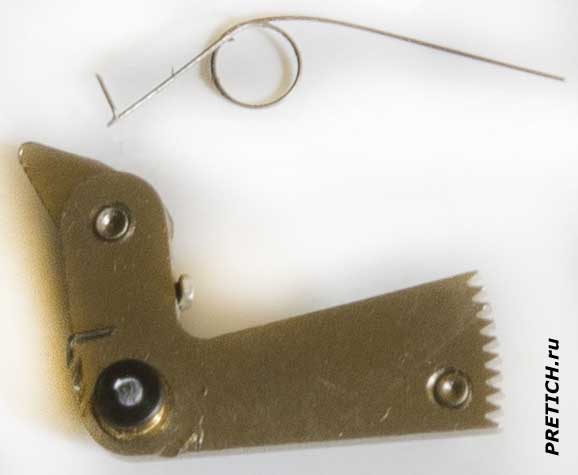

Т-43 4/40 ЛОМО механизм центрального затвора

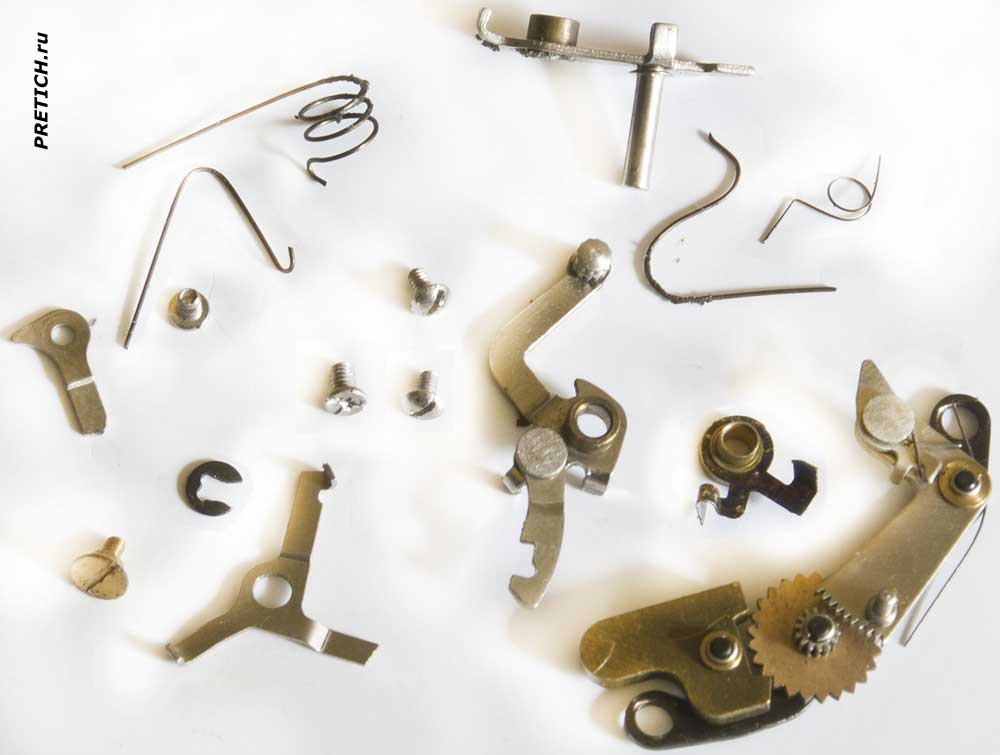

Т-43 4/40 ЛОМО все элементы затвора в разборке



Смена-8М из каких деталей состоит затвор



Т-43 4/40 ЛОМО кольцо затвора, снимаем



разборка объектива и затвора Смена-8М

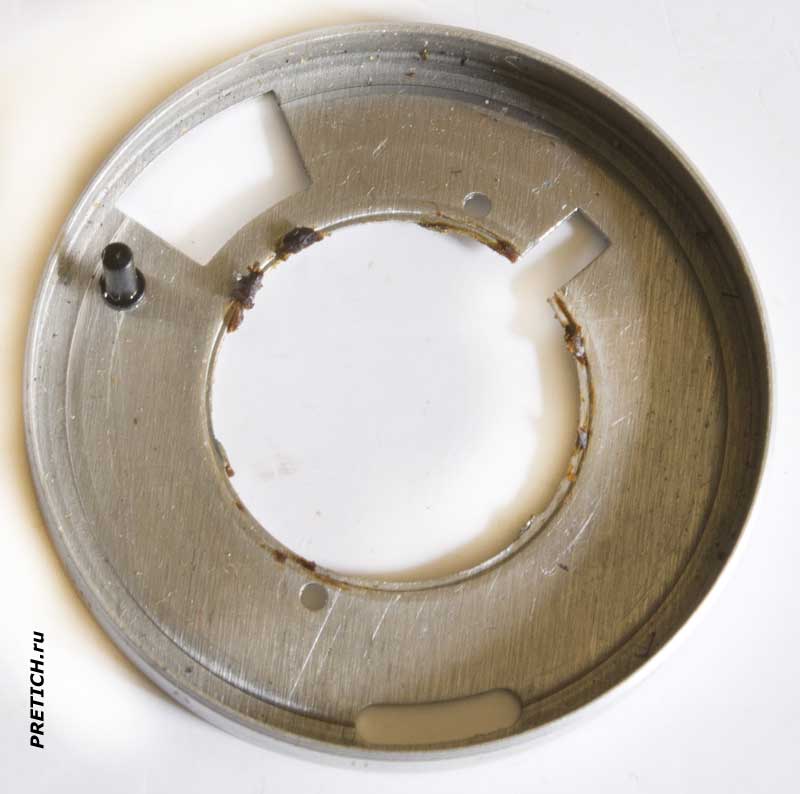

Смена-8М кольцо в затворе объектива



Разбираем объектив Т-43... шторки затвора... устройство настройки выдержки... В общем, все фотографии и все элементы.

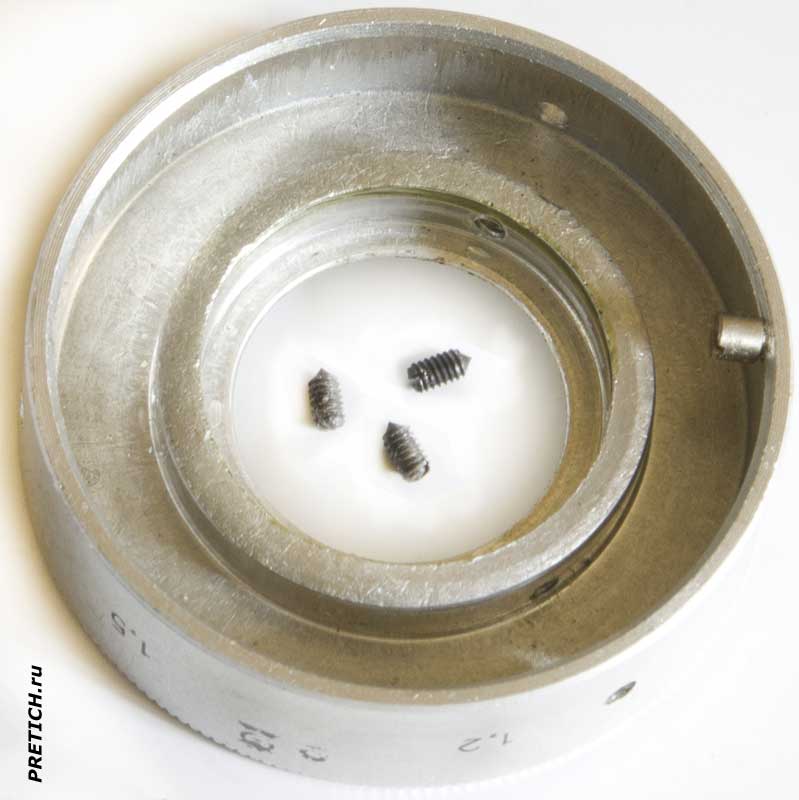

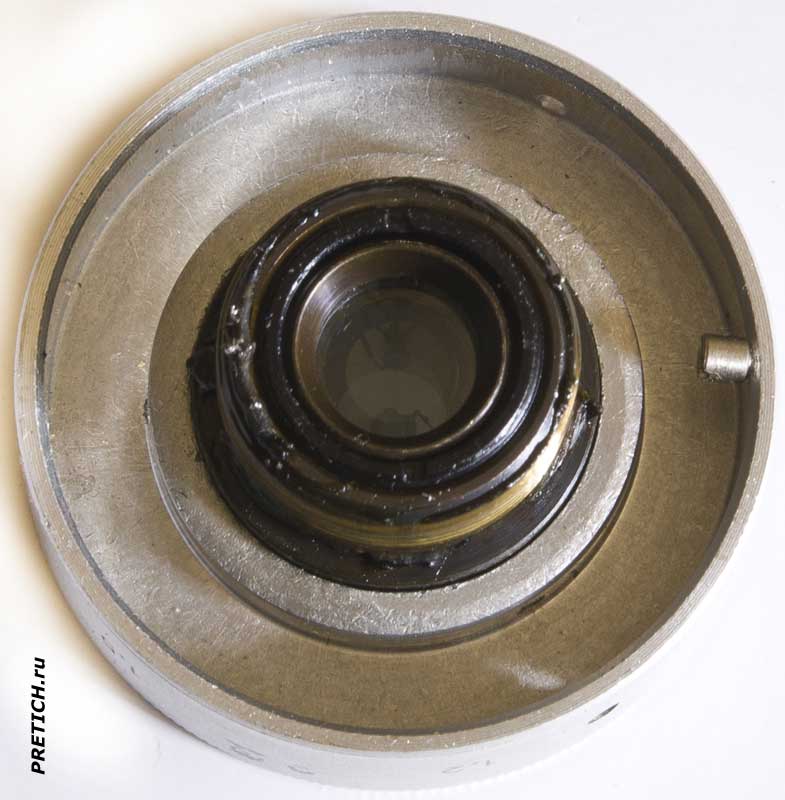

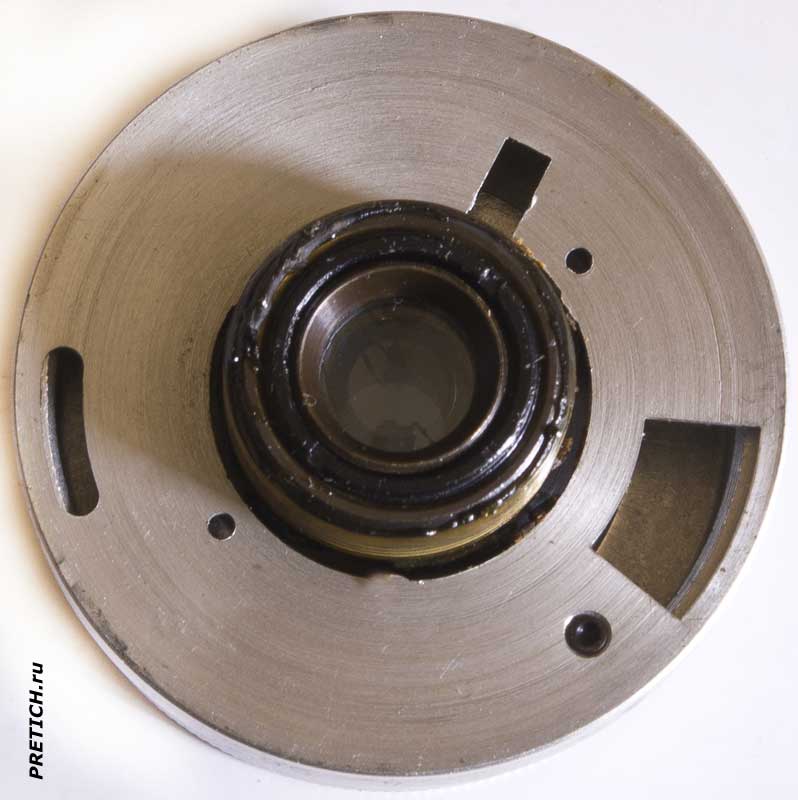

Т-43 4/40 ЛОМО объектив в алюминиевом диске Смена-8М снимаем внешнее алюминиевое кольцо

Разборка...



Теперь у нас остается сам объектив, он заключен в большое алюминиевое кольцо. Выкручиваем три винта и извлекаем объектив.

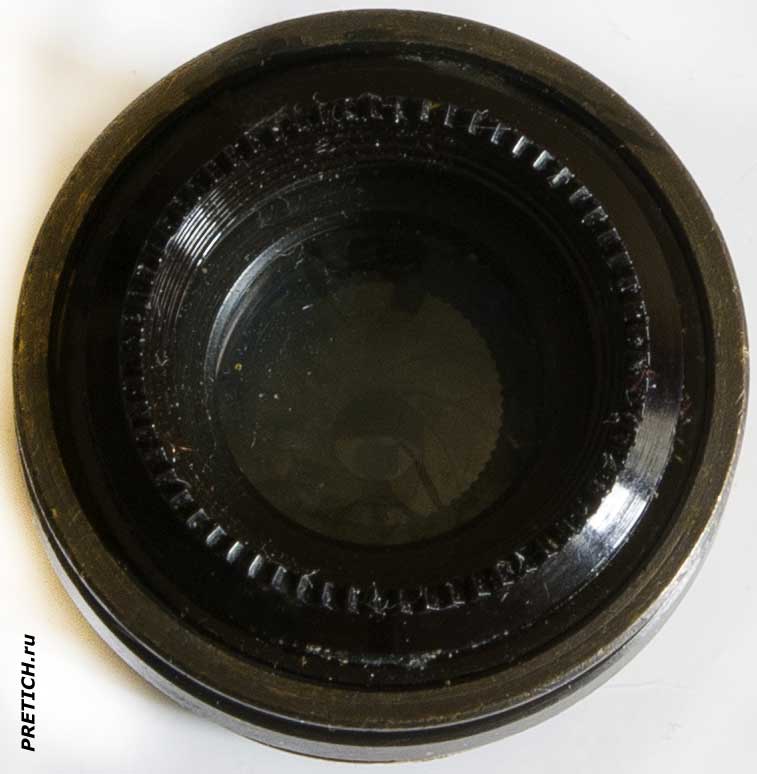

Т-43 4/40 ЛОМО сам объектив, вместе с диафрагмой Смена-8М описание объектива Т-43, советский Смена-8М кольцо регулировки диафрагмы

Объектив Смены-8М...

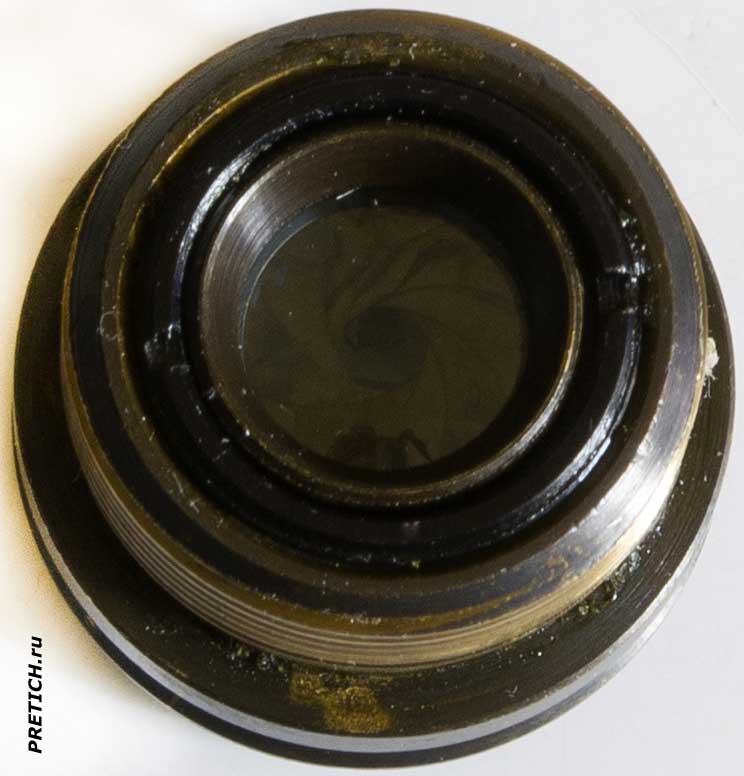

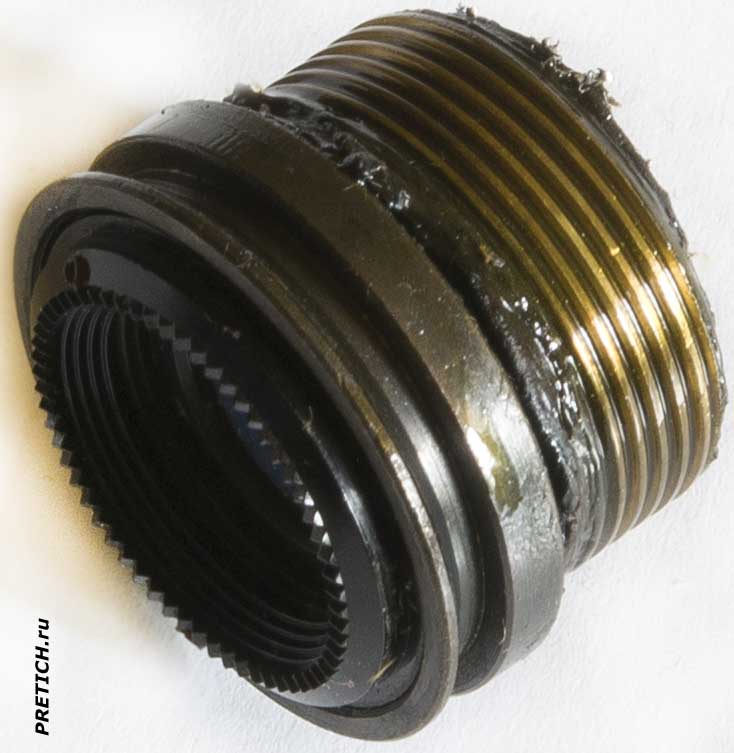

Объектив изготовлен из латуни, с пластмассовой вставкой - настройкой ирисовой диафрагмы.

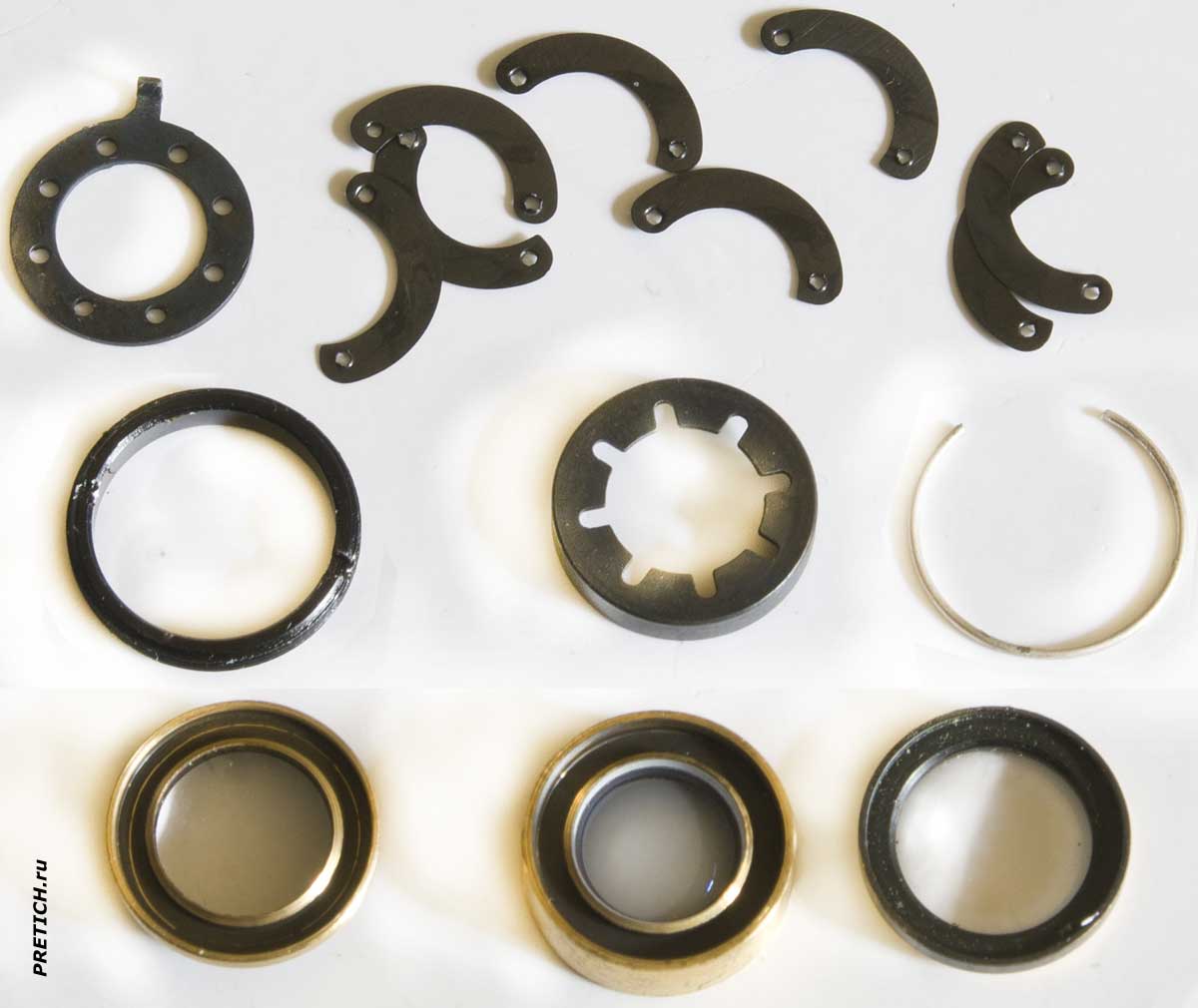

Т-43 4/40 ЛОМО линзы, ирисовая диафрагма - разборка

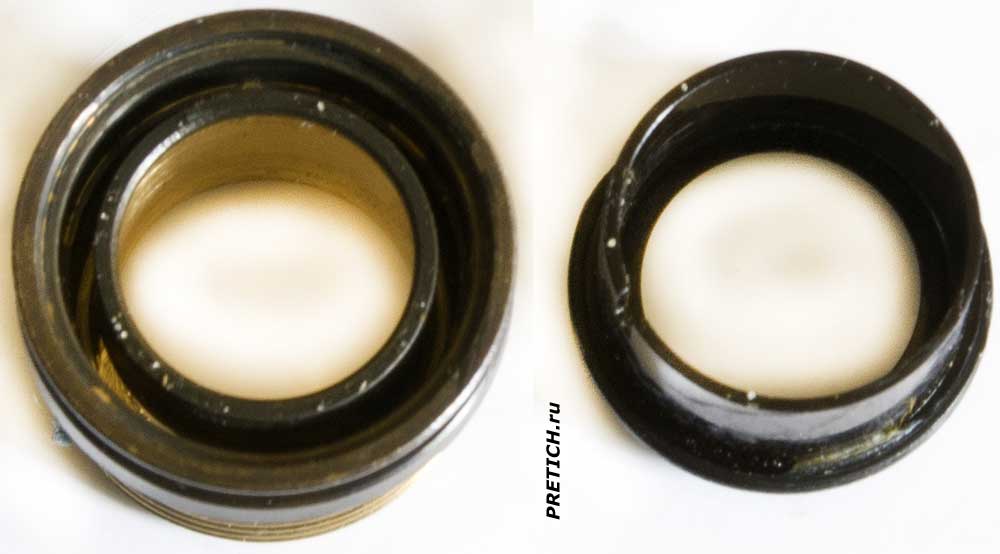

Смена-8М латунный объектив, кольцо диафрагмы



Разбираем и объектив... вот все, из чего он состоит.



Смена-8М пример съемки фотоаппаратом, Михаил Дмитриенко снимок сделанный фотоаппаратом Смена-8М, 1982 год

Примеры фотографий на Смене-8М... на фото я сам.



На этом разборка и объектива Т-43, да и самого фотоаппарата Смена-8М закончена. У меня сохранилось пара фотографий сделанных не этой, но точно такой же Сменой-8М, фото примерно 1982-1983 гг. У снимающего - это был один мой друг - не было совершенно никакого опыта фотосъемки, удивительно, что вообще что-то получилось.



Фотоаппарат Смена-8М получился очень удачным, он был дешев в производстве, но не в ущерб качеству и функциональности - для фотокамеры начального уровня, разумеется. В розничной продаже он много лет стоил всего 15 рублей, в конце 80-х годов его цена выросла до 25, а затем в 1991 году до 35 рублей... По соотношению цена-качество-возможности он и по сей день не имеет себе равных. Фотоаппарат заслужил любовь как самый народный.



Следующим фотоаппаратом на обзор и разборку у меня будет Смена-Символ, так что - до новых встреч.





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.

Комментарии
748 #1 yolllo
September 05 2021 12:57:44
А что за кончик пружины торчит из объектива, куда он должен быть заправлен?
1 #2 Pretich
September 07 2021 04:50:44
Кабы знать... Улыбчивый

Давно это было, и давно ничего о этого не осталось... Впрочем, в интернете я видел очень подробные чертежи этого аппарата, там наверное и ответ найдется.
