Статьи » IT - высокие технологии » LB070W02 6850L-0133A 7-дюймовая ЖК-матрица
LB070W02 6850L-0133A 7-дюймовая ЖК-матрица

7-дюймовая ЖК-матрица LB070W02 6850L-0133A



Сегодня я разберу жидкокристаллическую матрицу от портативного DVD плеера PHILIPS PET716/12, который я описал и полностью разобрал на другом своем сайте... Этот ЖК-экран применяется не только в подобных плеерах, но и в планшетных компьютерах, навигаторах, и, насколько я знаю, в различных устройствах, типа кассовых аппаратов, терминалов, технических дисплеях...



LB070W02 6850L-0133A LCD матрица, описание



Матрица не имеет никаких внешних наклеек, или маркировок. В плеере она была частично оклеена скотчем... Плата электроники, и все...

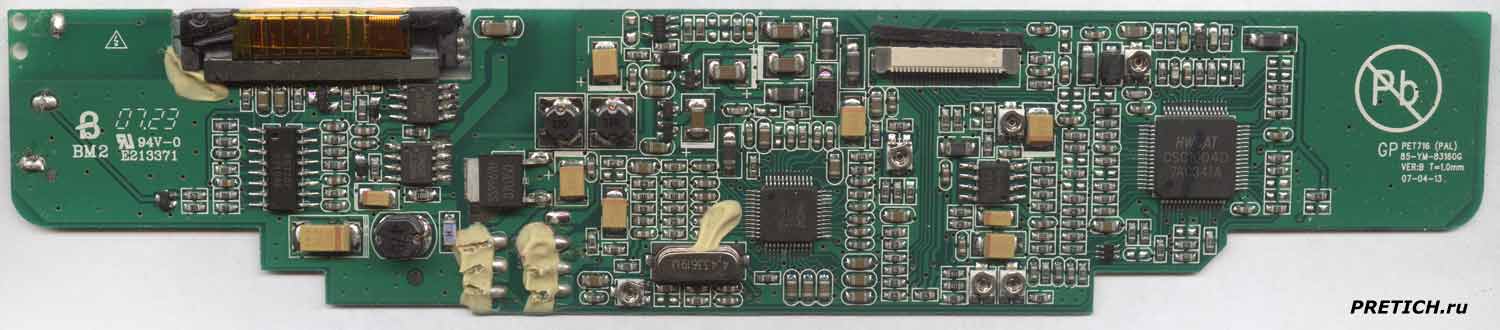

PET716 (PAL) 85-YM-83160G плата LB070W02 6850L-0133A

+ Щелкните по рисунку, чтобы увеличить! Click on the image to enlarge!

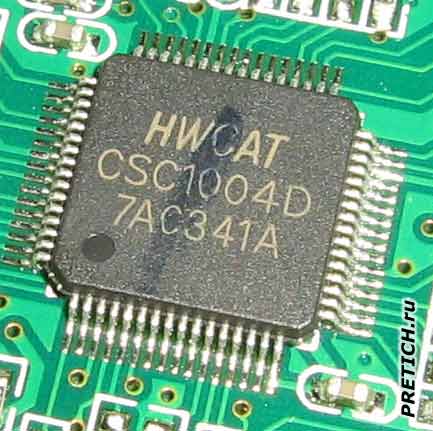

HWCAT CSC1004D микросхема LCD TFT контроллер

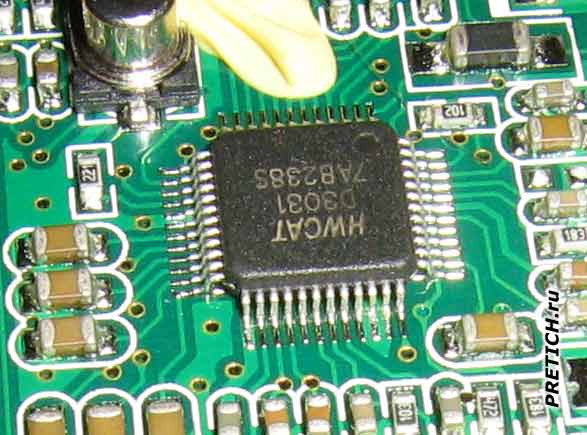

HWCAT D3031 микросхема контроллера ЖК матрицы



3414A операционный усилитель на плате LCD

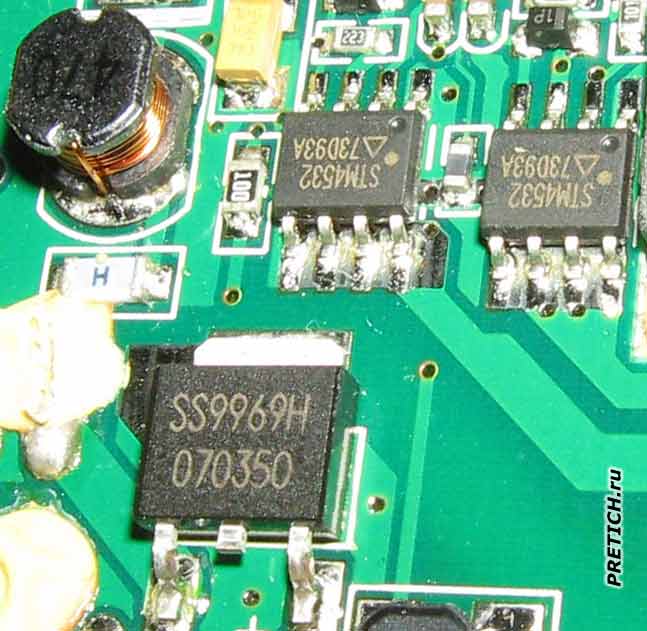

SS9969H стабилизатор и STM532 73D93A МОСФЕТ



SS7701 микросхема управления подсветкой ЖК матрицы



Начнем с платы электроники, она обязательная часть этой матрицы. Плата включает в себя контроллер дисплея и инвертор лампы подсветки. На плате надписи такие: логотип в виде буквы B, BM2, E213371, GP PET716 (PAL) 85-YM-83160G VER:B T-1.0mm 07-04-13. На плате такие элементы: микросхемы HWCAT CSC1004D 7AC341A, 3414A 63348A, HWCAT D3031 7AB238S, STM4532 73D93A, SS7707 071035. Стабилизатор SS9969H 070350. Кварцевый генератор 4.433619M. Два дросселя с маркировкой 220 и один 470. На плате один разъем, для подключения шлейфа матрицы.

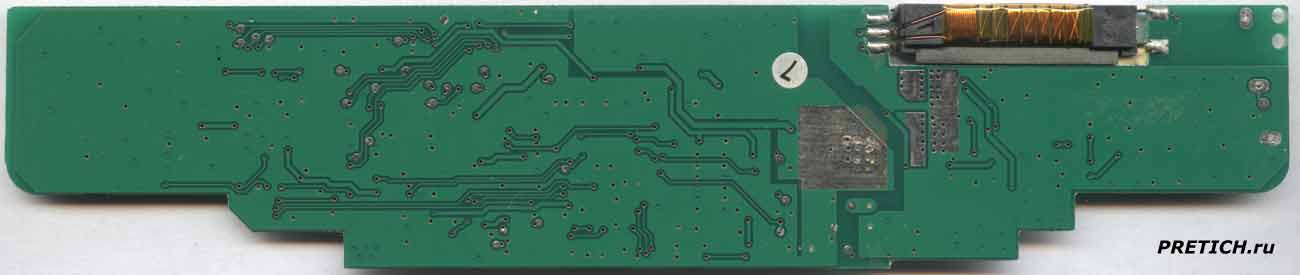

LB070W02 6850L-0133A плата 85-YM-83160G

+ Щелкните по рисунку, чтобы увеличить! Click on the image to enlarge!



На обратной стороне никаких деталей нет. Трансформатор инвертора впаян в специальном вырезе на плате.



LB070W02 6850L-0133A разъем подключения матрицы



На плату идет кабель из шести проводов - три питание, остальные сигнал и управление.



Теперь приступим к разбору самой матрицы. Она заключена в стальной корпус, сбоку к корпусу припаян провод - масса. Внутрь уходит шлейф и два провода.



LB070W02 TFT матрица 6850L-0133A замена



LB070W02 6850L-0133A устройство ЖК дисплея



LB070W02 6850L-0133A маркировка на ЖЕ матрице



LB070W02 6850L-0133A шлейф подключения матрицы

+ Щелкните по рисунку, чтобы увеличить! Click on the image to enlarge!



Снимаем верхнюю стальную рамку и извлекаем ЖК-матрицу. Она обычная... На стекле есть маркировка 5XC760333KX9. Основная маркировка находится на шлейфе:

P/N: 6850L-0133A

DESC: LB070W02 FPC

DESIGNED^ 2006/8/4

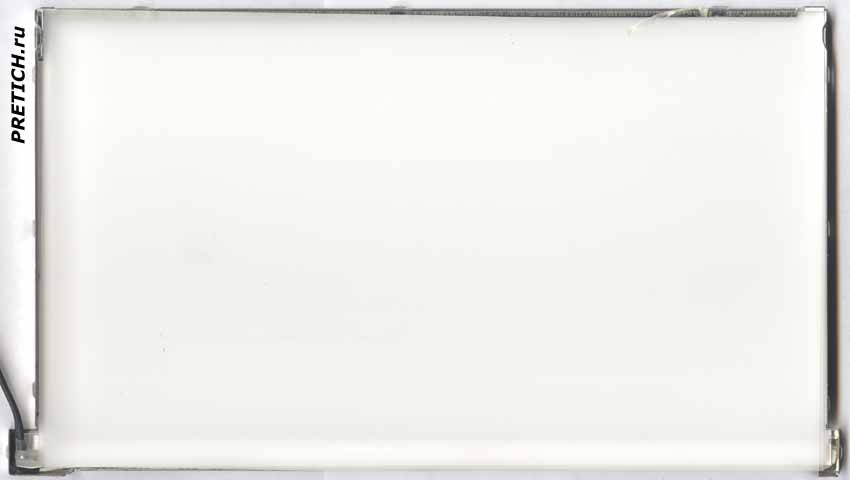

LB070W02 6850L-0133A полная разборка дисплея



Под матрицей, в корпусе остается подсветка и поляризационные фильтры. Здесь мы имеем три пластинки фильтров, под ними лист оргстекла - световод. Он сужается к одному краю... Под ним на стальной корпус наклеен белая отражающая пленка.

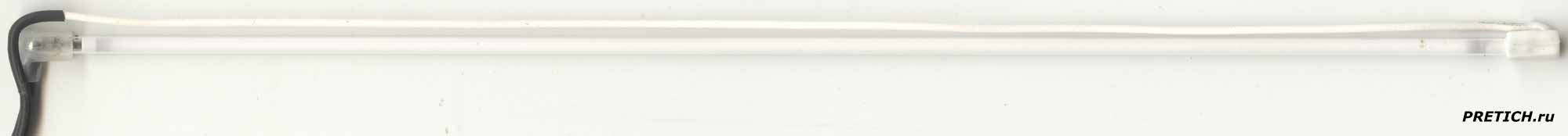

LB070W02 6850L-0133A лампа подсветки матрицы

+ Щелкните по рисунку, чтобы увеличить! Click on the image to enlarge!



На толстой стороне световода располагается одна лампа подсветки - стандартная, длиной 170 мм.



Матрица LB070W02 6850L-0133A имеет разрешение 480x234 пикселей, соотношение сторон 16:9.





Михаил Дмитриенко, специально для PRETICH.ru

2015 г.





LB070W02 6850L-0133A 7-inch LCD matrix





Today, I make out the liquid crystal matrix on a portable DVD player PHILIPS PET716 / 12, which I have described and fully dismantled at the other site ... This LCD screen is used not only in these players, but in tablet PCs, browsers, and as far as I know, in a variety of devices such as cash registers devices, terminals, industrial displays ...

Matrix has no external labels or markings. The player she was partially papered tape ... Electronics Board, and all ...

Let's start with the electronics board, it is a mandatory part of the matrix. The fee includes a display controller and inverter lamp backlight. The board inscriptions are: the logo of the letter B, BM2, E213371, GP PET716 (PAL) 85-YM-83160G VER: B T-1.0mm 07-04-13. On board the following items: chips HWCAT CSC1004D 7AC341A, 3414A 63348A, HWCAT D3031 7AB238S, STM4532 73D93A, SS7707 071035. stabilizer SS9969H 070350. crystal oscillator 4.433619M. Two throttle labeled 220 and one 470. The board one connector for connection stub matrix.

On the reverse side there are no details. Inverter transformer soldered in a special cut-out on the board.

On fee is wire cable of six - three meals, the rest of the signal and control.

We now proceed to the analysis of the matrix itself. It is enclosed in a steel housing, the side wire soldered to the body - weight. Inwards leaves trail and two wires.

Remove the top steel frame and extract the LCD matrix. It is usual ... On the glass is labeled 5XC760333KX9. Home Marking is on a loop:

P / N: 6850L-0133A

DESC: LB070W02 FPC

DESIGNED : 2006/8/4

Under the matrix in the body is light and polarizing filters. Here we have three records filters underneath the sheet Plexiglas - fiber. It narrows to one edge ... Beneath a steel housing glued white reflective film.

In the thick of the optical fiber is a backlight - the standard length of 170 mm.

Matrix LB070W02 6850L-0133A has a resolution of 480x234 pixels, an aspect ratio of 16: 9.





Michael Dmitrienko, especially for PRETICH.ru

2015





***
