Jing Yi JY-908A велосипедный прибамбас

Jing Yi JY-908A велосипедный прибамбас





Эта штука называется Jing Yi JY-908A, а также - велосипедный сигнал (Electric Horn), или еще называют - велофара передняя. Как бы там не было, ее основное предназначение подавать звуковой сигнал, который сопровождается и световым сигналом. Jing Yi JY-908A крепится на руль велосипеда, отдельно крепится кнопка. Питание - две батарейки, которые вставляются внутрь устройства.



Итак, рассмотрим эту штуку, разберем и заглянем во внутрь. Правда, сразу оговорюсь - это устройство ко мне попало в изрядно потрепанном виде, без кнопки, и тем более без упаковки... описываю то, что есть.

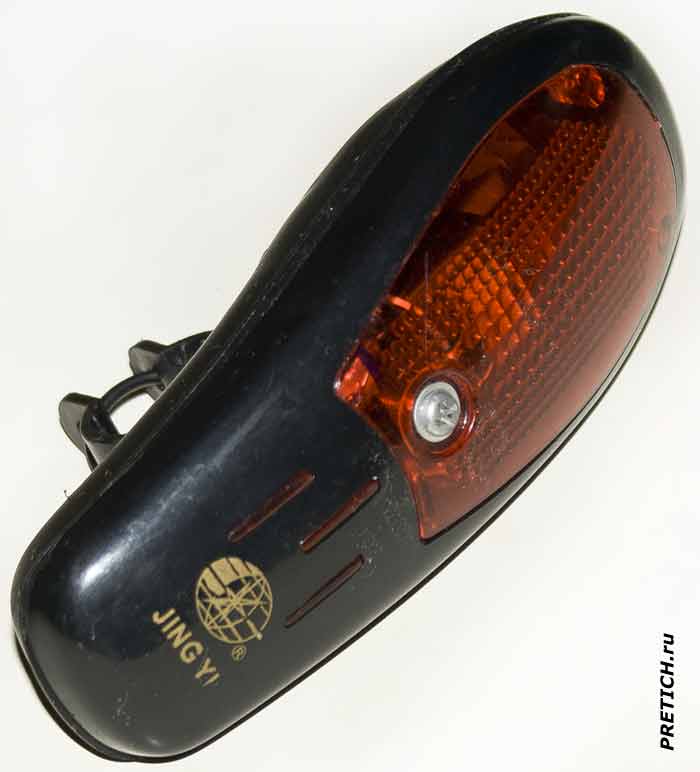

Jing Yi JY-908A велосипедный сигнал, Китай, обзор

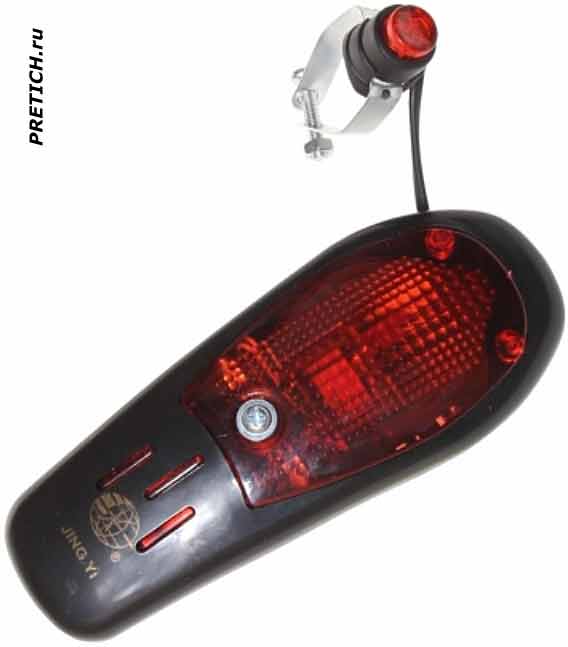

Итак, этот сигнал-фара имеет форму, которую вы можете видеть на фото. Корпус пластмассовый. На передней стороне большая вставка из красного прозрачного оргстекла, ниже три полосы из того же оргстекла и логотип JING YI.

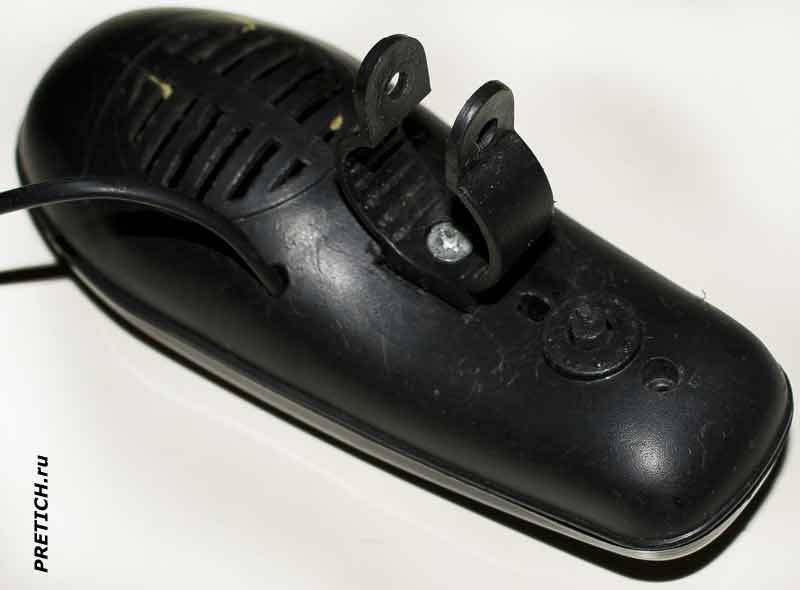

Jing Yi JY-908A велофара и сигнал, Electric Horn



На задней стороне зарешеченное отверстие - под ним источник звукового сигнала. Далее прикручивается хомут, с помощью которого устройство крепится к велосипеду. Рядом отверстие, из которого выходит шнур с кнопкой на конце - эта кнопка крепится на руле, рядом с ручкой. Ниже идет переключатель (на фото он сломан) - это переключение режимов сигнала и света фонаря.



Разбираем устройство. Чтобы это сделать, надо выкрутить один единственный шуруп на передней стороне, на стекле фонаря. Готово, корпус разделен на две половинки. Смотрим внутрь.

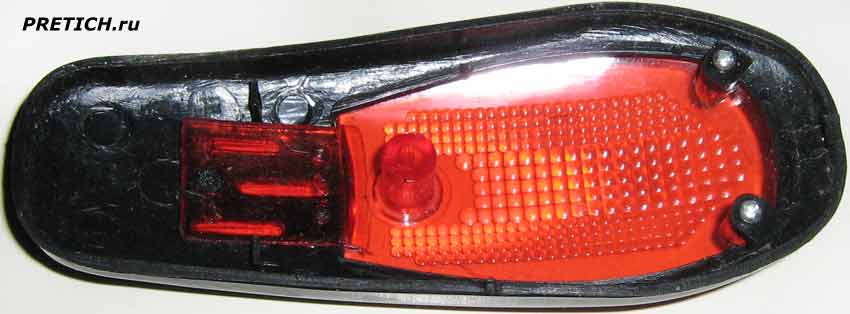

Jing Yi JY-908A передняя крышка, как заменить батарейки



Передняя половинка корпуса не имеет ничего интересного, сам корпус и рифленая вставка.

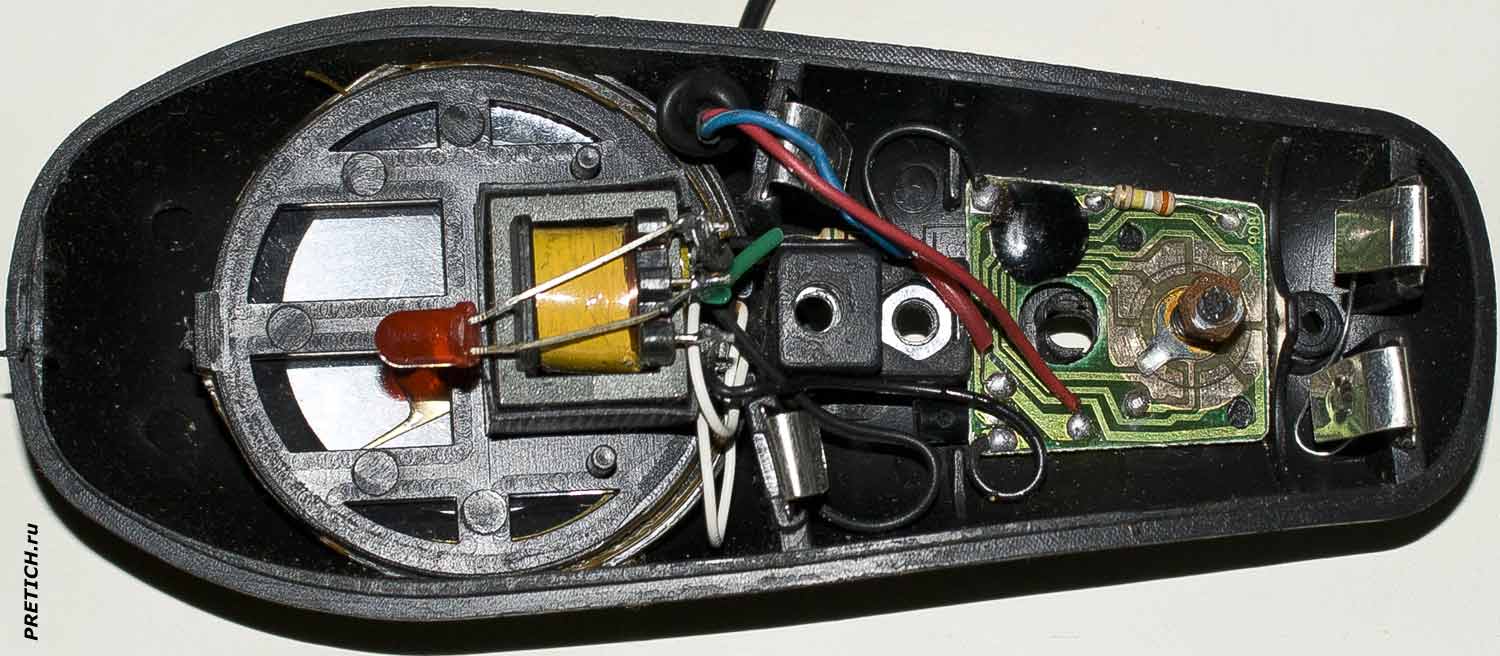

Jing Yi JY-908A полная разборка сигнала

+ Щелкните по фото, чтобы увеличить!



Во второй половинке все интереснее - здесь все нехитрое содержимое... Посадочное место под две батарейки формата АА. Под ними плата электроники, от нее идут провода на кнопку, на трансформатор, на один красный светодиод и на звуковой излучатель. Извлекаем все это на свет божий.

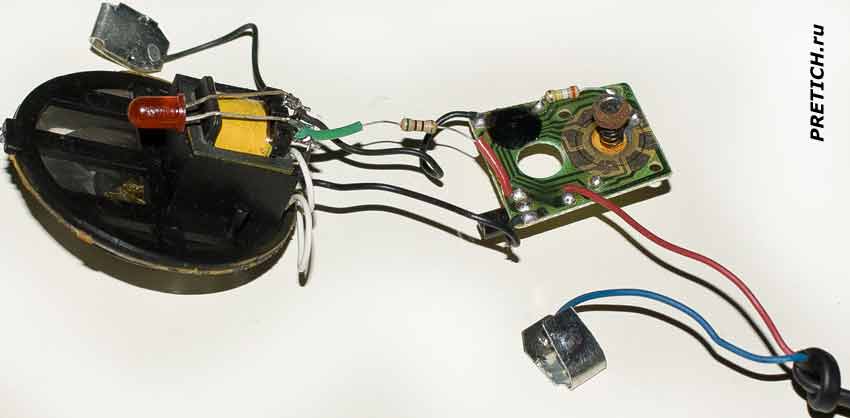

Jing Yi JY-908A устройство велосипедного сигнала



Внешне вся начинка Jing Yi JY-908A выглядит так, как показано на фото сверху. Все очень просто, но рассмотрим элементы по отдельности.

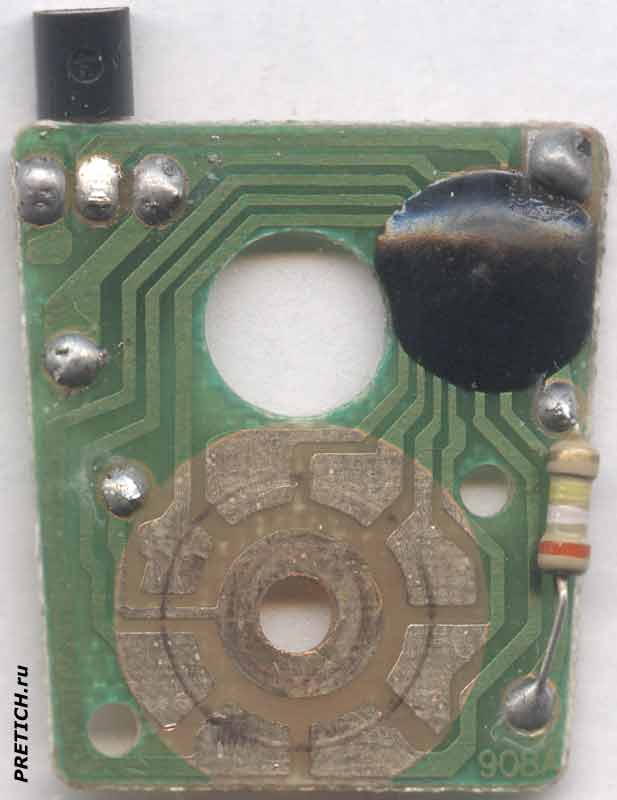

Jing Yi JY-908A плата электроники, схема



Основной элемент - плата электроники, именно она управляет всем этим имуществом. А на плате основное - микросхема, но она неизвестна - она бескорпусная и размещена непосредственно на плате, сверху залита каплей эпоксидной смолы - маркировки нет. Рядом с ней один резистор и группа контактов - бегунок регулятора замыкает те или иные из них, и переключаются разные режимы сигналов, запрограммированные в микросхеме.

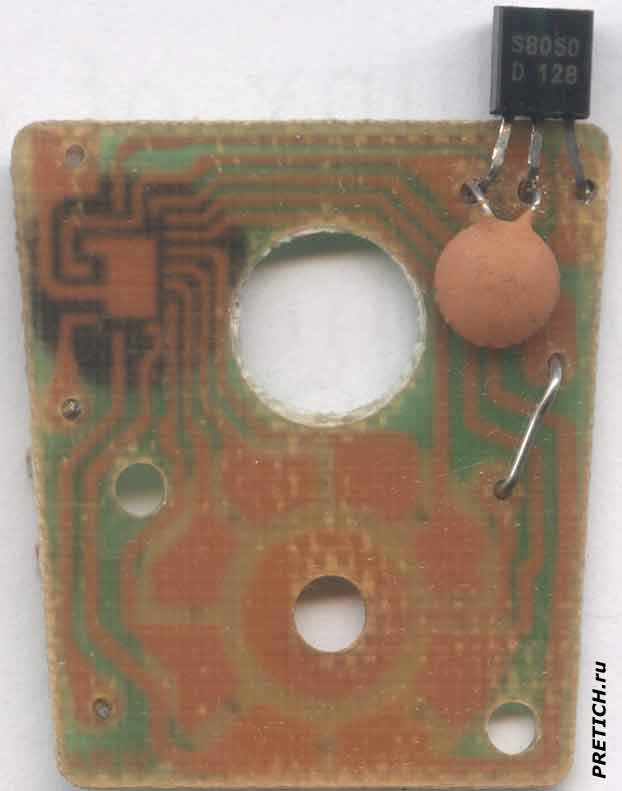

S8050 транзистор в сигналке Jing Yi JY-908A



На обратной стороне платы почти ничего нет, текстолит платы односторонний. Всего три элемента: одна перемычка, один керамический конденсатор и один транзистор S8050.



На круглом пластмассовом каркасе мы видим трансформатор, поверх его красного света светодиод - он подключается к плате электроники через резистор.

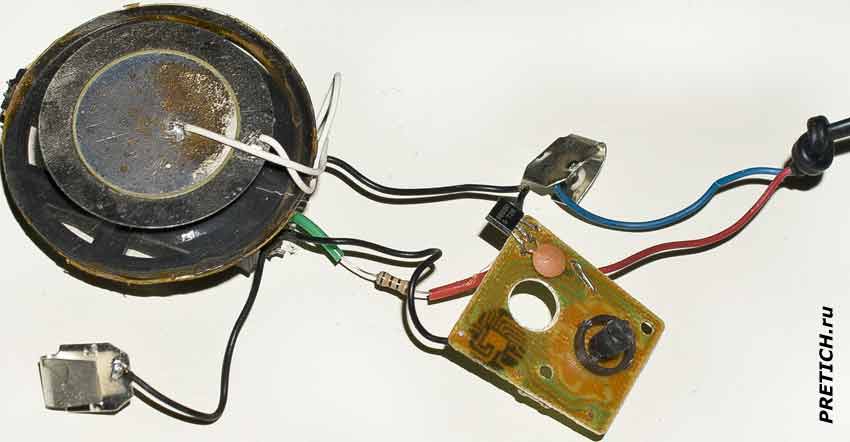

Jing Yi JY-908A ремонт и модернизация велосигнала

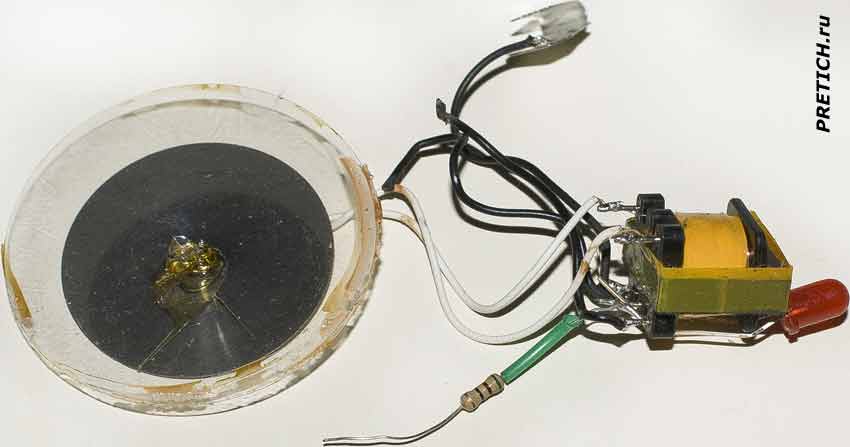

Jing Yi JY-908A динамик сигнала



Звуковой сигнал создает пьезокерамический излучатель - пищалка. Принцип работы таких штуковин широко освещен в интернете, потому повторятся не буду. Сам по себе этот излучатель негромкий, но все кардинально меняется, когда ему обеспечивают так называемое "акустическое оформление", самое просто - например, помещают внутрь пластмассового "стаканчика". В данном случае использован диффузор - из пленки, конической формы, приклеенный по центру к излучателю, а по краю к каркасу. Благодаря этому звук усиливается многократно и приобретает свой пронзительный тон.



полное описание и разборка Jing Yi JY-908A



Как обещает производитель, Jing Yi JY-908A имеет 7 разных режимов работы фонаря и 8 вариантов звукового сигнала. Не знаю, все попробовать не получилось, но достаточно того, что услышал - пронзительный, громкий и честно говоря, противный сигнал. Этого вполне достаточно, это само то.

На этом заканчиваю. Так как разборка проводилась в один конец, собирать обратно эту штуку не имеет смысла, она отправляется в утиль. А у меня на этом все.





Михаил Дмитриенко, специально для PRETICH.ru

2015 г.



Jing Yi JY-908A bicycle gadget



This thing called Jing Yi JY-908A, as well - bicycle signal (Electric Horn), or is called - velofara front.

As if there was not, its main purpose beep, which is accompanied by light signal. Jing Yi JY-908A is mounted on the handlebars, separately mounted button. Power - two batteries that are inserted into the device. So, consider this piece, analyze and take a look inside. However, once a reservation -this device has got into me pretty a shabby, no buttons, and even more so without packing ... describing what is. Thus, the signal-lamp has a shape that you can see in the photo. Plastic housing. On the front side of a large

Paste red transparent plexiglass lower three bands from the same Plexiglas logo JING YI.

On the back side of the barred hole - underneath the sound source. Next fastened clamp via which the device is attached to the bike. Near the hole, from which the cord with a button on the end - this button mounted on the handlebars, close to the handle. Below is a switch (in the photo it is broken) - a switching signal light lantern.

Disassemble the machine. To do this, it is necessary to unscrew the single screw on the front side, on the glass lantern. Finish body is divided into two halves. Look inside.

The front half of the body has nothing interesting, the case itself and corrugated insert. In the second half all the fun - everything is simple enough content ... pad for the two size AA batteries. Under their board electronics from it are the wires on the button on the transformer, one red LED and sound radiator. Removing all the light of day.

Outwardly, everything inside Jing Yi JY-908A appears as shown in the photo above. It's very simple, but consider the elements of separately.

The main element - board electronics, it was she who controls the whole of the property. And on the main board - chip, but it unknown - it is without body and placed directly on the motherboard, the top filled with a drop of epoxy - no labeling.

Beside her, one resistor and a group of contacts - a slider control closes or another of them, and switch various Modes signals programmed into the chip. On the reverse side of the board is almost nothing, one-sided PCB. There are three elements: one jumper, one a ceramic capacitor and a transistor S8050.

The round plastic frame we see a transformer over its red-light LED - it connects to the motherboard electronics via a resistor.

Beep creates piezoelectric transducer - squeaker. The principle of operation of these gizmos widely reported on the Internet, because I will not be repeated. By itself, this emitter quiet, but changes dramatically when he provides so called "acoustic design" very simple - for example, placed inside a plastic "cup". In this case

Diffuser used - of a film conical adhered centrally to the emitter, and the edge to the frame. Thanks the sound is amplified repeatedly and gets its shrill tone.

As promised manufacturer, Jing Yi JY-908A has 7 different modes and a lantern 8 different sound signal. I do not know, all try failed, but enough that I heard - a shrill, loud, and frankly, nasty tone. This is enough, it is the very fact. At the finish. As the demolition was carried out at one end, to collect back this thing does not make sense, it is sent the scrap. And I have all this.



Michael Dmitrienko, especially for PRETICH.ru

2015



景逸JY-908A自行车的小工具



这个东西叫做精艺JY-908A,以及 - 自行车信号(电笛),或称为 - 自行车头灯。如,如果没有,它的主要目的的蜂鸣​​声,这是伴随着光信号。 易JY-908A被安装在车把上,分别安装按钮。功率 - 即插入两个电池 装置。

因此,考虑这一块,分析,并采取内部看看。然而,一旦预约 - 该设备已经钻进了我漂亮 一个破旧的,没有任何按键,更使无包装...描述是什么。因此,信号灯的形状,可以在照片中看到的。塑料外壳。上的一个大的前侧 粘贴红色透明的有机玻璃下从同一个有机玻璃标识景逸三个波段。 在禁止孔的背面侧 - 声源的下面。通过下一步固定夹 该装置被连接到自行车。附近的孔,从该线在末端的一个按钮 - 这个按钮 安装在车把,靠近手柄。下面是一个开关(在照片中它被打破) - 一个开关信号光 灯笼。

拆卸机器。要做到这一点,有必要拧下前侧的单螺杆,在玻璃灯。光洁度体分为两半。看看里面。所述主体的前半无关有趣,壳体本身和波纹插件。在下半年所有的乐趣 - 一切都很简单足够的内容......垫两节AA电池。 其董事会由电子是它在变压器上的按钮的电线,一个红色LED和声音 散热器。卸下一天的所有的光。

从表面上看,里面的一切景逸JY-908A出现在上面的照片,如图所示。这很简单,但考虑的要素 分开。主要元素 - 车载电子,她是谁控制整个财产。与主板上 - 芯片,但它 未知的 - 这是没有身体,直接在主板上放置,洋溢着下降环氧树脂的顶部 - 没有标签。

在她的旁边,一个电阻器和一组联系人 - 一滑块控件关闭或其他人​​,和各种开关 模式信号编程到芯片上。在板的背面是几乎没有的,片面的PCB。有三个要素:一个跳线一 一个陶瓷电容器和一个晶体管S8050。

我们看到了一个变压器在它的红光LED的圆形塑料框 - 它连接到主板 经由电阻器电子装置。蜂鸣产生压电换能器 - 细小发声。这些小玩意的工作原理广泛报道在互联网上,因为我将不再重复。就其本身而言,这种发射器安静,但急剧变化时,他这样提供 所谓的“声学设计”很简单 - 例如,放置在一个塑料的“杯具”。在这种情况下

扩散器使用 - 的薄膜圆锥形中央粘附到发射极,并且所述边缘至框架。谢谢 声音反复放大,并得到了刺耳的音。如所承诺的制造商,景逸JY-908A拥有7种不同的模式和灯笼8种不同的声音信号。我不知道,所有的尝试失败了,但不够,我听到 - 一个刺耳的,响亮的,坦率地说,讨厌基调。这就够了,这是事实。在终点。随着拆迁进行的一端,收集回这件事情没有意义,它被送到 报废。和我有这一切。



迈克尔Dmitrienko,特别是对于PRETICH.ru

2015年
