Наземное обеспечение полетов космических кораблей по программе «Аполлон»

Наземное обеспечение полетов космических кораблей по программе «Аполлон»





Рассмотрим кратко наземные средства обеспечения полетов космического корабля «Аполлон».

В рамках программы «Аполлон» создана широкая экспериментальная база, которая включает в себя уникальные стенды и камеры для испытаний ракет-носителей, космических кораблей или отдельных их узлов и систем.



Основные из этих установок:



1. Две барокамеры в лаборатории центра пилотируемых космических кораблей (MSC) с имитацией температурных условий в космическом пространстве и на поверхности Луны.



2. Барокамера в MSG, служащая для испытаний пилотируемых спутников и космических кораблей с находящимися в них космонавтами при давлении, соответствующим высоте до ~70 км. Размеры камеры: диаметр равен 6 м и высота — 6 м. Вход в барокамеру осуществлялся через две последовательно расположенные шлюзовые камеры диаметром 3 и общей длиной 5.7 м.

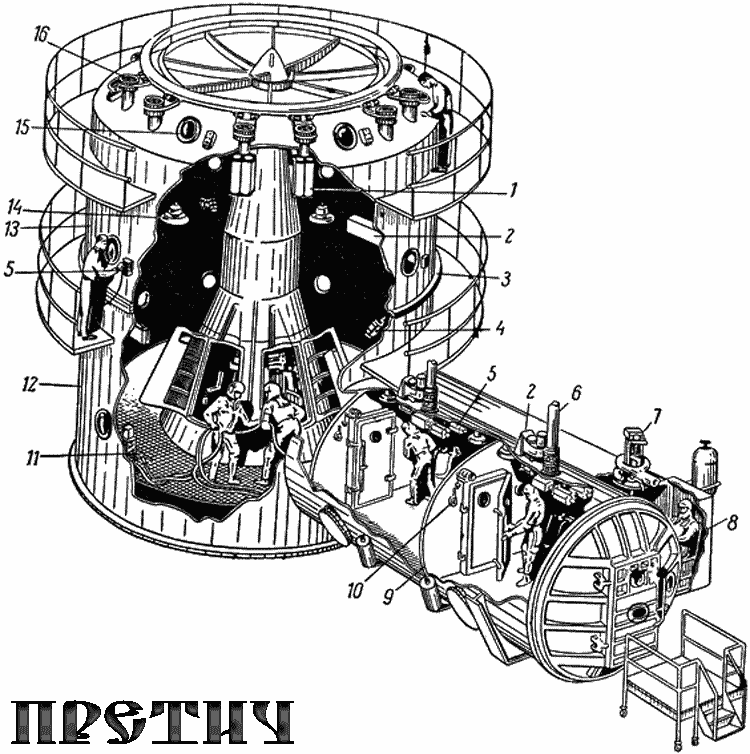

Барокамера в центре MSC США программа Аполлон



Барокамера в центре MSC (США)



1 — глушители; 2 — система кондиционирования воздуха; 3 — фланцы на стыке съемной и стационарной частей барокамеры; 4 — телевизионные камеры; 5 — пульт связи; 6 — трубопровод системы повышения давления; 7 — клапан, обеспечивающий взрывную декомпрессию камеры 8; 8 — камера для экспериментов по взрывной декомпрессии; 9 — шлюзы; 10 — клапаны, обеспечивающие уравнивание давлений; 11 — трубопровод подачи кислорода в барокамеру; 12 — стационарная часть барокамеры; 13 — съемная часть барокамеры; 14 — светильник; 15 — смотровой люк; 16 — трубопровод системы быстрого повышения давления.





3. Две барокамеры на мысе Кеннеди высотой 17.7 м и диаметром 10.2 м каждая.



4. Термобарокамера для испытаний лунной кабины. Длина 12.1 м, диаметр 2.4 м. В камере могут обеспечиваться вакуум до 10~9 мм рт. ст. и температруа от —184 до +150° С.



5. Барокамера в научно-исследовательском центре Арнольда, предназначенная для испытания двигателей корабля «Аполлон».



6. Комплекс на полигоне Уайт Сандс для испытаний бортовых двигателей лунной кабины.



7. Термобарокамера для испытаний системы жизнеобеспечения отсека экипажа. Обеспечивает имитацию разгерметизации отсека в случае пробоя стенок корабля метеорными частицами.



8. Барокамера на заводе «Норд Америкэн Роквел» в г. Дауни (штат Калифорния) для испытаний системы жизнеобеспечения отсека экипажа.



9. Две барокамеры в исследовательском центре фирмы «Дженерал Моторс» в Милуоки для испытаний оборудования системы наведения космического корабля «Аполлон».



10. Установка в Акустической лаборатории MSC для испытаний кораблей «Аполлон» на воздействие колебаний звуковой частоты при старте и выведении.



11. Установка в MSC для испытаний радиооборудования космического корабля «Аполлон» на макете корабля.

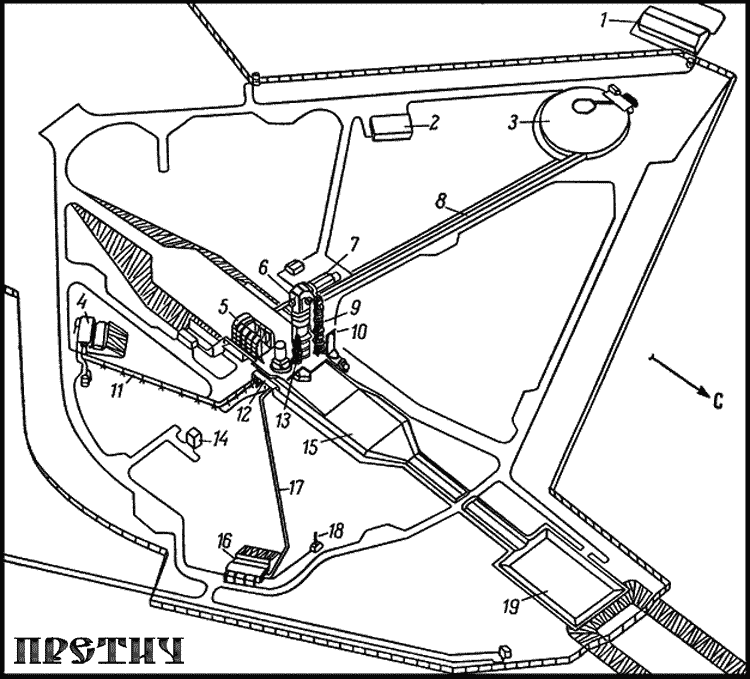

Стенд для испытаний маршевого двигателя космического корабля Аполлон



Стенд для испытаний маршевого двигателя космического корабля «Аполлон»



1 — караульное помещение; 2 — здание для санобработки персонала; 3 — блокгауз управления; 4 — резервуары для окислителя; 5 — башня обслуживания; 6 — помещение с кондиционированным воздухом; 7 — оборудование для кондиционирования воздуха; 8 — ход сообщения, служащий также для прокладки кабельной сети; 9 — вспомогательная башня; 10 — кран для подъема спутника; 11 — трубопровод подачи окислителя; 12 — оборудование для распределения топлива; 13 — башня обслуживания установки № 1; 14 — труба для выброса в атмосферу паров окислителя; 15 — желоб для слива воды; 16 — резервуары для горючего; 17 — трубопровод подачи горючего; 18 — труба (высота 30 м) для выброса в атмосферу паров горючего; 19 — отстойник.





12. Стенд на мысе Кеннеди для испытаний маршевого двигателя корабля «Аполлон». Этот стенд представляет собой модифицированный стартовый комплекс, использовавшийся для запуска ракет «Титан».



Запуск космического корабля «Аполлон» осуществляется с помощью ракеты-носителя «Сатурн V». Для этого на мысе Кеннеди создан специальный стартовый комплекс, который состоит из центра управления запуском, корпуса для вертикальной сборки ракет и трех стартовых площадок с пусковыми стендами. Стартовые площадки находятся в 5 км от корпуса вертикальной сборки.

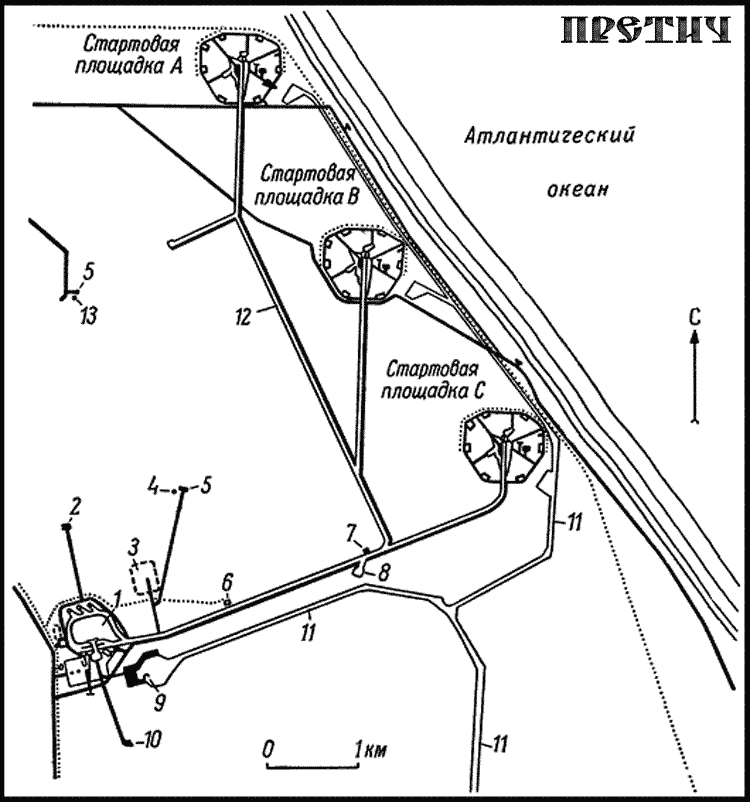

Стартовый комплекс для запуска космических кораблей Аполлон



Стартовый комплекс для запуска космических кораблей «Аполлон»



1 — площадка, иа которой находятся здание для вертикальной сборки ракет и здание центра управления запусками; 2 — здание обслуживания; 3 — склады; 4 — метеорологическая башня; 5 — блок кинокамер; в — компрессоры; 7 — пост связи; 8 — район размещения передвижной башни обслуживания; 9 — док; 10 — здание для приборного оборудования; 11 — канал; 12 — тракт для самоходного шасси; 13 — метеорологическая башня высотой 150 м.





А.И. Меньшов

"Космическая эргономика"

"Наука" (Ленинградское отделение)©1971





OCR и редакторская обработка 2005 Михаил Дмитриенко





***
